Tiefenmarkierung und Gravur von Industriebauteilen

Die Wahl der Tiefenmarkierungstechnologie hängt eng mit den physikalisch-chemischen Eigenschaften des zu markierenden Materials zusammen.

Jedes Material besitzt spezifische Eigenschaften – wie Härte, Oberflächenbeschaffenheit oder Vorbehandlungen –, die direkt die Machbarkeit und die Qualität der Markierung beeinflussen.

Die präzise Identifizierung dieser Parameter hilft, die am besten geeignete Technologie zu bestimmen, um Anforderungen an Langlebigkeit, Lesbarkeit und die Einhaltung industrieller Vorgaben zu erfüllen.

Unterschiede zwischen Stahl, Aluminium, Gusseisen, Titan oder Edelstahl gehen weit über die chemische Zusammensetzung hinaus; sie führen auch zu erheblichen Abweichungen bei der Durchdringungsbeständigkeit oder Wärmeeinwirkungsbeständigkeit.

Eine Technologie, die bei unbehandeltem Aluminium effektiv ist, kann bei gehärtetem Edelstahl oder Titanbauteilen ineffizient oder sogar schädlich sein. Daher ist es entscheidend, die Materialeigenschaften zu analysieren, um eine hochwertige, langlebige Tiefengravur zu gewährleisten.

Materialhärte und Oberflächenbeschaffenheit

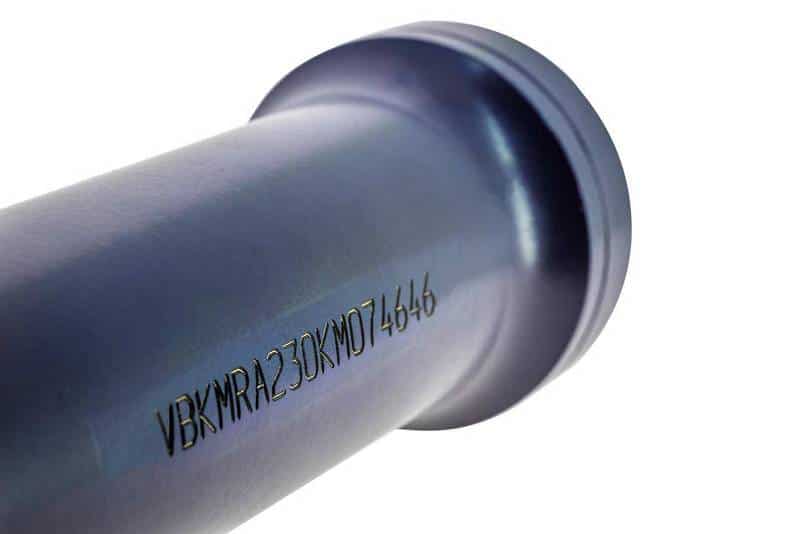

Die Härte des Materials ist ein entscheidender Faktor bei der Auswahl der geeigneten Markiertechnologie. So stoßen Ritzmarkierung und Nadelmarkierung bei besonders harten Materialien wie bestimmten Edelstählen oder Titan an ihre Grenzen. In diesen Fällen ist die Lasermarkierung häufig die beste Wahl, um überlegene Tiefe und Präzision zu erzielen. Ein gehärteter Stahl mit sehr hoher Härte erfordert in der Regel die Lasergravur, um vorzeitigen Verschleiß der Markierkomponenten zu vermeiden. Auch die Oberflächenbeschaffenheit spielt eine wesentliche Rolle. Auf unbehandelten oder rauen Oberflächen kann die Lasermarkierung an Präzision und Schärfe verlieren, während Ritzmarkierung oder Nadelmarkierung sich oft besser anpassen und eine gleichmäßige und gut sichtbare Tiefenmarkierung erzeugen.

Einfluss von Wärmebehandlungen auf die Tiefengravur

Wärmebehandlungen verändern die Struktur des Materials und damit seine mechanischen Eigenschaften. Ein wärmebehandelter Stahl weist eine Härte und Festigkeit auf, die das Eindringen erschweren und die Markierreaktion beeinflussen können. In solchen Fällen kann die Behandlung die Sprödigkeit erhöhen oder die Oberfläche härten, wodurch Ritzmarkierung oder elektromagnetische Nadelmarkierung weniger effizient werden, da die eingebrachte Energie nicht mehr ausreicht, um eine tiefe und gut lesbare Gravur zu erzielen.

Die Markiertiefe beeinflusst direkt die Haltbarkeit und Lesbarkeit von Beschriftungen unter harten Industriebedingungen.

Bei Bauteilen, die Verschleiß, chemischer Belastung oder starker mechanischer Beanspruchung ausgesetzt sind, kann eine oberflächliche Markierung schnell verblassen oder sich verschlechtern.

Die Wahl der richtigen Tiefe stellt eine langfristige Rückverfolgbarkeit sicher – insbesondere in Branchen wie Luft- und Raumfahrt, Automobilindustrie oder Metallurgie, wo jedes Teil während seines gesamten Lebenszyklus klar identifizierbar bleiben muss.

• Bei einer Tiefe unter 0,1 mm zeichnen sich Lasermarkierung und elektromagnetische Nadelmarkierung durch Präzision und Geschwindigkeit aus und liefern scharfe Markierungen mit minimaler Oberflächeneinwirkung,
• Zwischen 0,1 und 0,3 mm bieten Verfahren wie Ritzmarkierung oder Hochleistungs-Lasermarkierung ein wirksames Gleichgewicht zwischen feinen Details und Widerstandsfähigkeit,
• Über 0,3 mm werden robustere Technologien wie Hochleistungs-Lasersysteme oder pneumatische Nadelmarkierung bevorzugt, da sie ausreichend Material abtragen können, um eine tiefe und langlebige Gravur zu erzielen.

Die Größe und Geometrie des Bauteils beeinflussen direkt die Wahl der Tiefenmarkierungstechnologie, da sie sowohl die Handhabung der Geräte als auch die Qualität der finalen Markierung bestimmen.

• Große und sperrige Bauteile Für die Tiefengravur auf großen oder schweren Bauteilen bieten tragbare Systeme oder säulenmontierte Maschinen die nötige Flexibilität, um sich an übergroße Abmessungen oder komplexe Aufbauten anzupassen. Dünne oder fragile Teile hingegen erfordern Markierverfahren, die die mechanische Belastung minimieren und gleichzeitig eine präzise Gravur gewährleisten, um ihre strukturelle Integrität zu bewahren. Flache Oberflächen ermöglichen mehr Flexibilität bei der Wahl der Technologie, während gekrümmte oder unregelmäßige Oberflächen anpassungsfähigere Lösungen verlangen. So ist die Lasermarkierung bei Oberflächenunregelmäßigkeiten weniger tolerant, da der Fokusabstand konstant bleiben muss, um eine gleichmäßige Markierung zu gewährleisten. Im Gegensatz dazu passt sich die Nadelmarkierung dank ihres physischen Kontakts besser an Konturen und Verformungen an und eignet sich daher für Bauteile mit komplexen Geometrien.

• Fragile Bauteile oder unregelmäßige Formen Für empfindliche Komponenten oder solche mit komplexen Geometrien werden Verfahren mit geringer Belastung wie Lasermarkierung oder elektromagnetische Nadelmarkierung empfohlen. Die Lasermarkierung als berührungsloses Verfahren vermeidet mechanische Belastung und liefert hervorragende Präzision, insbesondere bei dünnen oder sensiblen Materialien. Die elektromagnetische Nadelmarkierung kombiniert Präzision mit Anpassungsfähigkeit und ermöglicht Tiefenmarkierung, während sich der elektronisch gesteuerte Stichel leichter an Unregelmäßigkeiten anpasst. Dies reduziert das Risiko von Verformungen oder Beschädigungen – besonders entscheidend bei empfindlichen Bauteilen wie Titan oder Leichtmetall-Luftfahrtteilen. Wird die Geometrie sehr komplex, gewährleistet die Integration eines motorisierten Mehrachs-Systems in Kombination mit einer schonenden Technologie eine präzise Konturverfolgung und gleichbleibende Markierqualität.

Industrielle Umgebungen unterliegen häufig besonderen Bedingungen wie Staub, Feuchtigkeit oder Erschütterungen, die direkt die Zuverlässigkeit und die langfristige Leistungsfähigkeit von Markieranlagen beeinflussen können.

• Nadelmarkierung ist für ihre herausragende Robustheit unter solchen Bedingungen bekannt. Dank ihres einfachen und langlebigen mechanischen Aufbaus widersteht sie abrasivem Staub, feuchten Atmosphären und industriellen Vibrationen. Damit ist sie die bevorzugte Wahl für Gießereien, Stahlwerke oder schwere Instandhaltungswerkstätten.

• Lasermarkierung hingegen erfordert saubere und gut kontrollierte Umgebungen. Andernfalls können Probleme wie optische Verunreinigungen oder thermische Schwankungen auftreten. Allerdings lassen sich Laser in Schutzgehäusen unterbringen, um sie vor rauen Umgebungen zu schützen und optimale Betriebsbedingungen sicherzustellen.

• Für enge Räume oder mobile Arbeitsplätze bieten kompakte und tragbare Technologien – wie bestimmte elektromagnetische Nadelmarkiersysteme oder tragbare Lasermarkierer – die nötige Flexibilität, um Markieraufgaben an räumliche Gegebenheiten anzupassen, ohne Kompromisse bei der Qualität einzugehen.

Daher muss die Wahl der Technologie eine präzise Bewertung der Einsatzumgebung beinhalten. Werden diese Faktoren ignoriert, kann dies die Produktivität und die Lebensdauer der Anlagen schnell verringern.

• Einfache Markierungen, DataMatrix-Codes & andere
  • Einfacher Text oder Seriennummern erfordern nicht immer hochentwickelte Technologien. Fast alle Markierverfahren – ob Ritzmarkierung, Nadelmarkierung oder Lasermarkierung – bieten ausreichende Lesbarkeit,

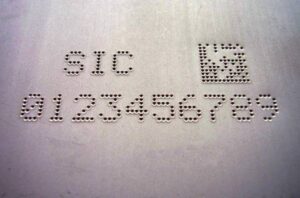

  • Bei der Tiefenmarkierung von 2D-Codes wie DataMatrix werden Auflösung und Präzision entscheidend. Hochleistungs-Lasergravur und elektromagnetische Nadelmarkierung liefern hier höchste Genauigkeit, die erforderlich ist, damit diese Codes auch nach harten Industriebedingungen noch scannbar bleiben,

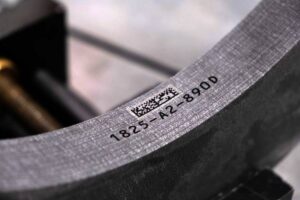

  • In Branchen, in denen Rückverfolgbarkeit entscheidend ist, bestimmt die Fähigkeit, kleine und hochdichte 2D-Codes zu markieren, oft die Wahl der Tiefengravur-Technologie. So setzt die Luft- und Raumfahrt häufig auf die Lasermarkierung aufgrund ihrer hochauflösenden Leistung, die es ermöglicht, große Datenmengen auf begrenztem Raum zu codieren, ohne die Haltbarkeit zu beeinträchtigen. Weniger präzise Technologien könnten solche Codes unlesbar machen und damit die Produktintegrität gefährden.

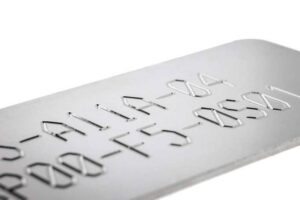

• Logos und komplexe grafische Elemente Logos und andere feine Grafiken erfordern eine besonders präzise und ästhetische Darstellung. Lasermarkierung und Ritzmarkierung werden daher bevorzugt, da sie komplexe Details mit hoher visueller Qualität wiedergeben können. Die Ritzmarkierung passt sich dank ihres kontinuierlichen Markiermodus auch gut an verschiedene Oberflächen an und sorgt für ein sauberes, ästhetisches Ergebnis. Im Gegensatz dazu erzeugt die Nadelmarkierung tendenziell gröbere und weniger präzise Ergebnisse und ist daher für komplexe grafische Designs weniger geeignet.

Die Wahl zwischen Lasermarkierung, Ritzmarkierung oder Nadelmarkierung hängt stark sowohl vom Anfangsbudget als auch von den wiederkehrenden Betriebskosten ab.

• Die Lasergravur-Technologie erfordert aufgrund ihrer technologischen Komplexität und empfindlichen optischen Komponenten eine höhere Anfangsinvestition im Vergleich zur Ritzmarkierung oder Nadelmarkierung. Ihre Geschwindigkeit und der geringe Wartungsaufwand können diese Kosten jedoch im Laufe der Zeit ausgleichen, insbesondere in industriellen Umgebungen mit hohem Durchsatz,

• Die Ritzmarkierung bietet mittlere Einstiegskosten und eignet sich daher für Produktionen im mittleren Maßstab. Sie erfordert zudem nur mäßige Wartung und überzeugt durch ihre Vielseitigkeit bei verschiedenen Materialien,

• Die Nadelmarkierung ist die wirtschaftlichste Lösung in Bezug auf den Anschaffungspreis, jedoch können die häufigen Wechsel der Markierstifte die langfristigen Betriebskosten erhöhen.
