Produkte > Produktreihe PRODUKTIONSLINIEN
>



Nadelpräger

i124S

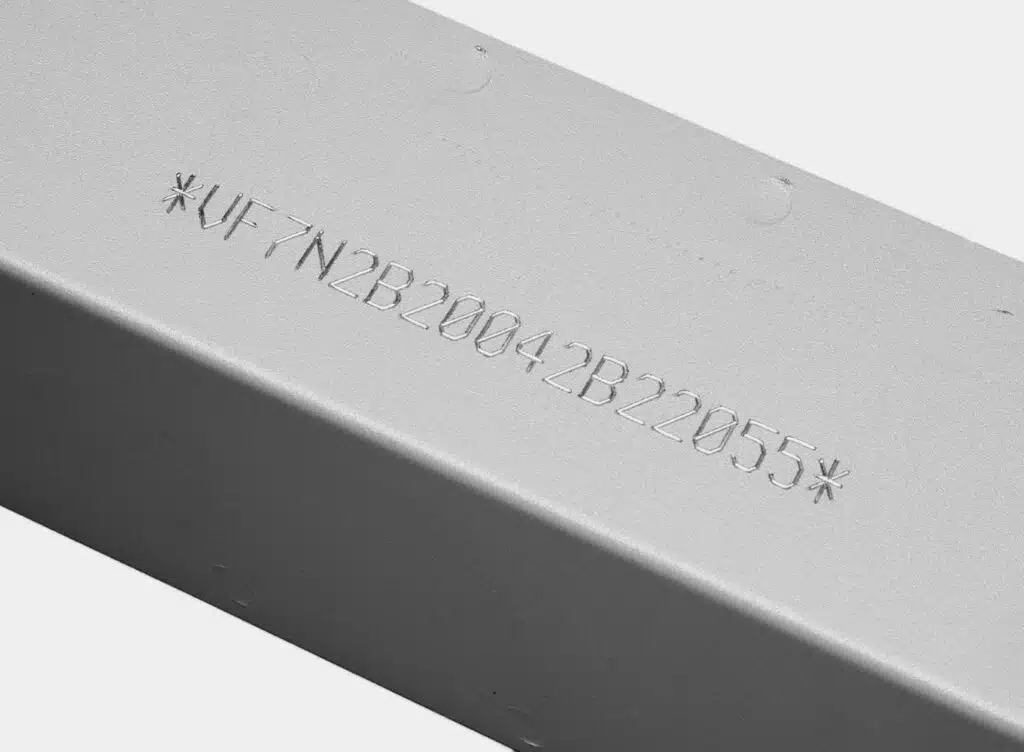

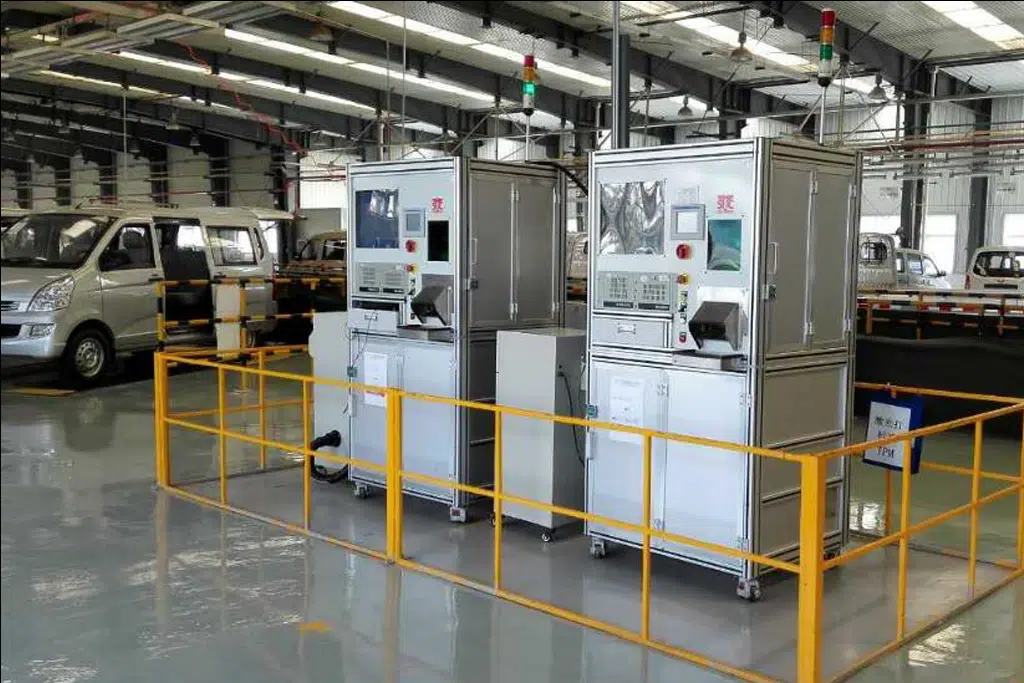

FIN-Ritzmarkierung
Breites Markierfenster
Hohe Taktzeiten

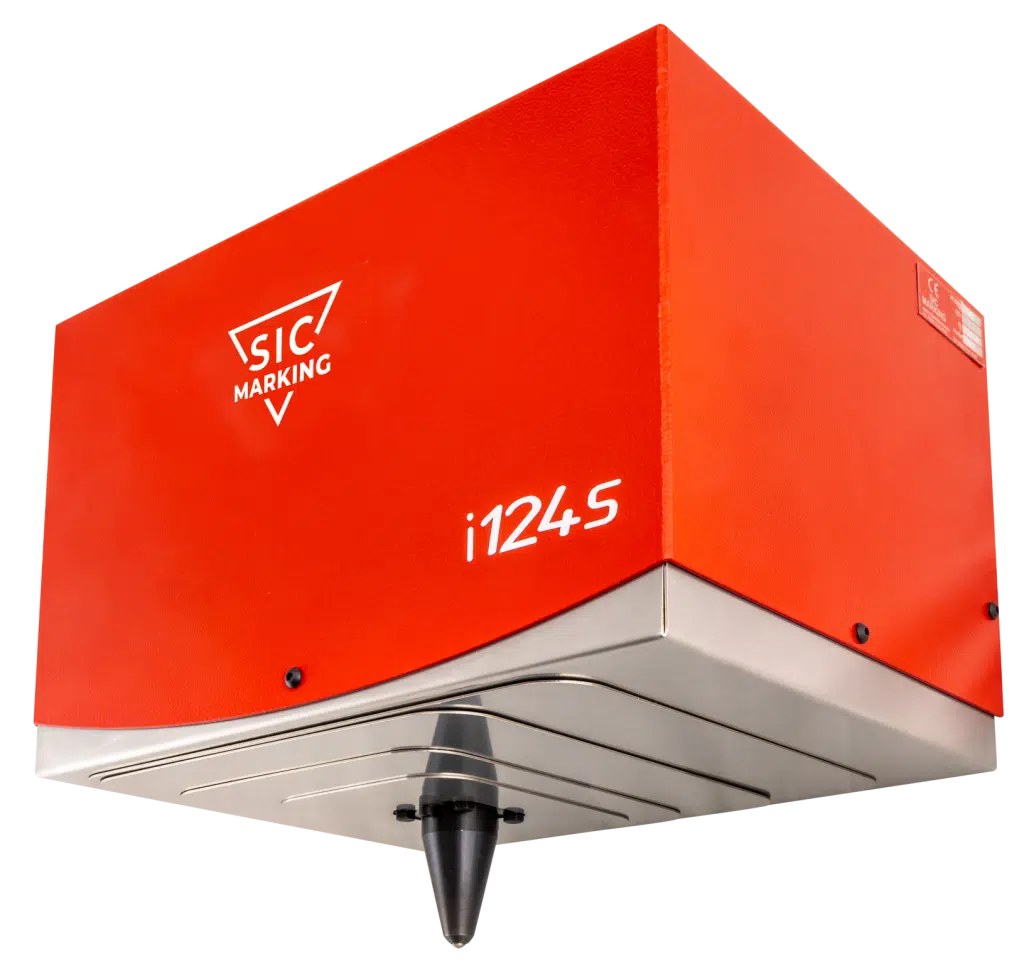

Machine de marquage par rayage à intégrer sur ligne de production
Beschreibung

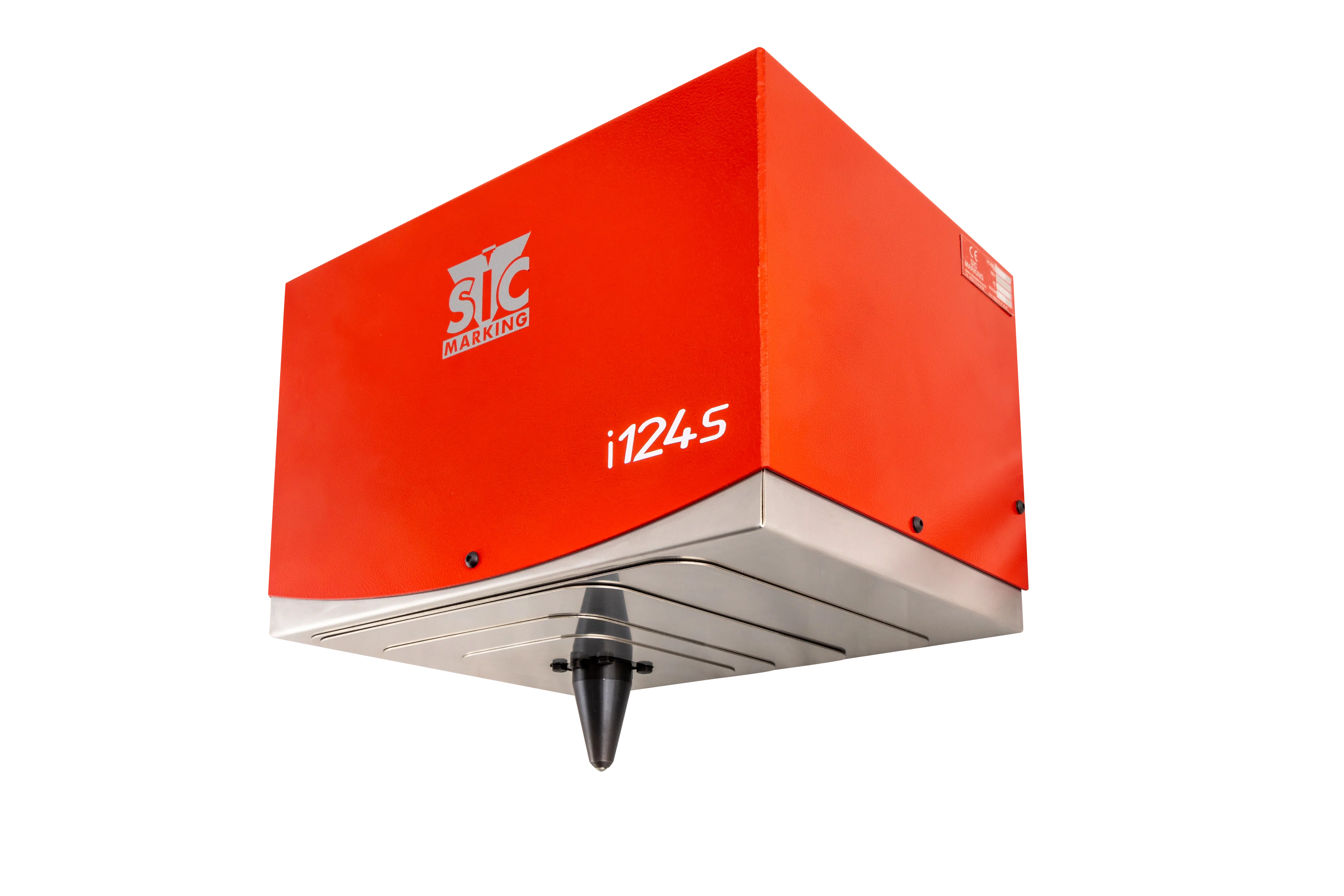

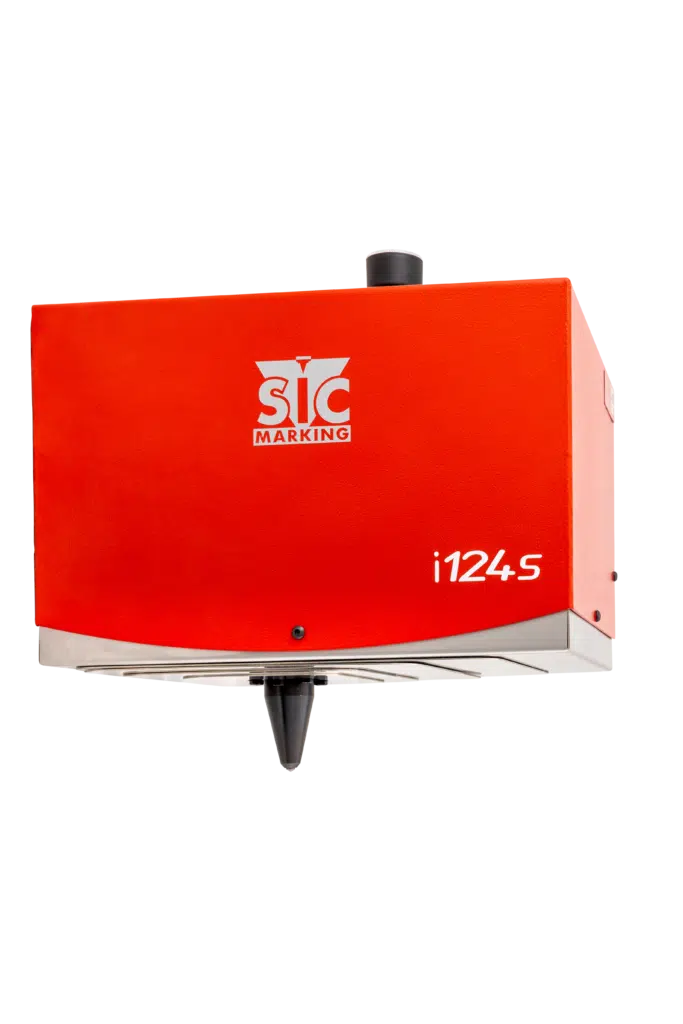

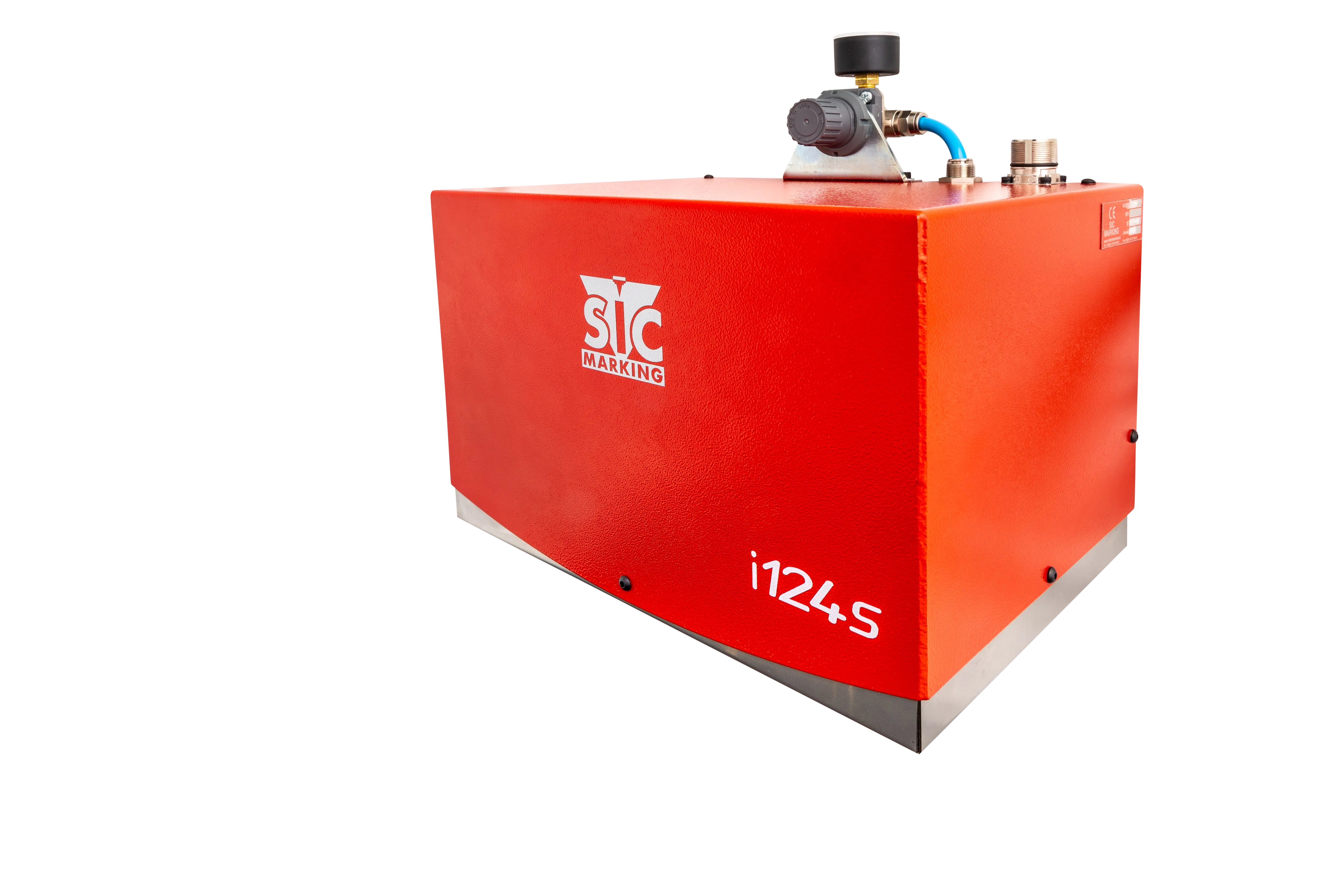

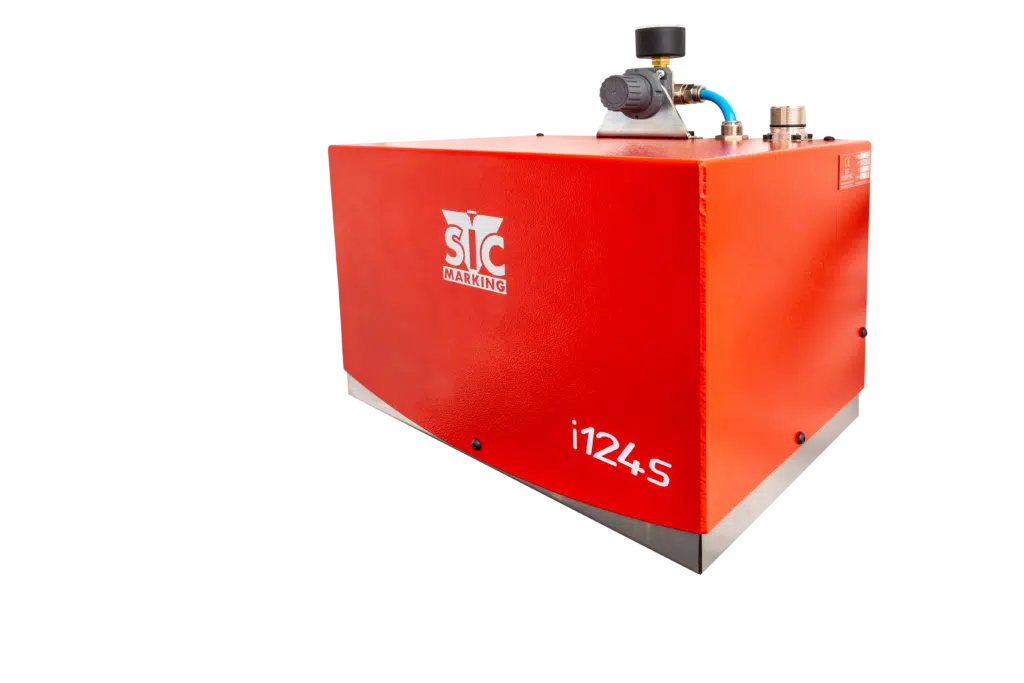

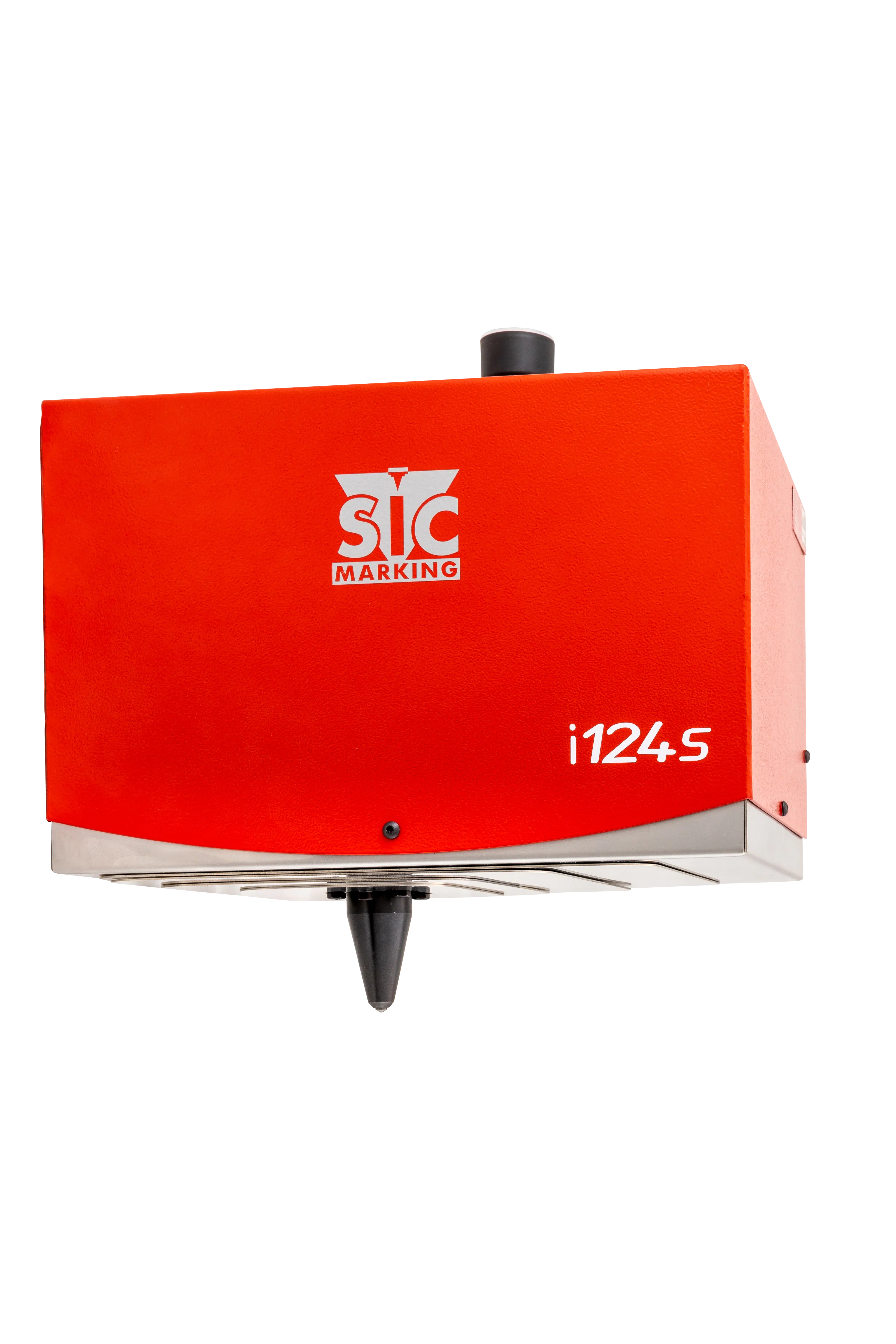

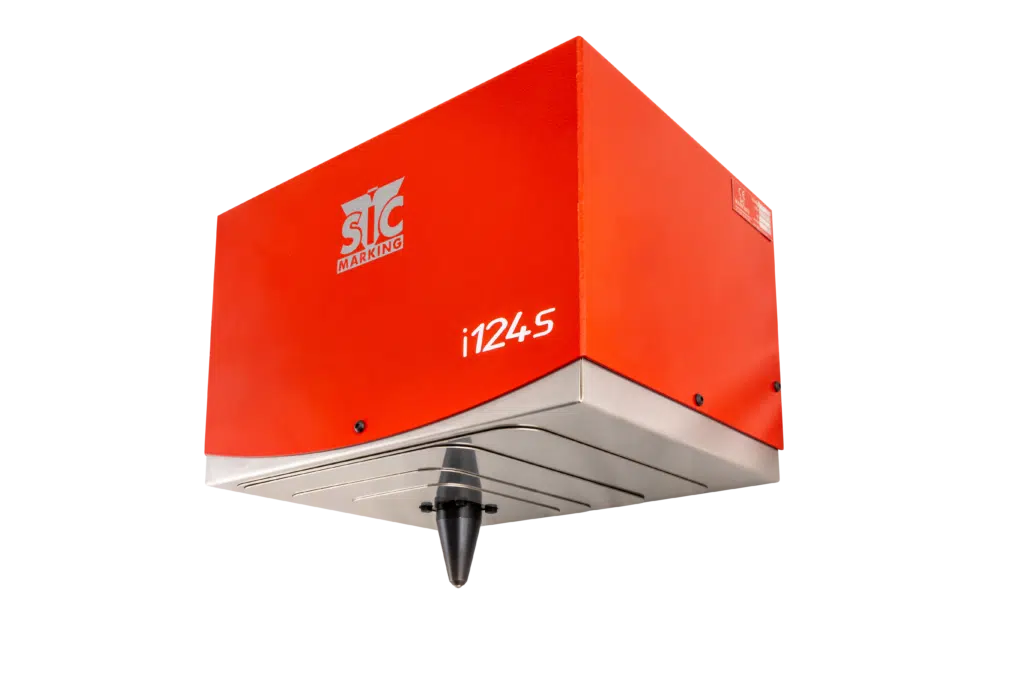

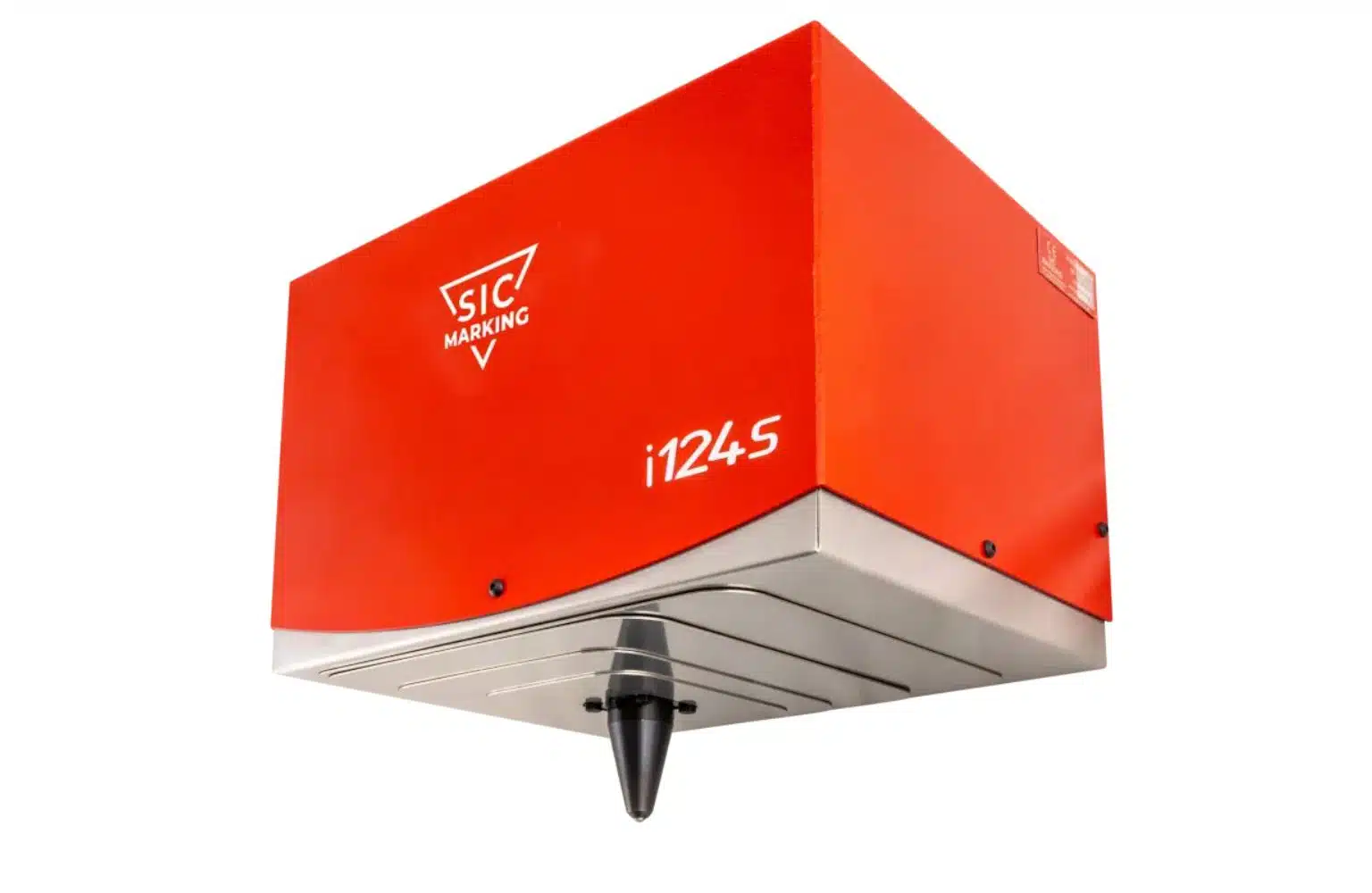

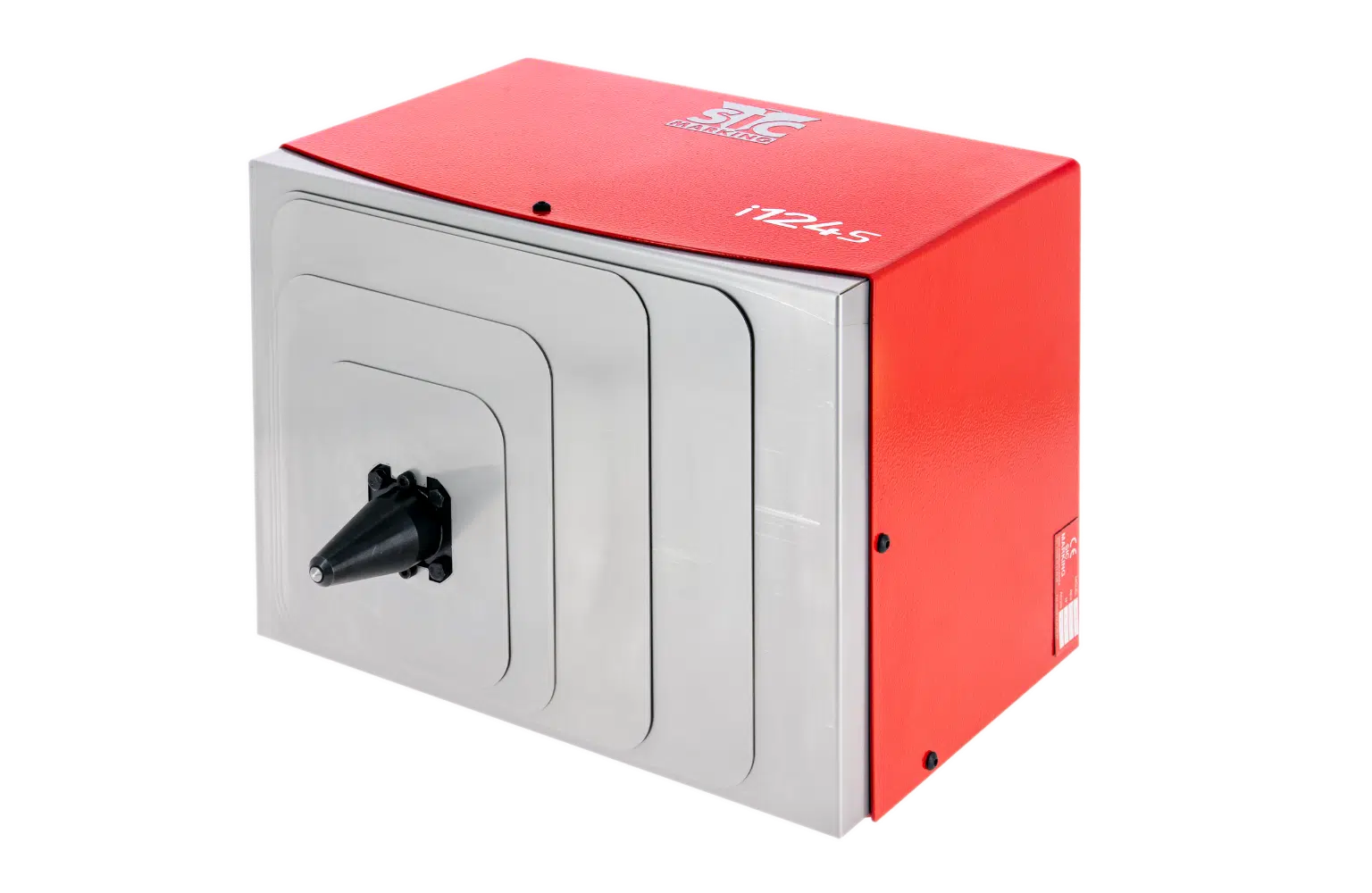

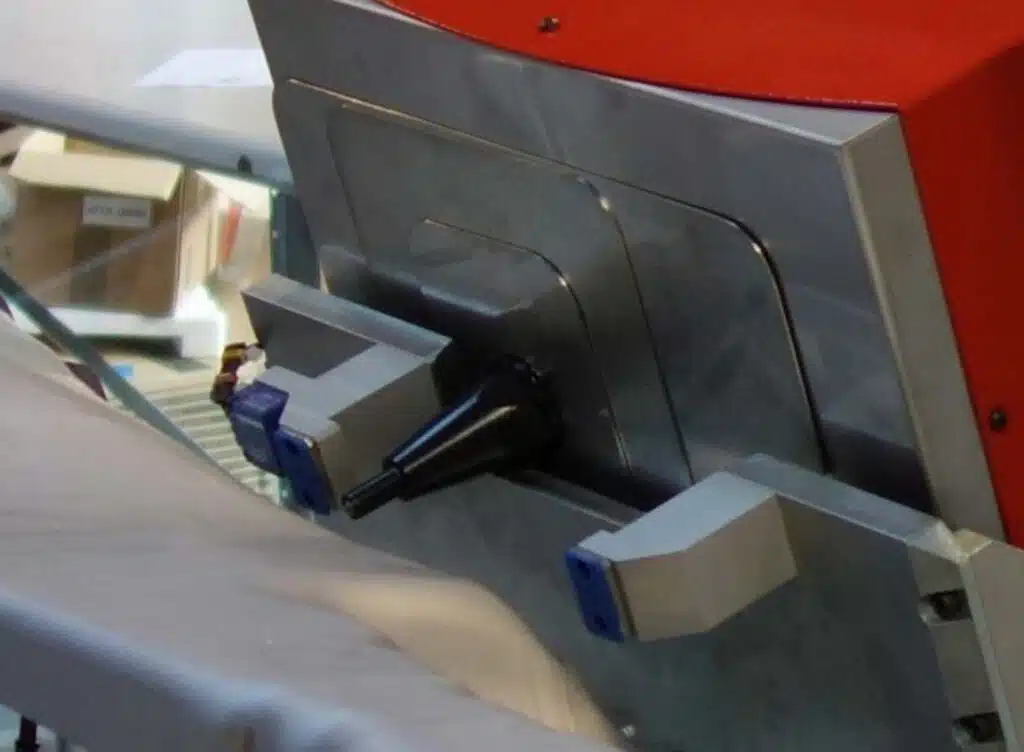

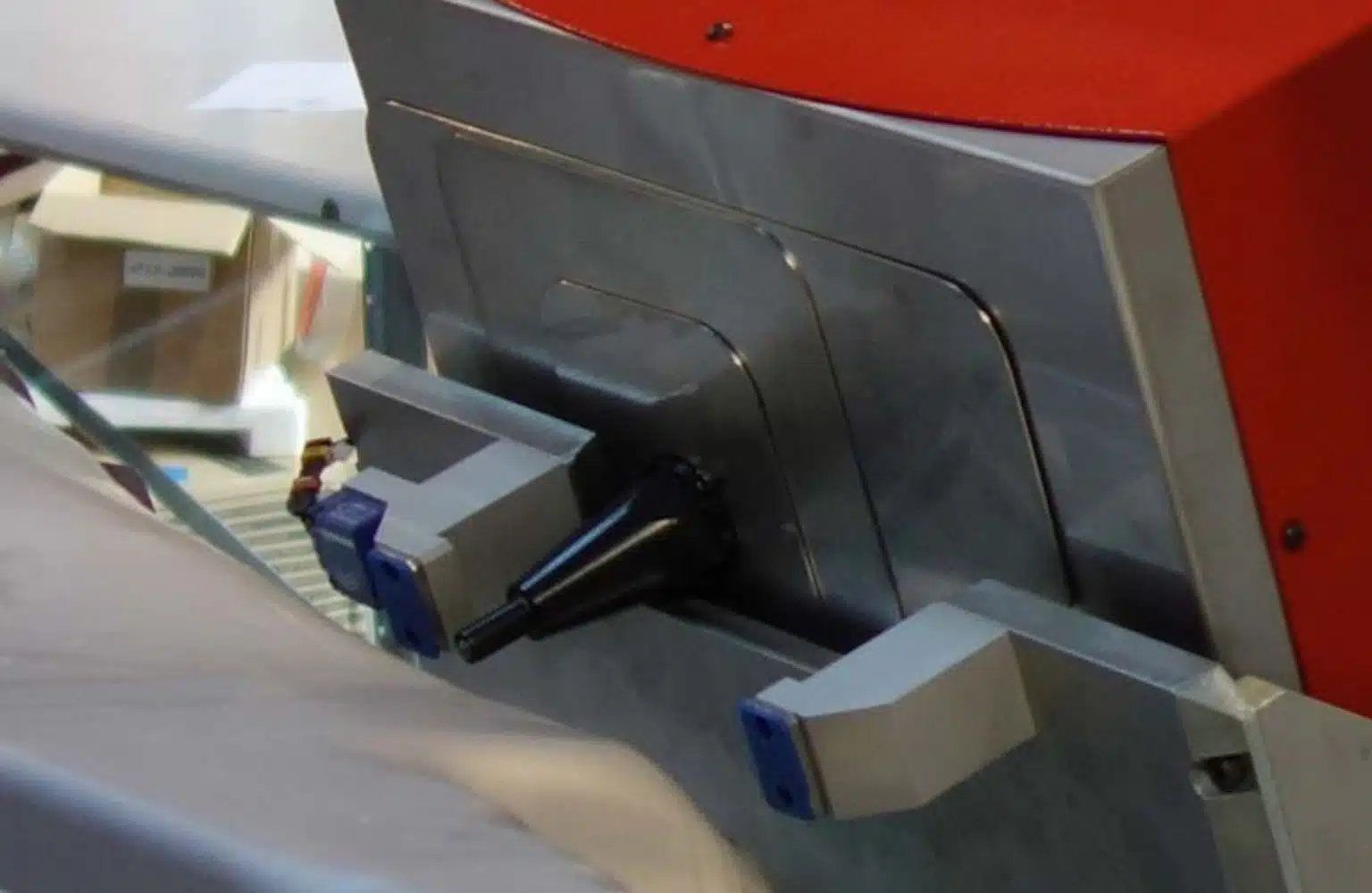

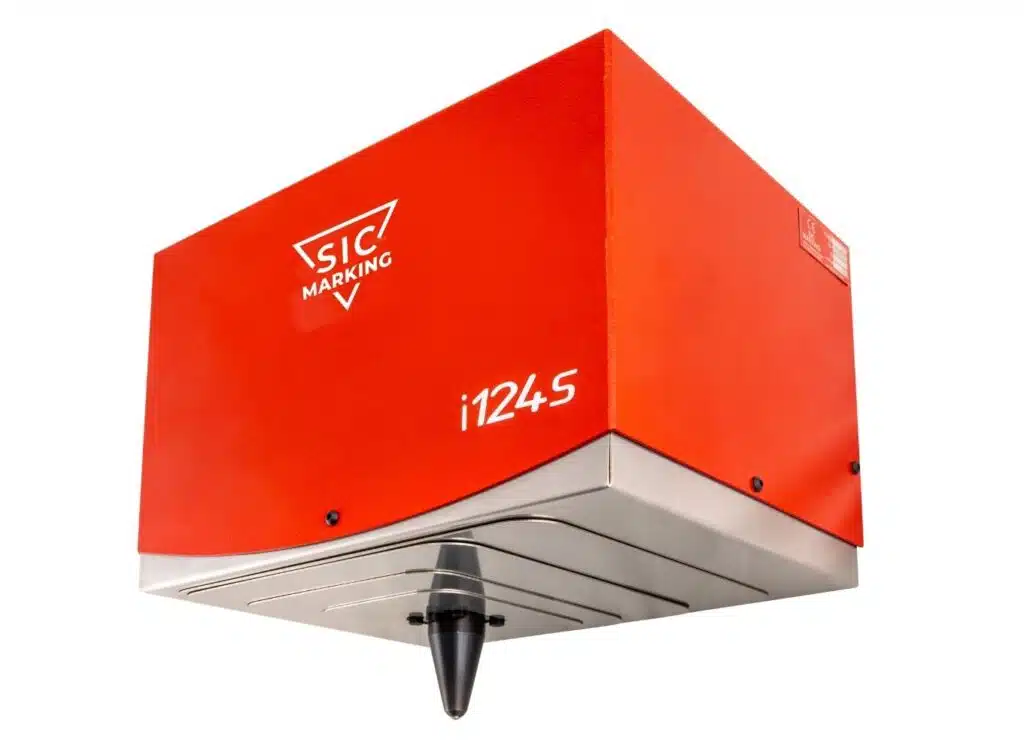

Der Ritzmarkierer i124S lässt sich nahtlos in eine Fertigungslinie integrieren.
Im Vergleich zum i63S verfügt dieses Ritzmarkiergerät über ein besonders breites Markierfenster (120 mm x 60 mm).



Das Ritzprägeverfahren ist geräuschärmer als das Nadelprägen.

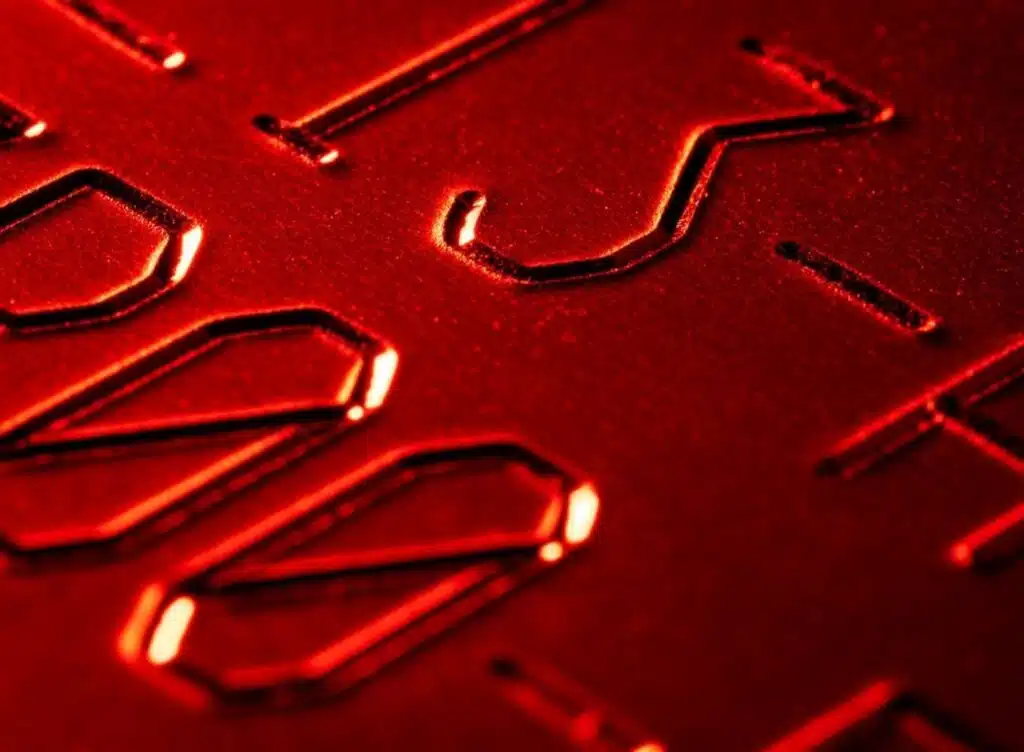

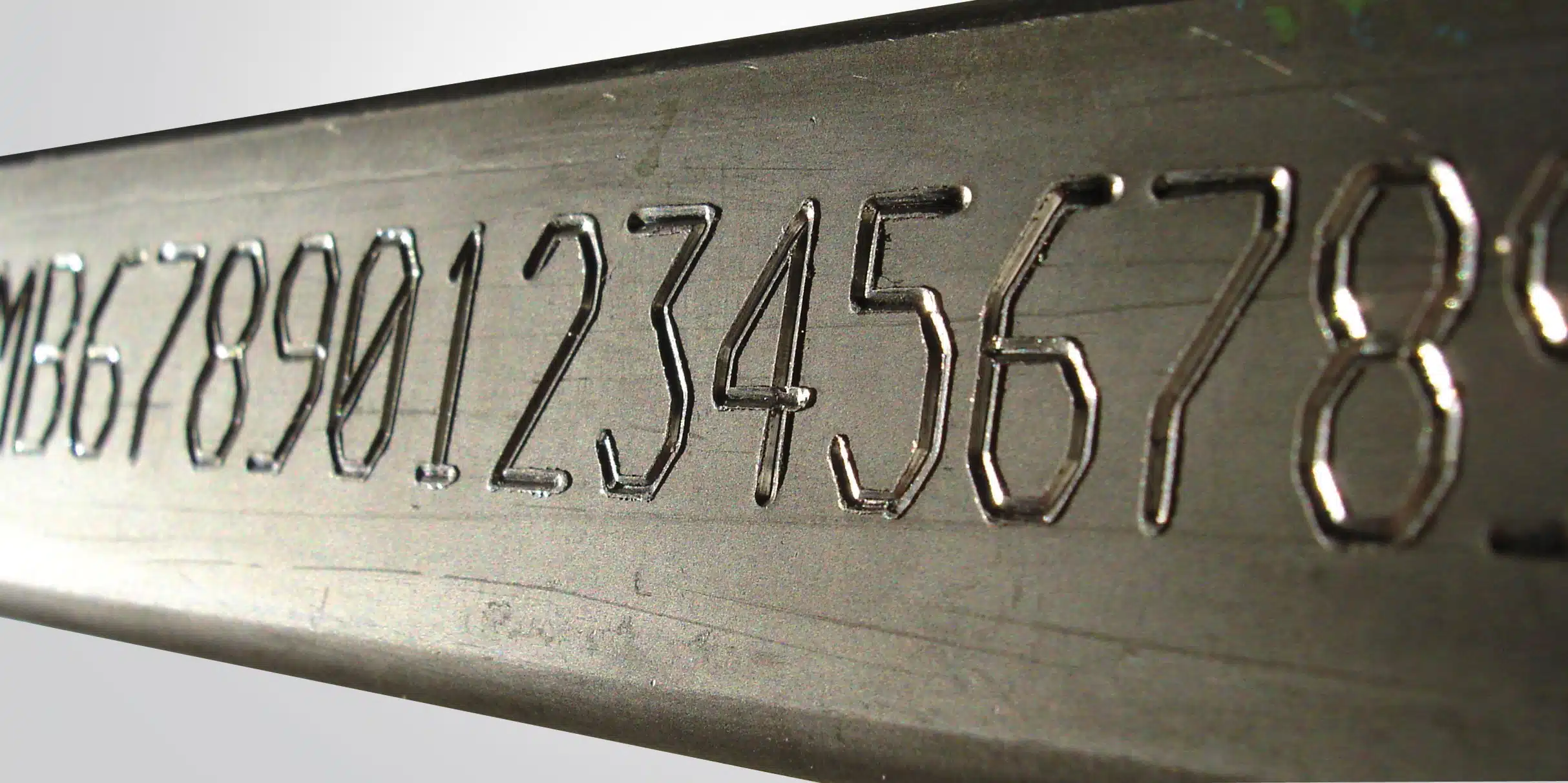

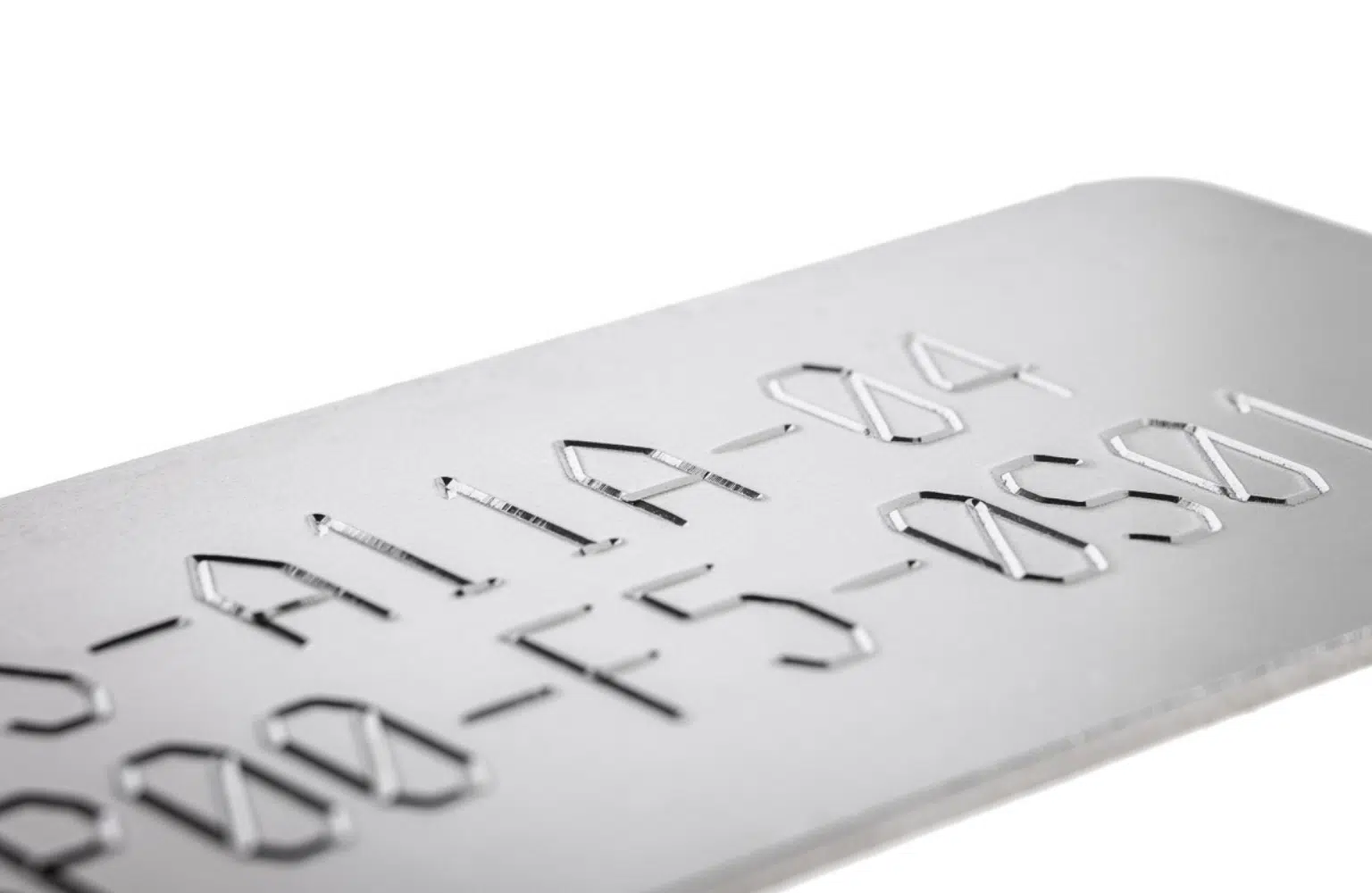

Das Markiergerät e10 R i124S ist leistungsstark und daher ideal für tiefe Ritzmarkierungen auf sämtlichen Materialien geeignet.



Die robuste Mechanik des i124s wird durch einen Metallbalg aus Edelstahl und eine Vollverkleidung vor Spritzern geschützt: So kann das Gerät auch in anspruchsvolle Umgebungen integriert und mit kurzen Taktzeiten betrieben werden.

Der leistungsstarke Allround-Controller e10 kann mit zusätzlichen Karten erweitert werden, z. B. mit Kommunikationsschnittstellen für Profinet, Profibus, Ethernet/IP oder Karten zur Achssteuerung (Translation oder Rotation).

Der Controller ist in der Version e10 R besonders für die Integration in Fertigungslinien geeignet, da er dank seiner kompakten Größe und vertikalen Befestigung in einen Standardschaltschrank eingebaut werden kann.



Die Bedienung ist durch seine einfache Integrierbarkeit und Programmierung besonders benutzerfreundlich. Da der Ritzmarkierer i124S wartungsarm ist, sind die Betriebskosten sehr gering.

Mechanische Eigenschaften

Markierfenster

120 x 60 mm

Gewicht

18 kg

Abmessungen

230 x 300 x 357,5 mm

Nadel

Spitze aus Karbid oder Diamant 60 mm

Roboterkabel

5 m (optional 10 bis 15 m)

Maximaler Betriebsdruck

6 bar

Maximaler Nadelfahrweg

2 mm

Elektronische Eigenschaften

Abmessungen

112 x 380 x 222 mm oder 140 x 380 x 222 mm mit DIN Hutschiene (optional)

Gewicht

5 kg

LCD-Display

95 x 54 mm

Tastatur

Wasserdichte Folientastatur mit QWERTY-Layout

Leistung

300W

Stromversorgung

Einphasenwechselstrom, 85-260 V, 50-60 Hz

Anzahl steuerbarer Achsen

2 (optional: 3. und 4. Achse)

Steuerungssoftware

Markierdateien

Über 2000

Speicher

7 110 Kb

Alphanumerische Zeichen

Seriennummer, Zeitstempel

Logos

Erstellung in der PC-Software

Schriftarten

Arial, Courier, OCR und OCRA

Stil

Winkel- und Bogenbeschriftung, invertiert und gespiegelt

Geschwindigkeit

bis zu 5 Zeichen pro Sekunde

Zeichengröße

Von 0,1 mm bis 99 mm

Schlagstärke

9 Schlagstärken

Markiertiefe

Bis zu 0,5 mm

Punktdichte

0,05 mm

Maximaler Nadelfahrweg

Bis zu 8 mm

Schichtmanagement

max. 10 Teams

Passwortschutz

3 Sicherheitsstufen

Verlaufsfunktion

Passwortgeschützt

Wartungsassistent

Selbstdiagnosefunktion

Verfügbare Sprachen

17

KOMMUNIKATION
Ports

RS232, RS422, USBx2, RS485, Profibus sowie Ethernet als Option

Eingänge/Ausgänge

16

Eingang externe Tastatur

USB

Externer Ausgang

5 V – 0,5 A und 24 V – 0,5 A

Logos

Software zur Erstellung und Übertragung der Logos

Datei-Backup auf PC

PC-Software oder USB-Stick

Verknüpfung mit Datenbank

Option

Optionen

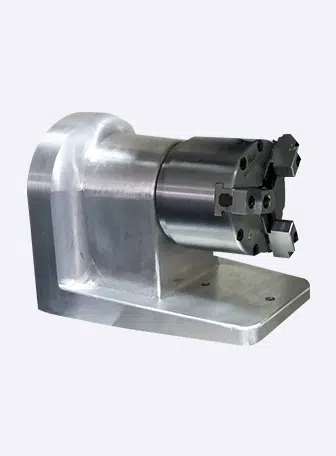

LEISTUNGSSTARKE D-ACHSE FÜR BAUREIHE e10

VERSTÄRKTES SÄULENGESTELL FÜR RITZMARKIERGERÄT UND TIEFENMARKIERUNG

CONTROLLER e10 R
