Produkte > Produktreihe PRODUKTIONSLINIEN
>



Nadelpräger

i63S





Tiefe Ritzmarkierung
Robuste Mechanik
Hohe Taktzeiten

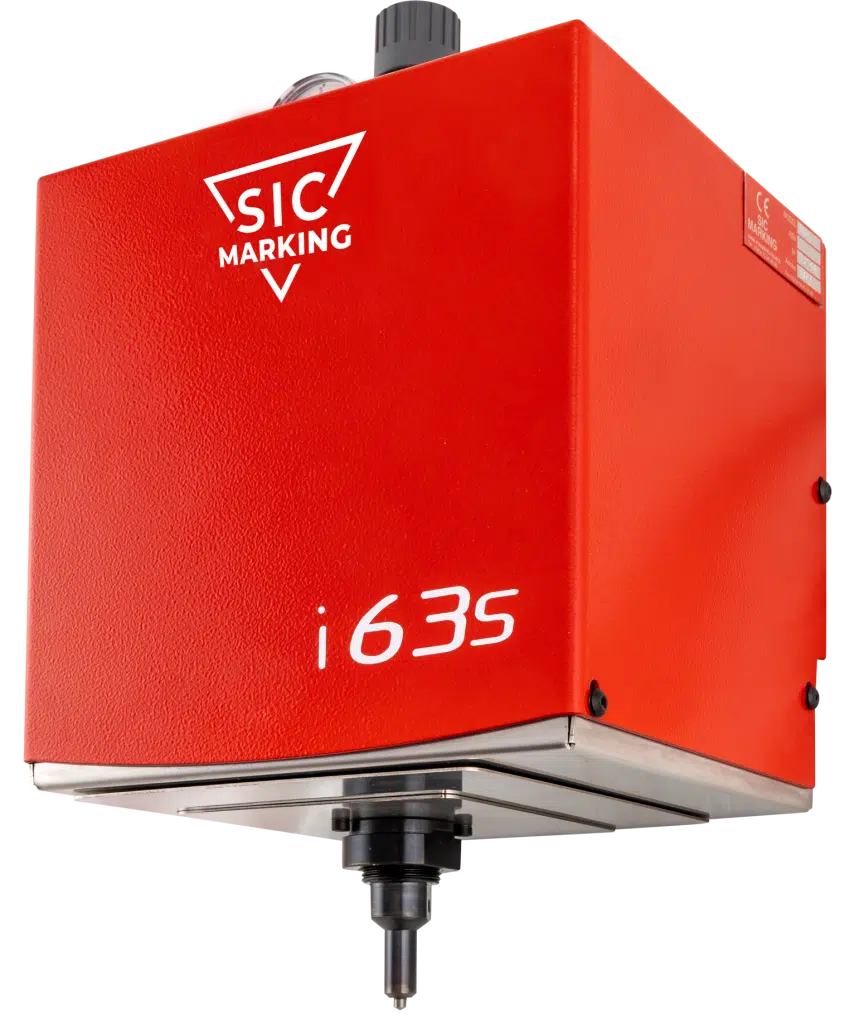

Machine de marquage à intégrer sur ligne de production -
Beschreibung

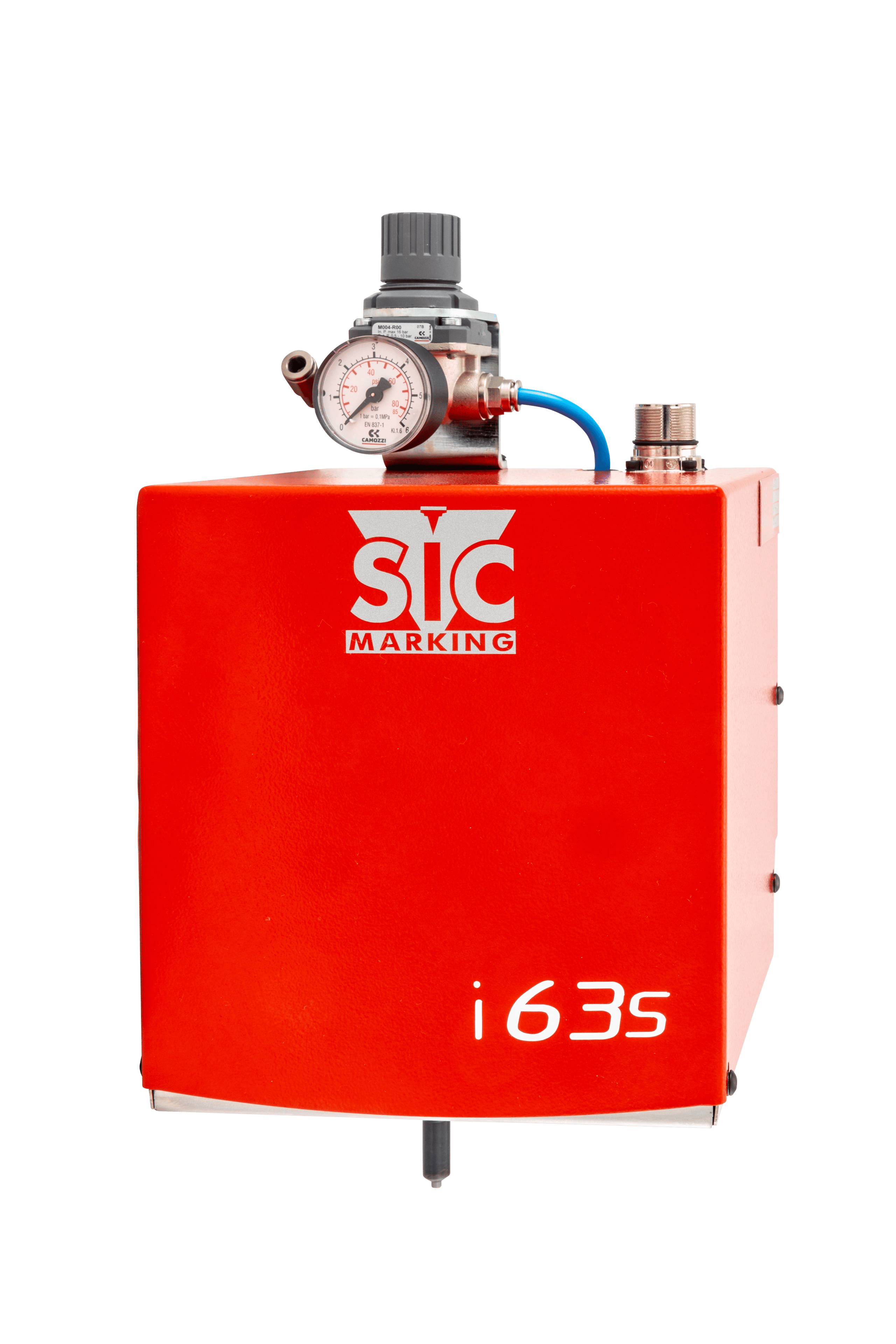

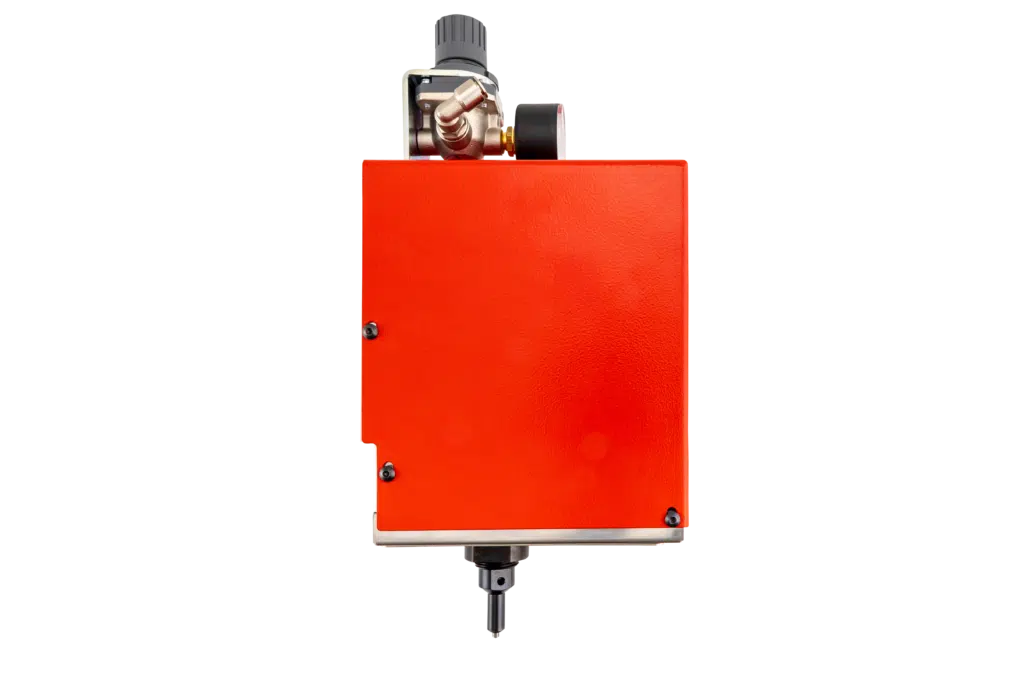

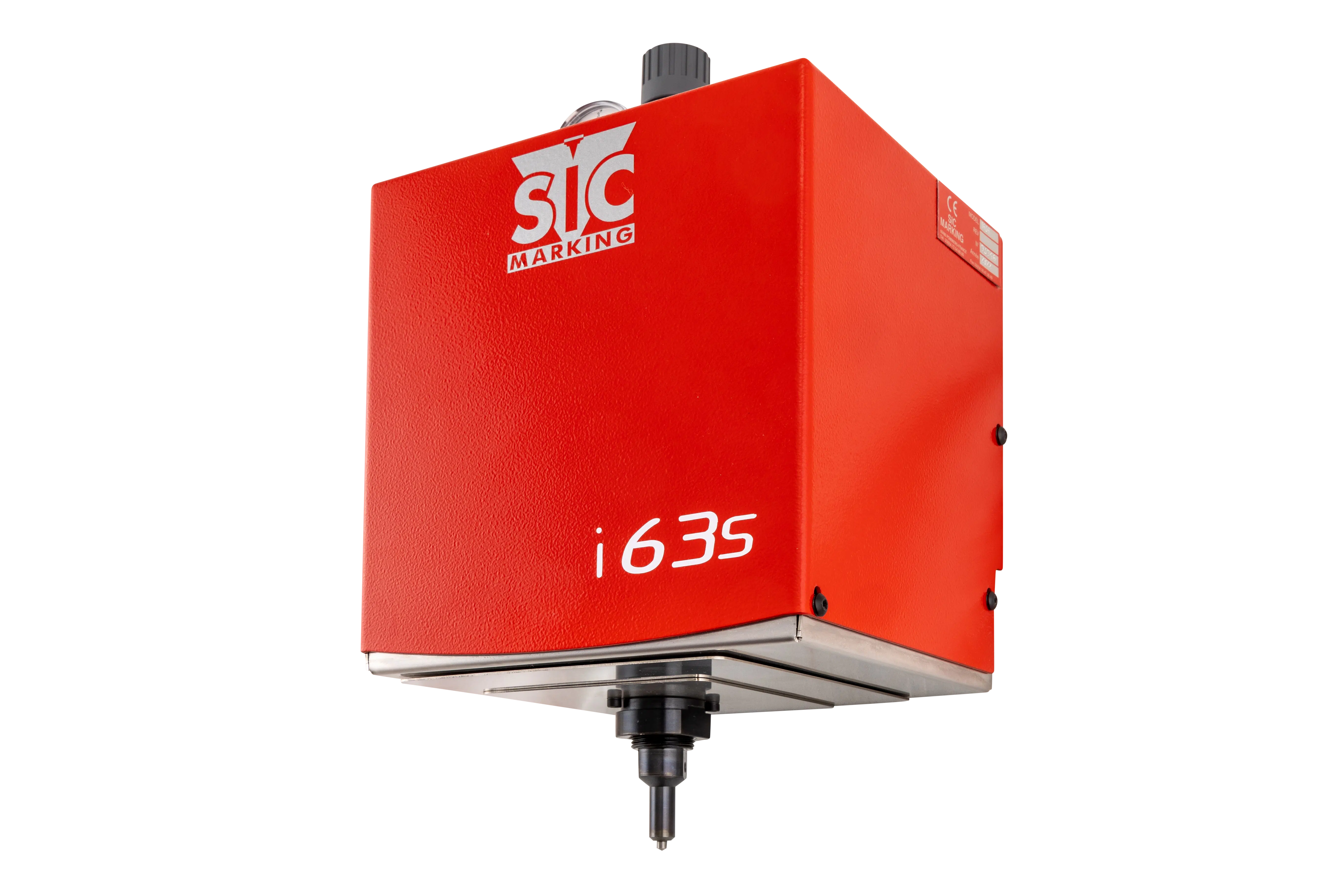

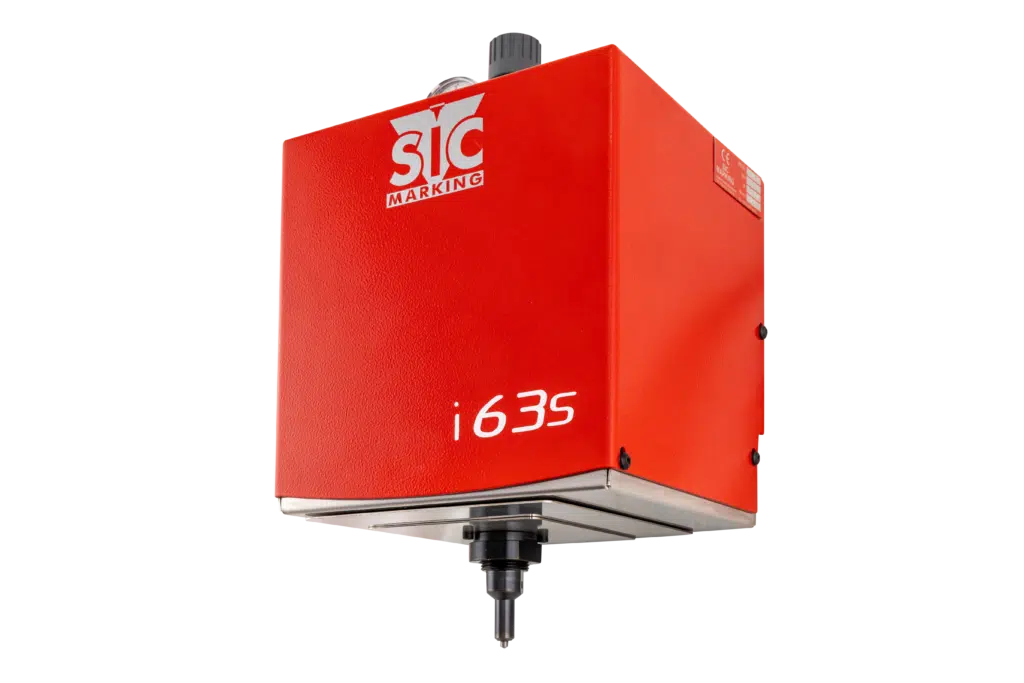

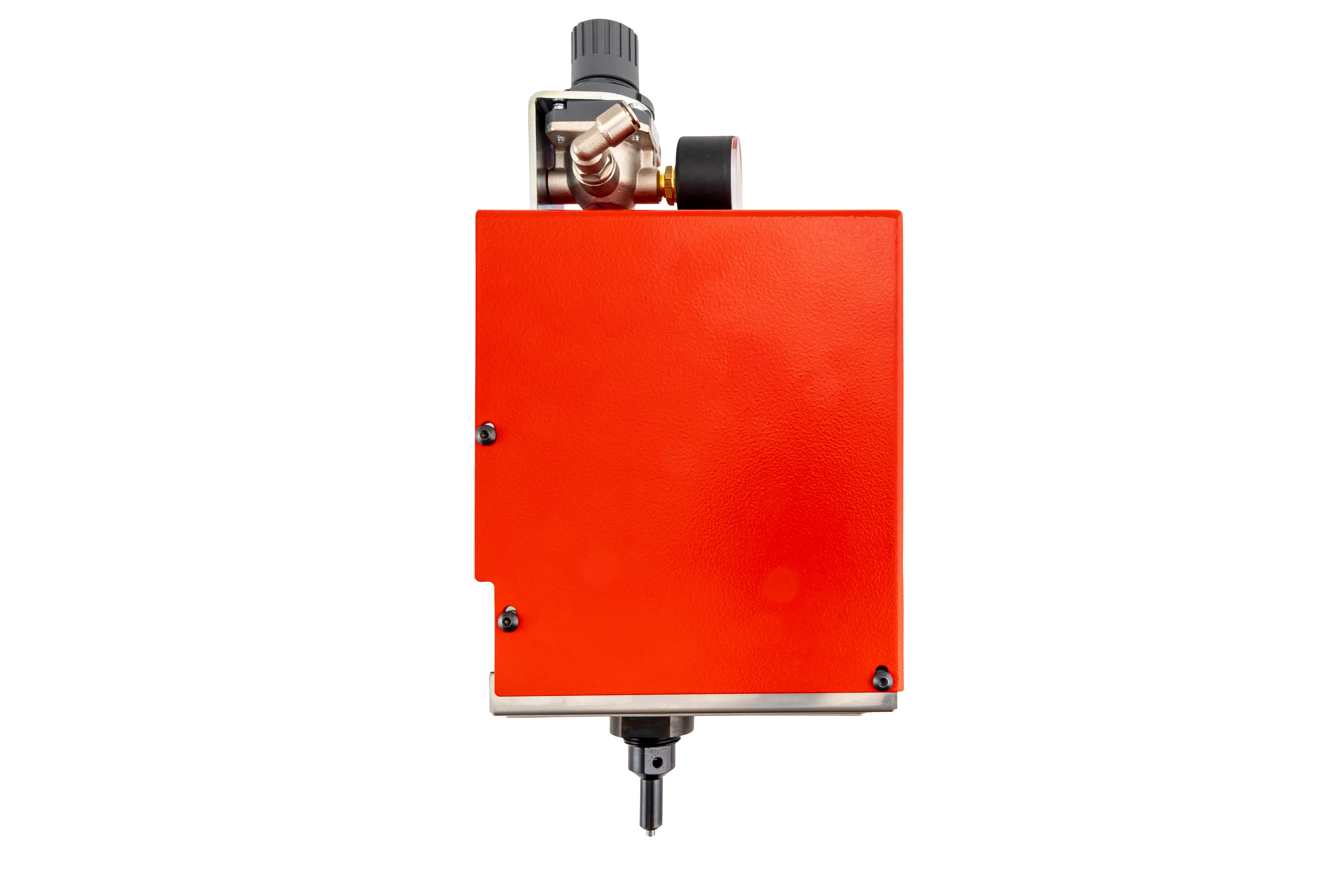

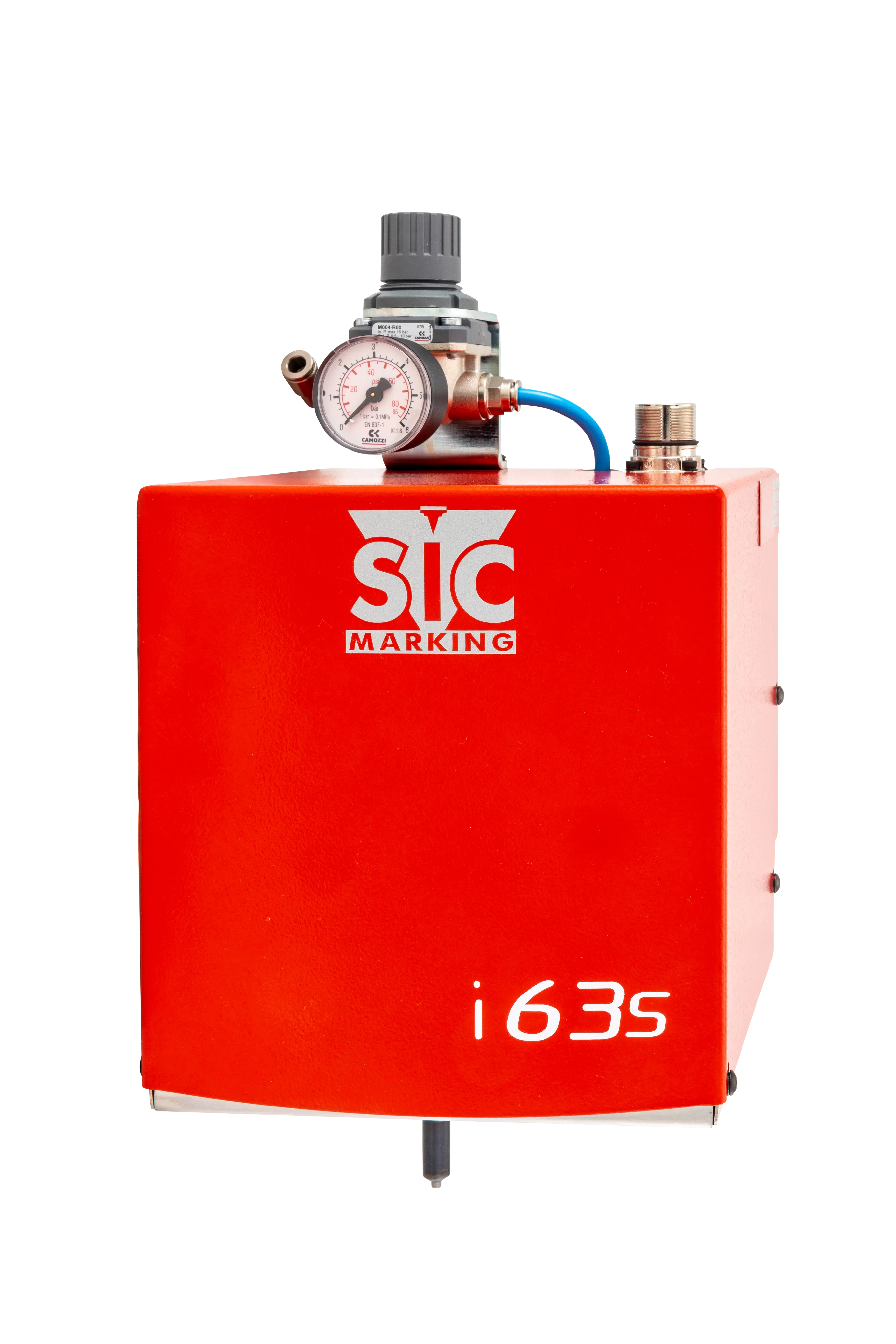

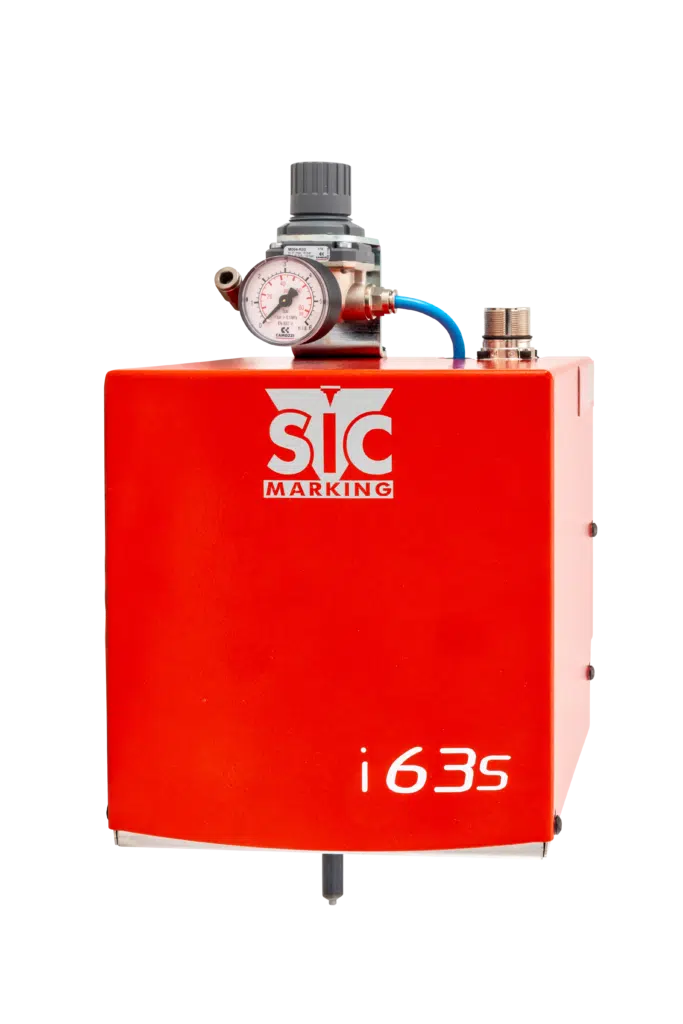

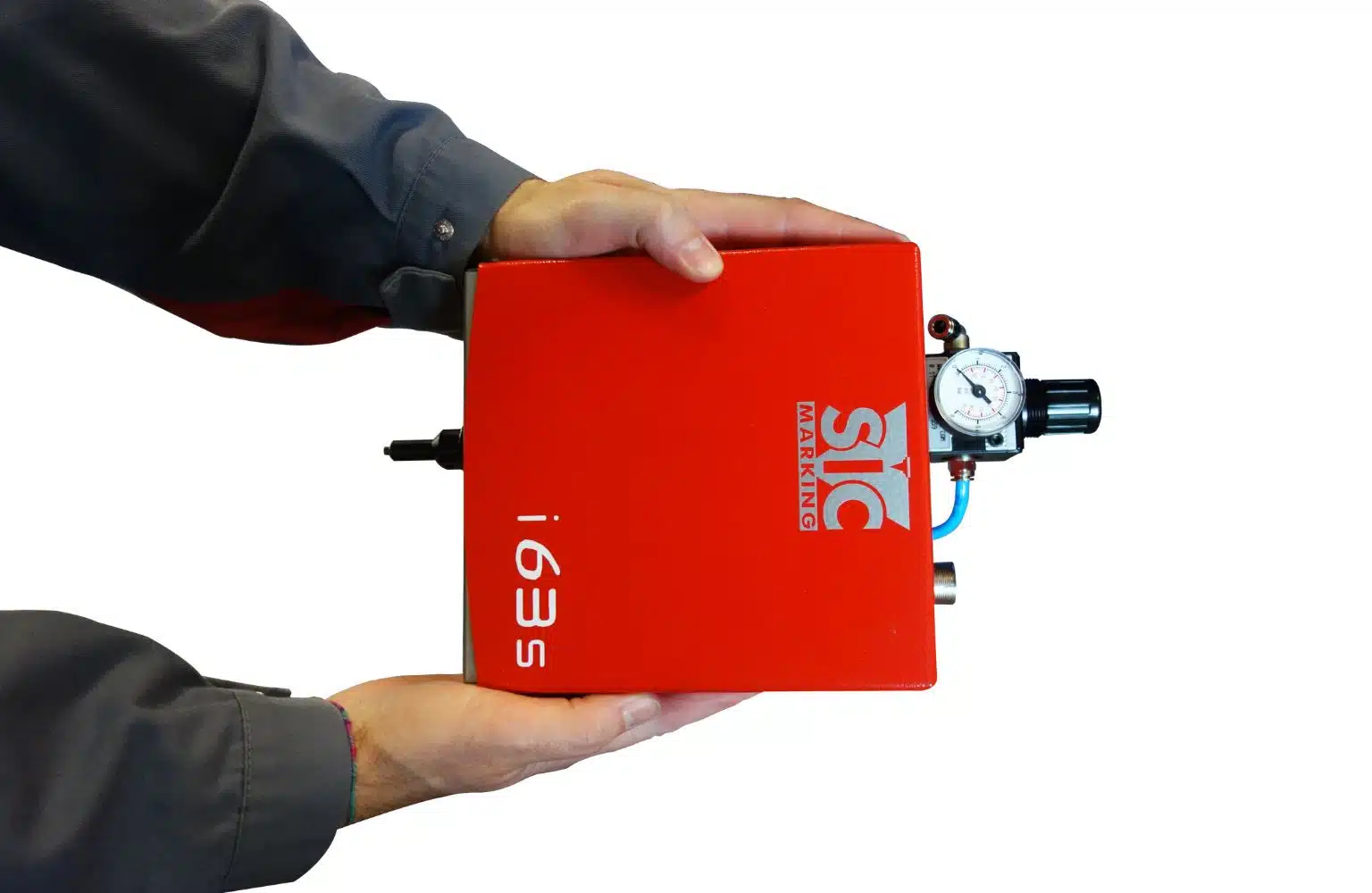

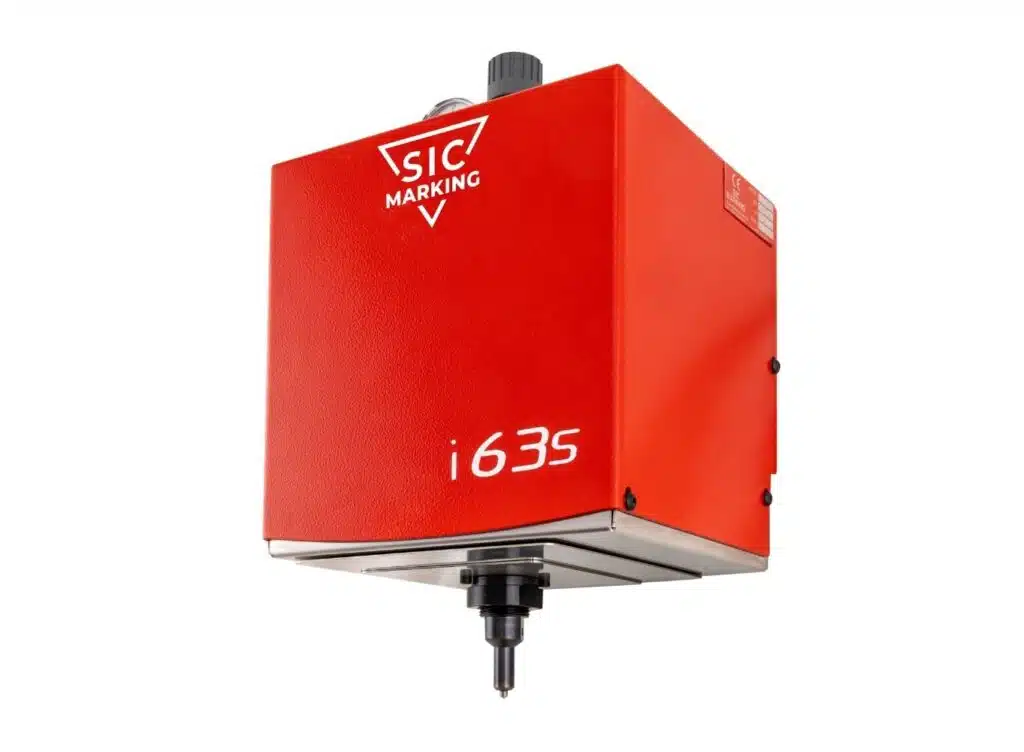

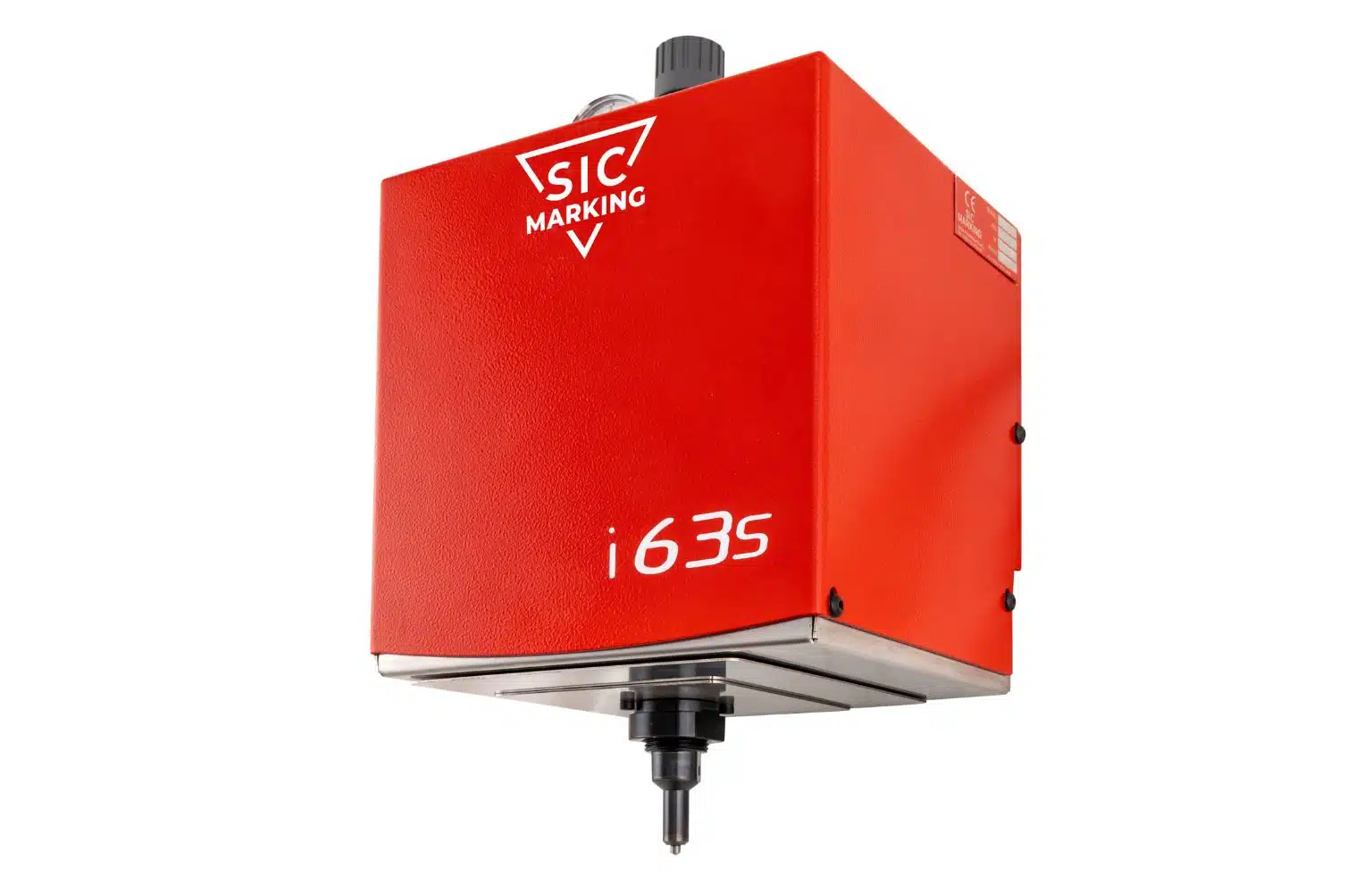

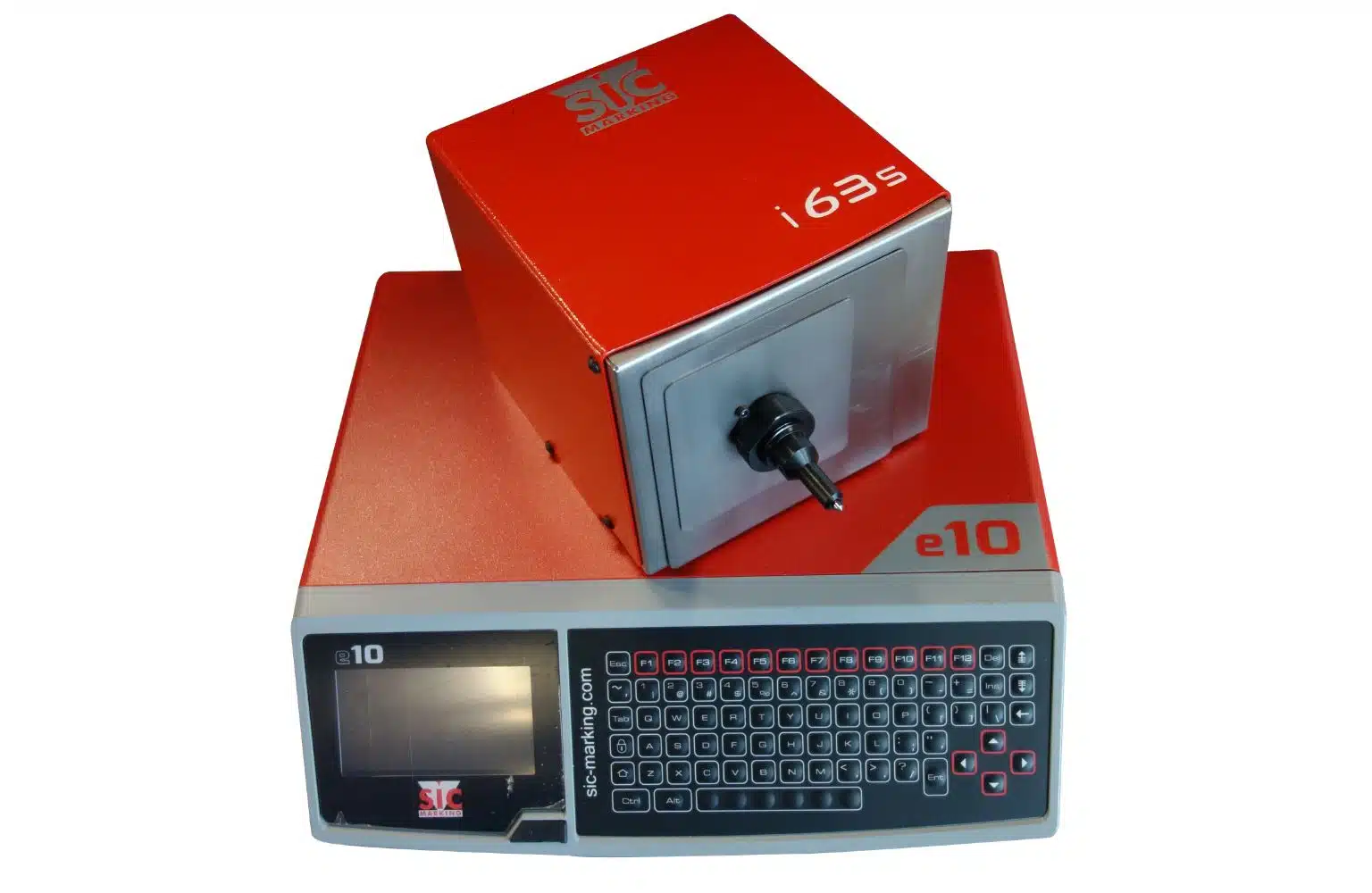

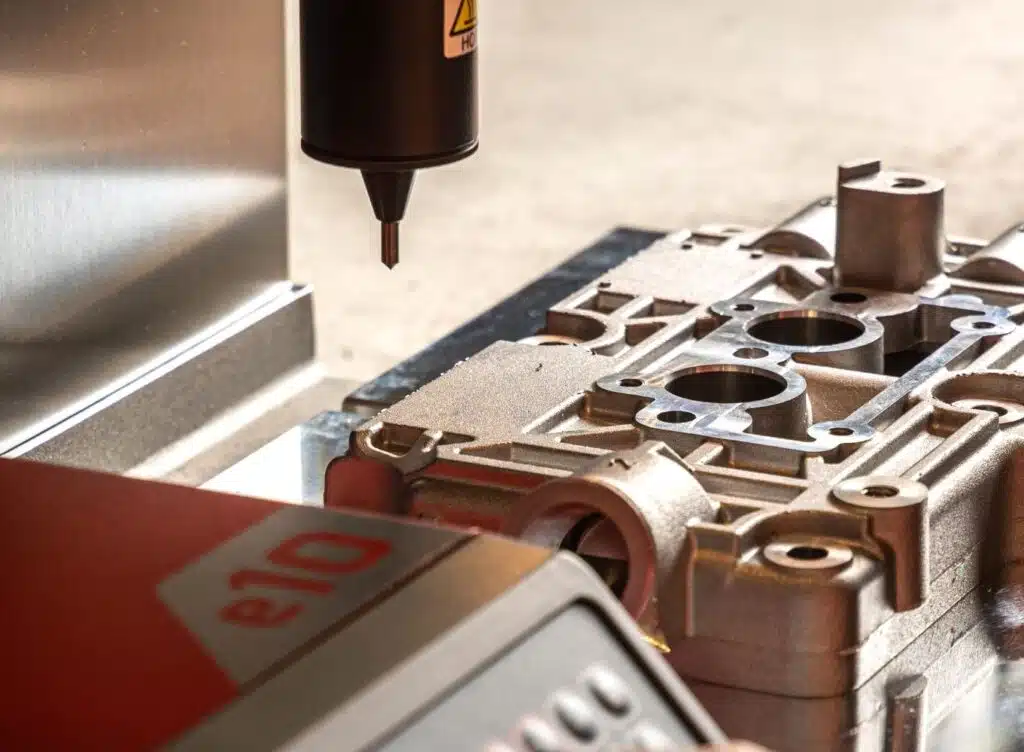

Der besonders kompakte Ritzmarkierer e10 R i63S lässt sich nahtlos in eine Fertigungslinie integrieren.



Das Ritzprägeverfahren ist geräuschärmer als das Nadelprägen.

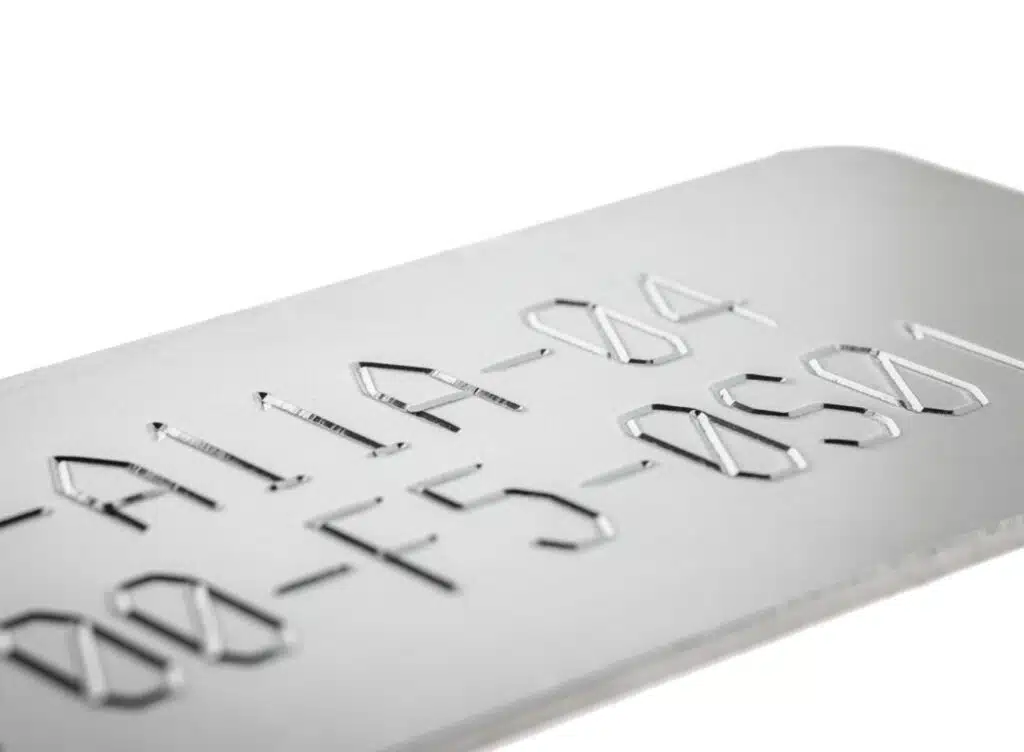

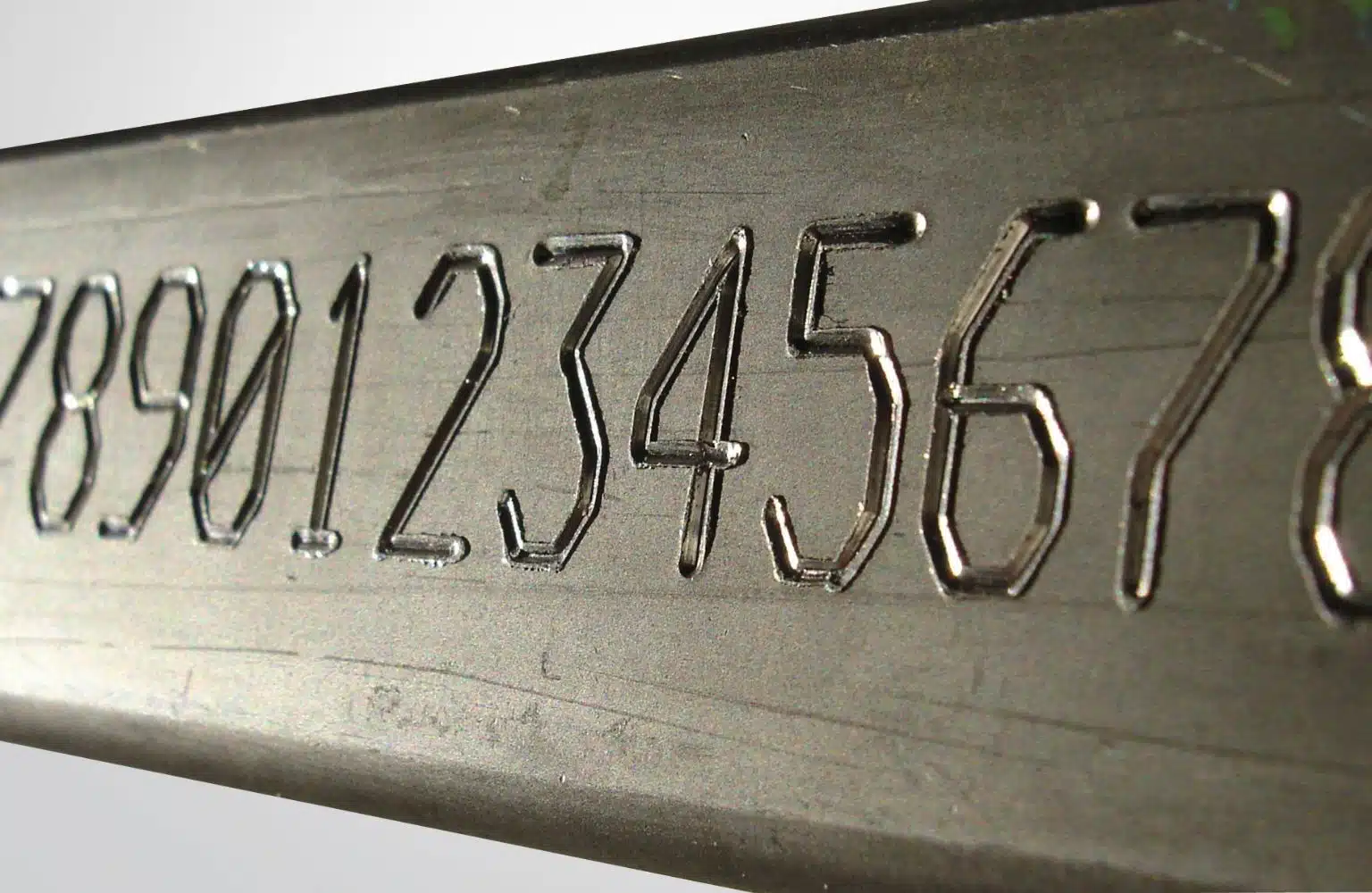

Das Markiergerät I63S ist besonders leistungsstark und daher ideal für TIEFE RITZMARKIERUNGEN AUF SÄMTLICHEN MATERIALIEN geeignet.



Die robuste Mechanik des I63S wird durch einen Metallbalg aus Edelstahl und eine Vollverkleidung vor Spritzern geschützt: So kann das Gerät auch in ANSPRUCHSVOLLE UMGEBUNGEN integriert und mit KURZEN TAKTZEITEN betrieben werden.



Die Bedienung ist durch seine einfache Integrierbarkeit und Programmierung besonders benutzerfreundlich. Da der Ritzmarkierer i163S wartungsarm ist, sind die Betriebskosten sehr gering.



Dank der leistungsstarken integrierten Software ist dieser Ritzpräger ein Hochleistungsgerät.

Mechanische Eigenschaften

Markierfenster

60 x 30 mm

Gewicht

7,8 kg

Abmessungen

160 x 170 x 340 mm

Nadel

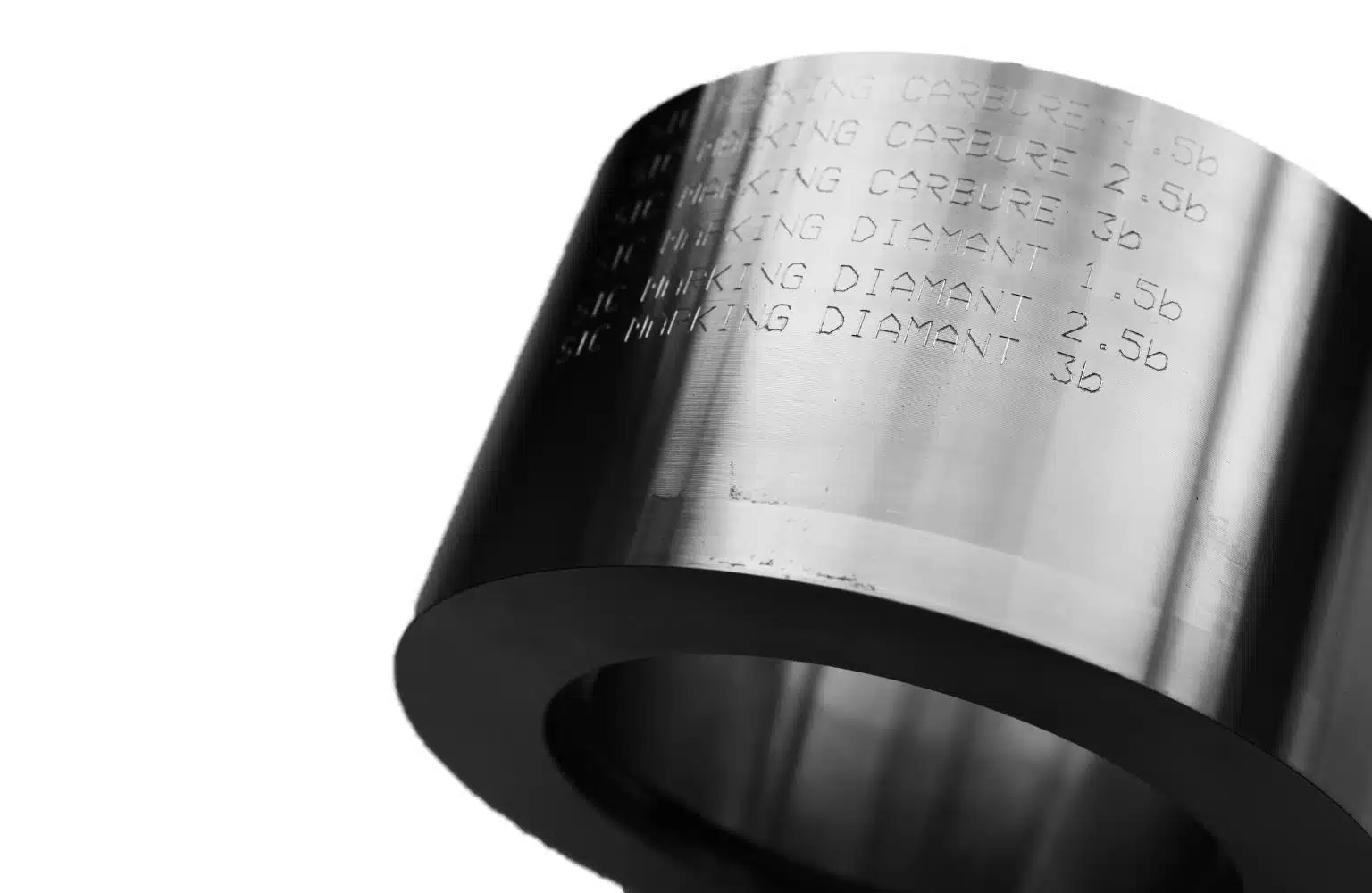

Spitze aus Karbid oder Diamant 60 mm

Anschlusskabel

5 m

Maximaler Betriebsdruck

6 bar

Maximaler Nadelfahrweg

2 mm

Elektronische Eigenschaften

Abmessungen

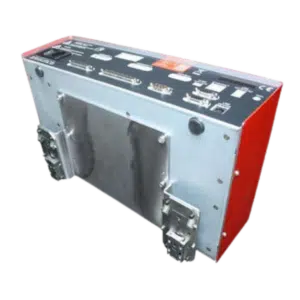

112 x 380 x 222 mm oder 140 x 380 x 222 mm mit DIN Hutschiene (optional)

Gewicht

5 kg

LCD-Display

95 x 54 mm

Tastatur

Wasserdichte Folientastatur mit QWERTY-Layout

Leistung

300W

Stromversorgung

Einphasenwechselstrom, 85-260 V, 50-60 Hz

Anzahl steuerbarer Achsen

2 (optional: 3. und 4. Achse)

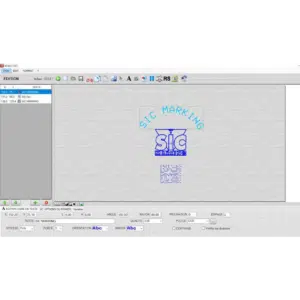

Steuerungssoftware

Markierdateien

Über 2000

Speicher

7 110 Kb

Alphanumerische Zeichen

Seriennummer, Zeitstempel

Logos

Erstellung in der PC-Software

DataMatrix

bis zu 348 Zeichen, 48 x 48 Zellen

Schriftarten

Arial, Courier, OCR und OCRA

Stil

Winkel- und Bogenbeschriftung, invertiert und gespiegelt

Geschwindigkeit

bis zu 5 Zeichen pro Sekunde

Zeichengröße

Von 0,1 mm bis 99 mm

Schlagstärke

9 Schlagstärken

Markiertiefe

Bis zu 0,5 mm

Punktdichte

0,05 mm

Maximaler Nadelfahrweg

Bis zu 8 mm

Schichtmanagement

max. 10 Teams

Passwortschutz

3 Sicherheitsstufen

Verlaufsfunktion

Passwortgeschützt

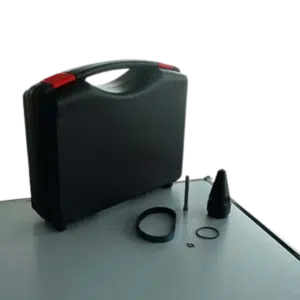

Wartungsassistent

Selbstdiagnosefunktion

Verfügbare Sprachen

17

KOMMUNIKATION
Ports

RS232, RS422, USBx2, RS485, Profibus sowie Ethernet als Option

Eingänge/Ausgänge

16

Eingang externe Tastatur

USB

Externer Ausgang

5 V – 0,5 A und 24 V – 0,5 A

Logos

Software zur Erstellung und Übertragung der Logos

Datei-Backup auf PC

PC-Software oder USB-Stick

Verknüpfung mit Datenbank

Option

Optionen

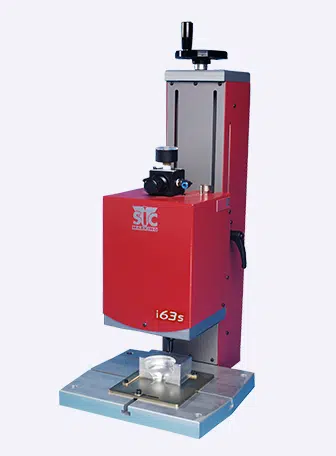

VERSTÄRKTES SÄULENGESTELL FÜR RITZPRÄGER MIT GERINGER PRÄGETIEFE

KOMMUNIKATIONSSCHNITTSTELLEN

CONTROLLER e10 R
