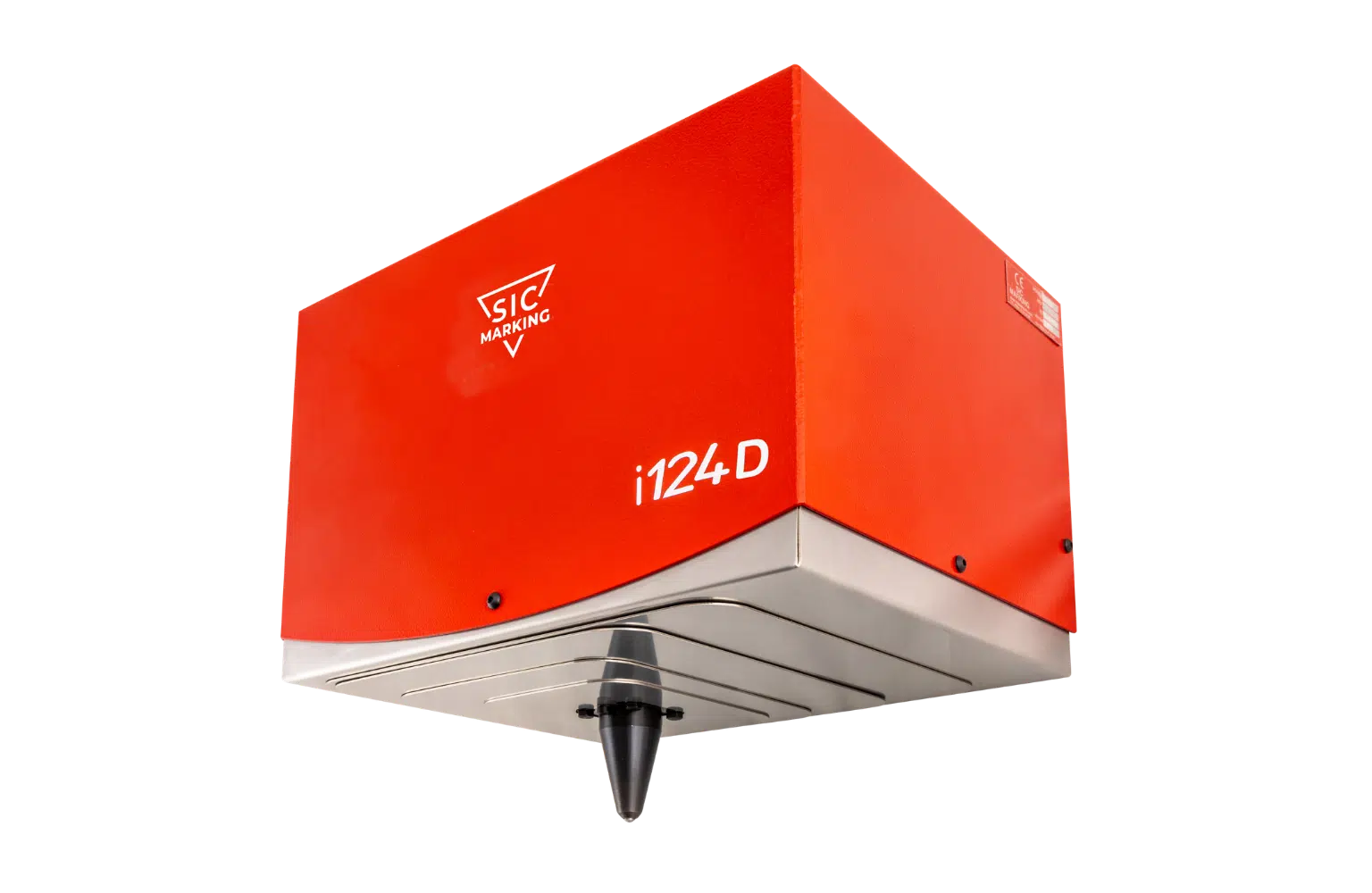

Nadelpräger

i124D

Tiefenmarkierung

Leistungsstarke Motoren

Einfache Integration

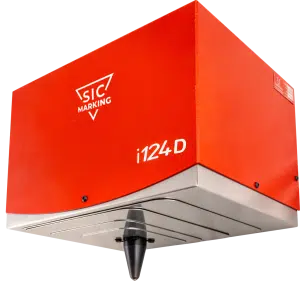

Macchina di Marcatura a Micropercussione Integrabile i124d per Marcare in Profondità

Beschreibung

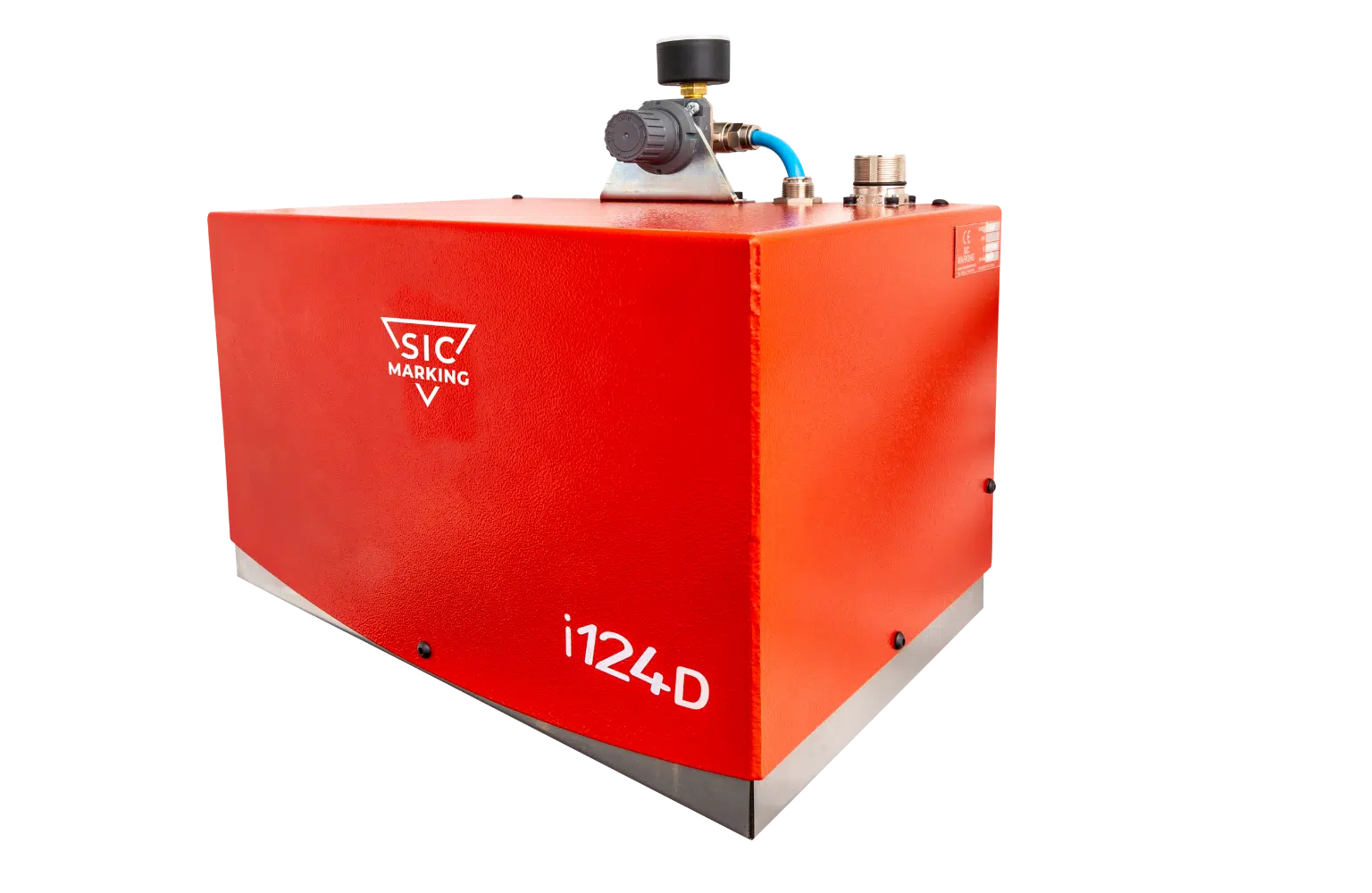

Das NADELMARKIERGERÄT i124D wurde für die EINFACHE INTEGRATION IN AUTOMATISIERTE FERTIGUNGSLINIEN in der Industrie entwickelt.

Der Nadelpräger i124D ist mit Sicherheit das Gerät auf dem Markt, mit dem die größte Prägetiefe erzielt wird: Er unterscheidet sich von anderen integrierbaren Nadelmarkiergeräten durch eine
SPEZIALNADEL UND EINEN PNEUMATISCHEN NADELANTRIEB,
welche für eine

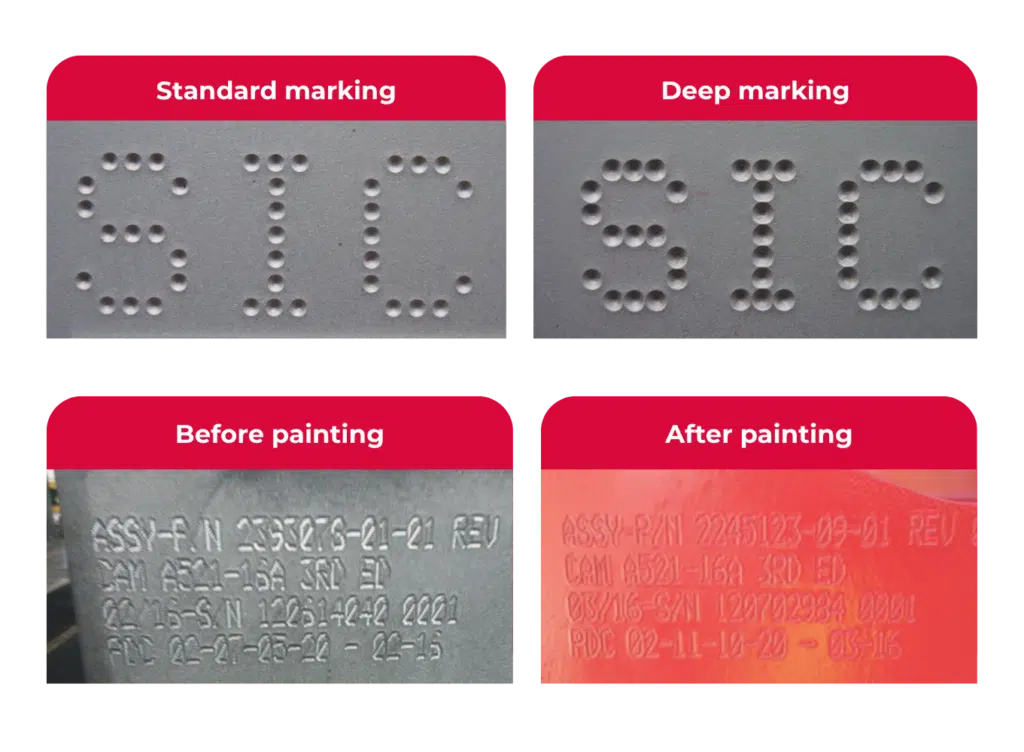

TIEFENMARKIERUNG VON BIS ZU 0,8 MM
auf Standardstahl entwickelt wurden.

Mit leistungsstarken Motoren und einer VERSTÄRKTEN MECHANIK kann der Nadelpräger i124D ALLE MATERIALIEN sehr schnell beschriften.

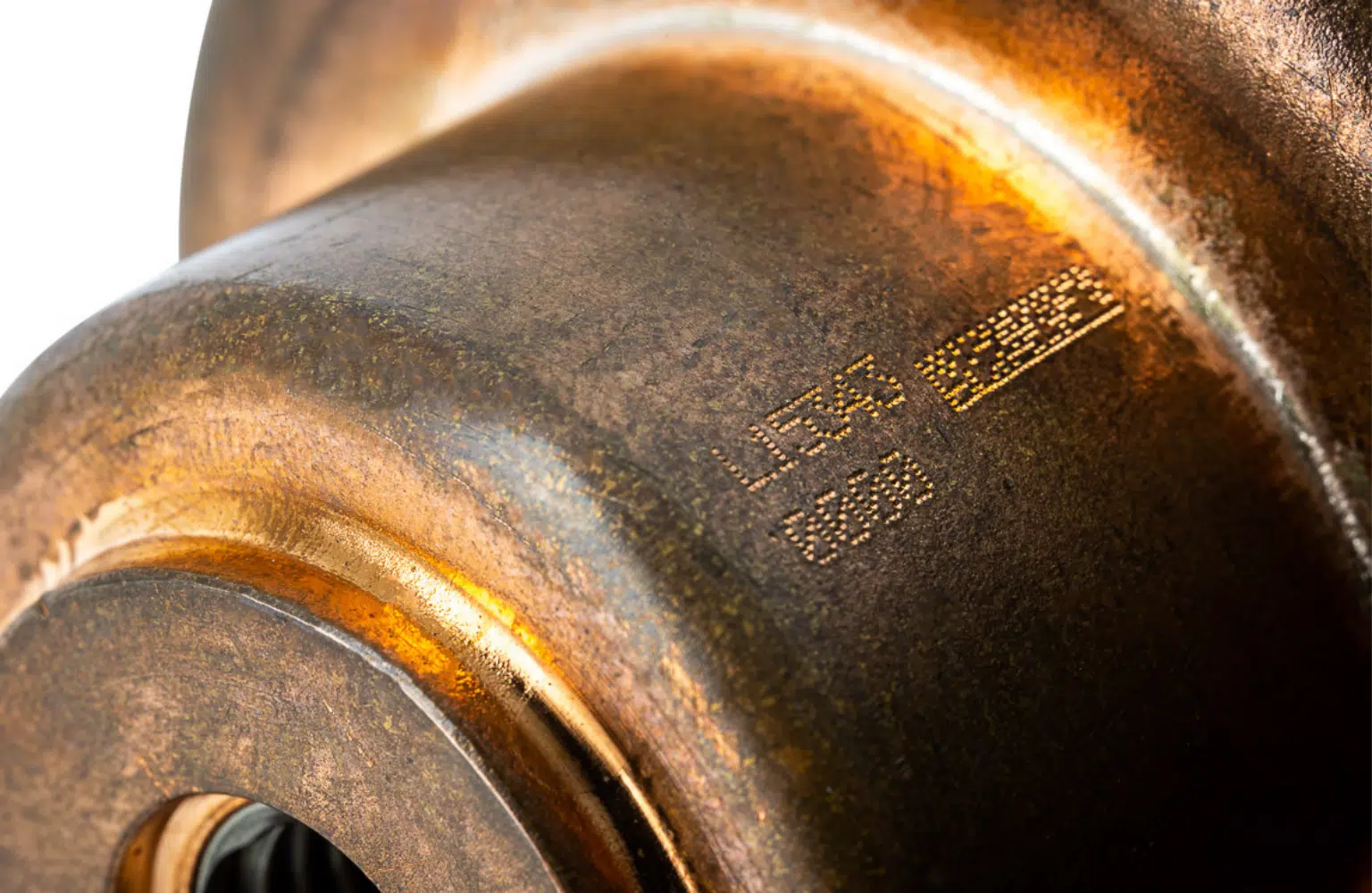

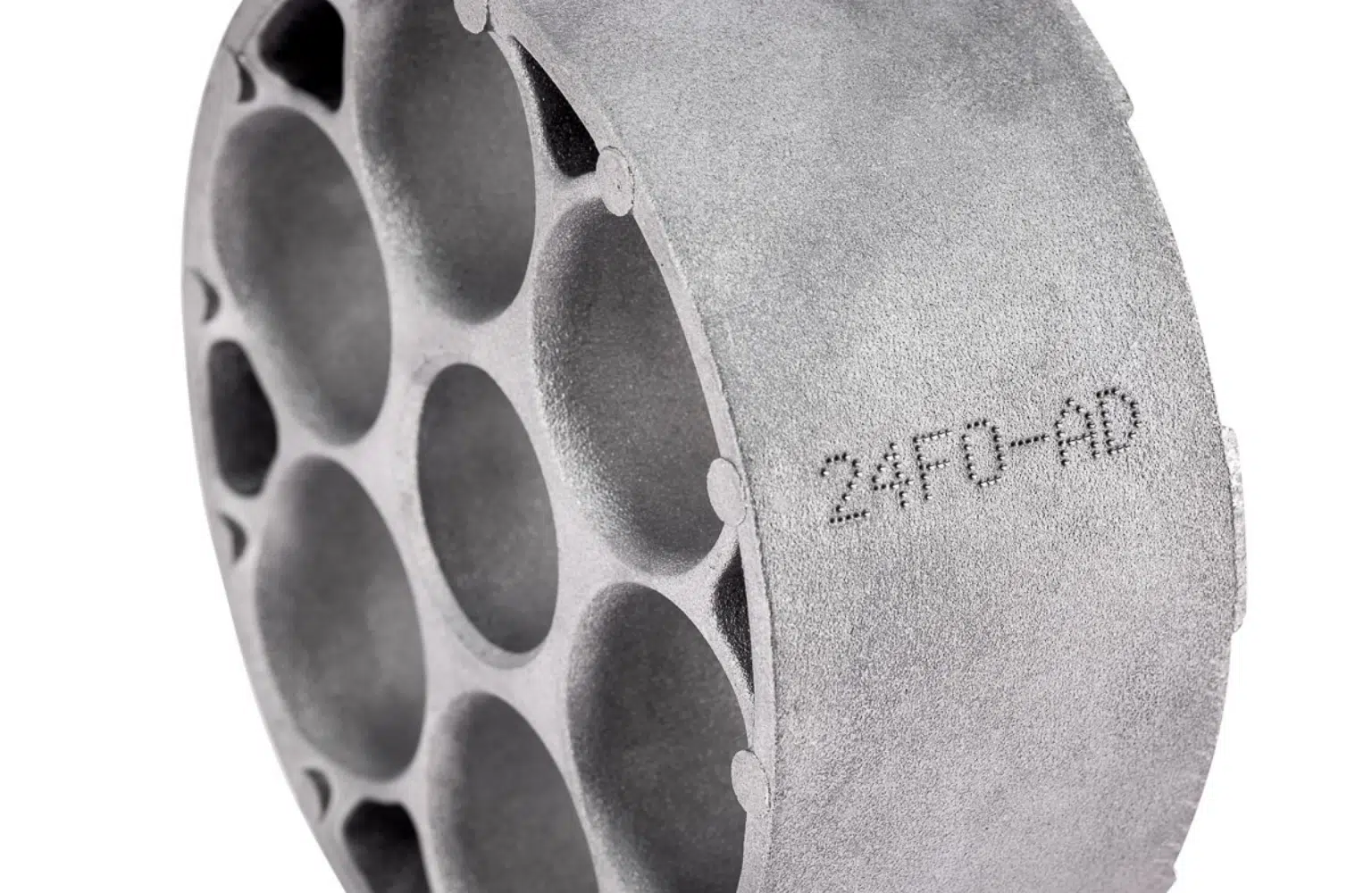

Die Prägenadel aus Wolframkarbid schlägt auf das zu markierende Werkstück ein, wobei sich die Materialoberfläche verformt. Das Markiergerät i124D kann alphanumerische Zeichen, Logos, 2D-DataMatrix-Codes und QR-Codes gravieren.

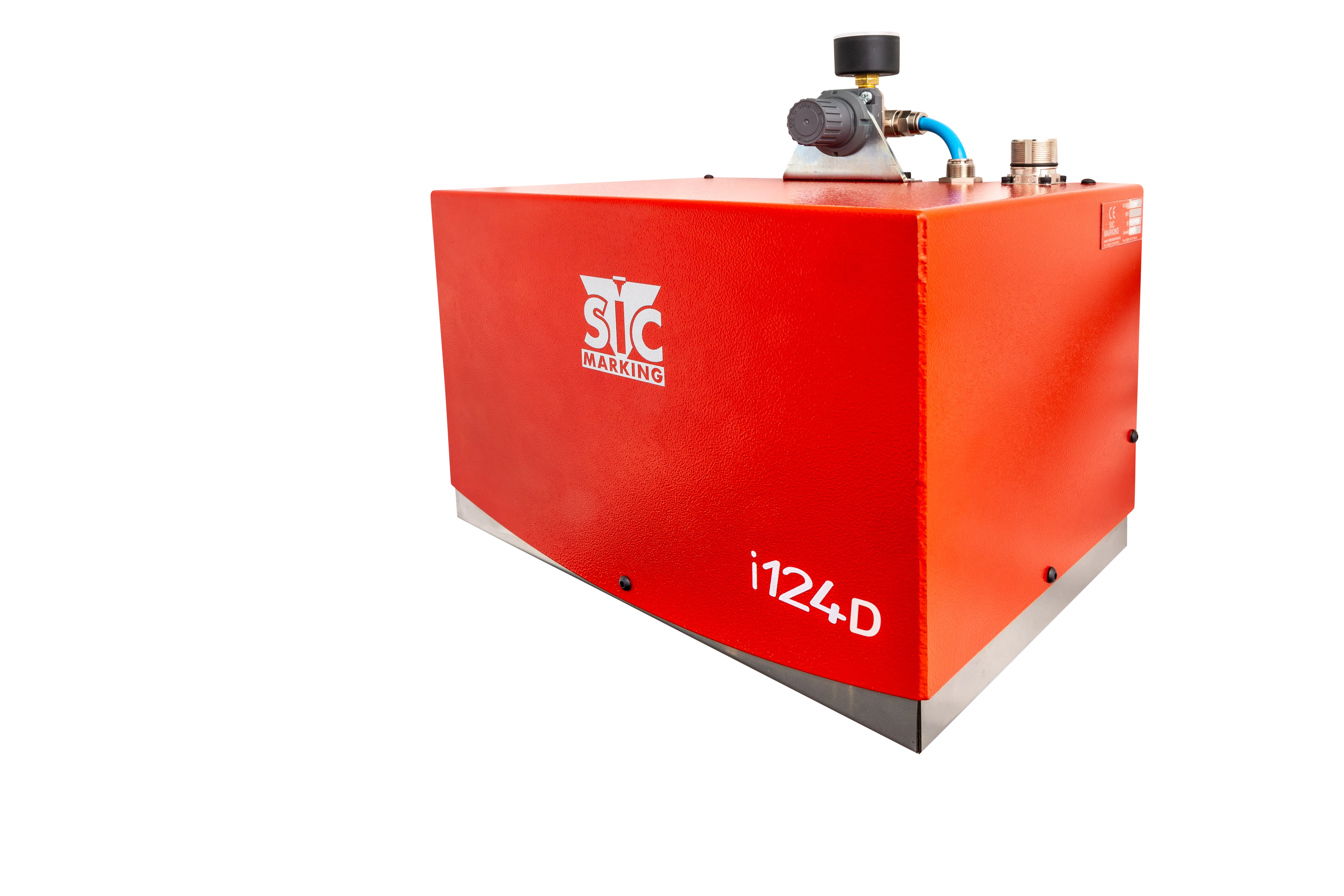

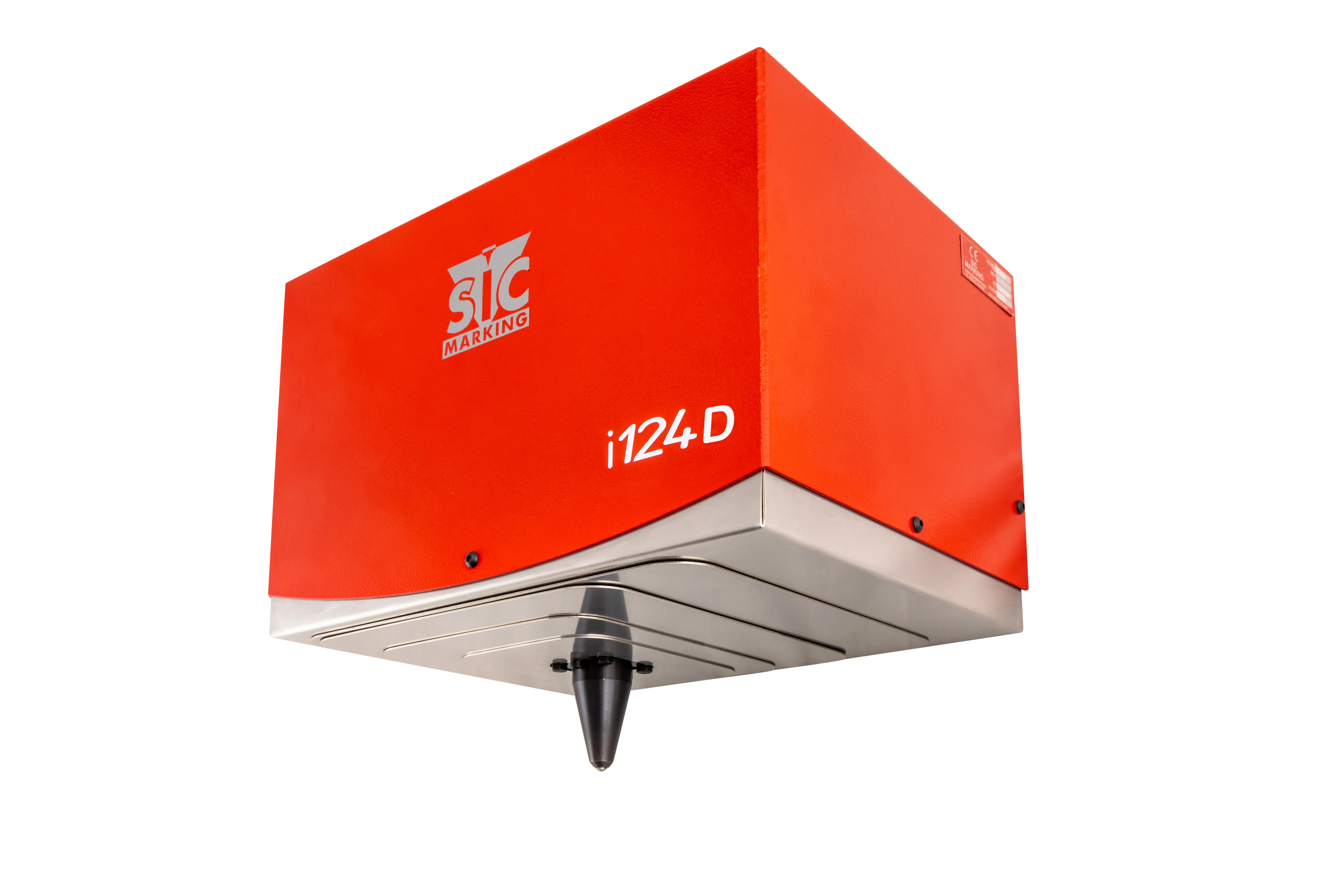

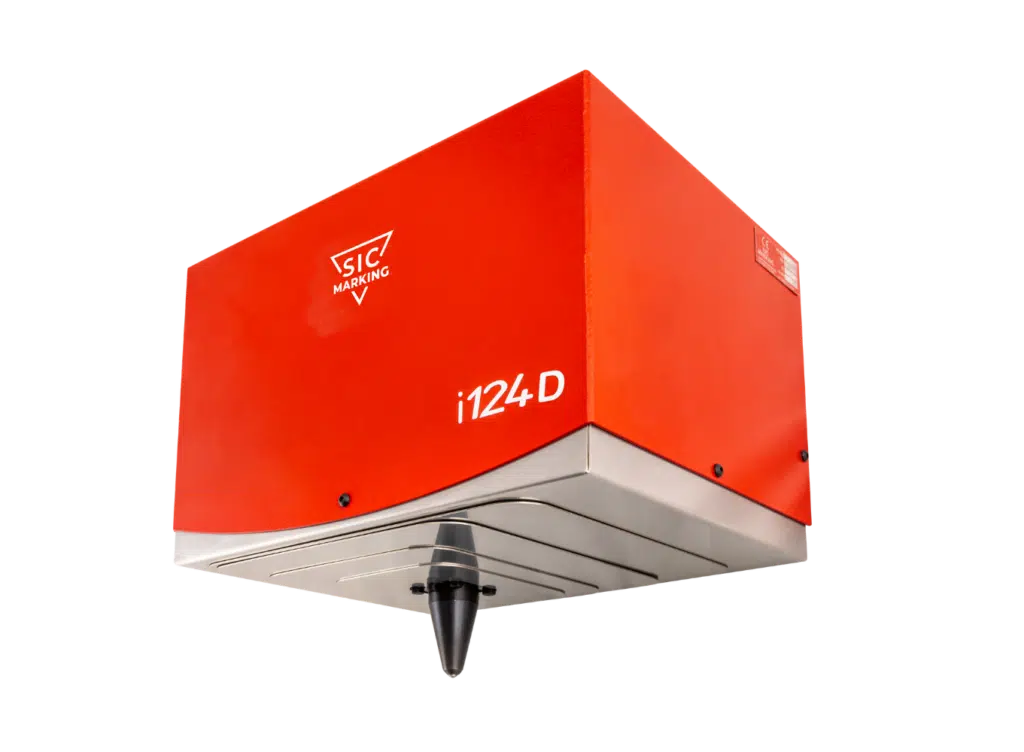

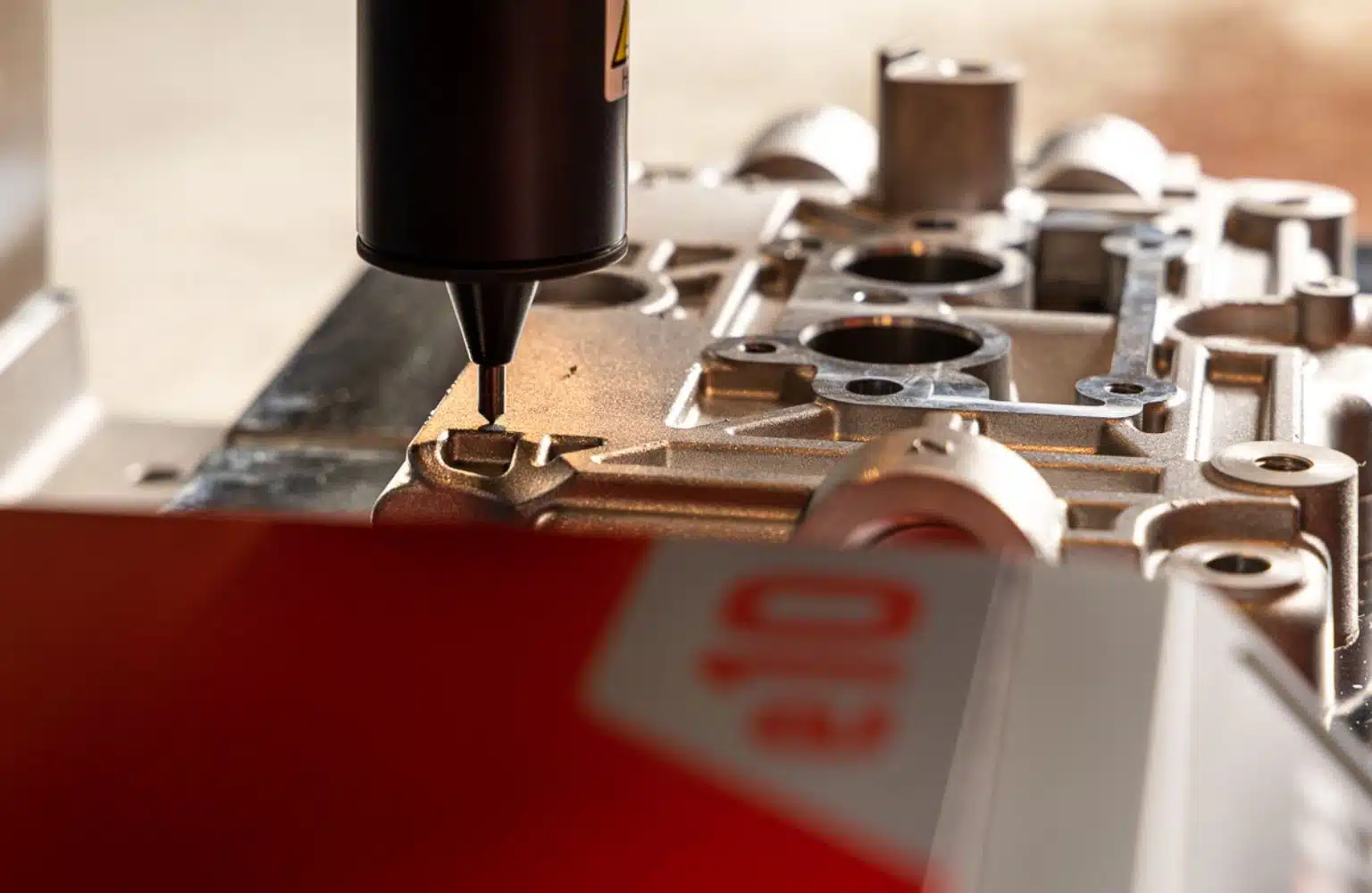

i124D Bildergalerie

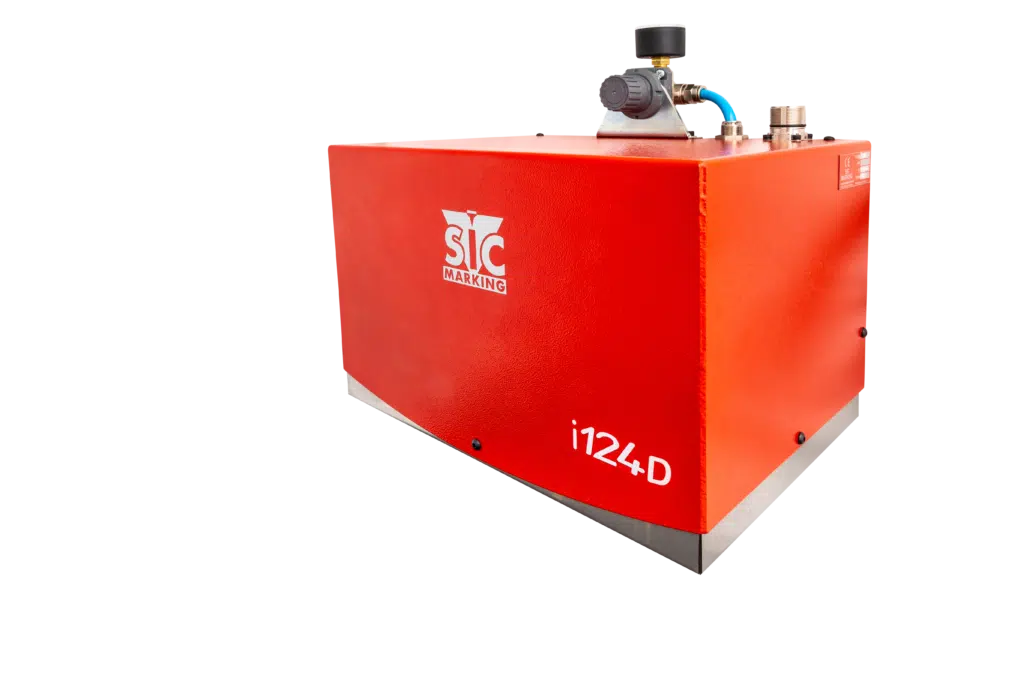

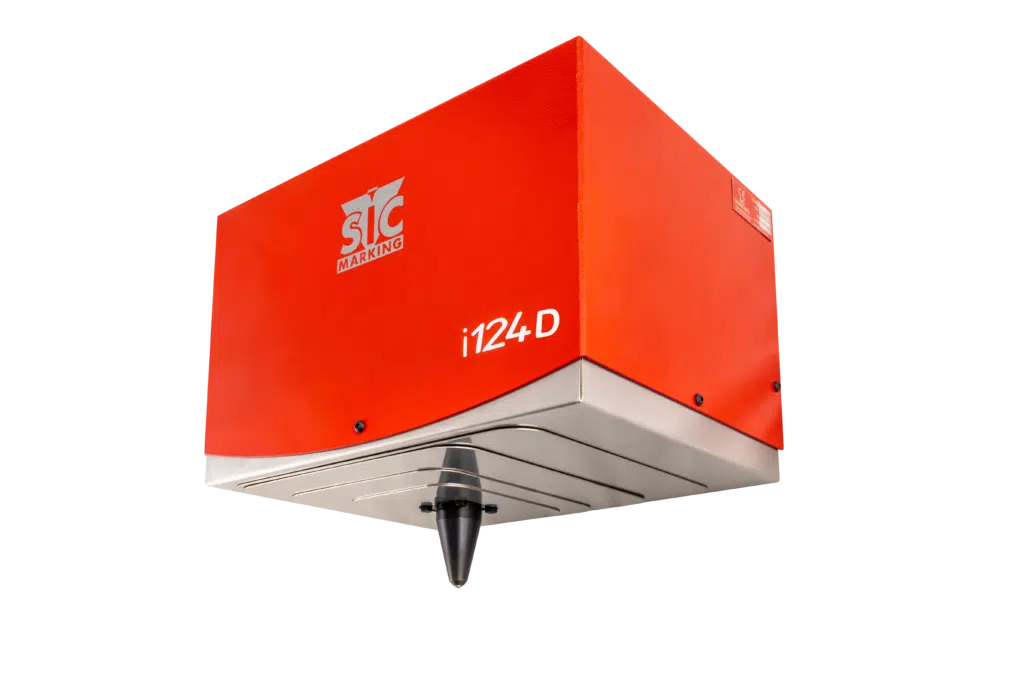

machine de marquage micro percussion i124d

Mechanische Eigenschaften

Markierfenster

110 x 60 mm

Gewicht

17,5 kg

Anschlusskabel

5 m, optional bis zu 10/15 m

Nadel

Wolframkarbidnadel mit einem Durchmesser von 6 mm speziell für tiefe Markierungen

Druckluftanschluss

6 bar

Elektronische Eigenschaften

Abmessungen

112 x 380 x 222 mm oder 140 x 380 x 222 mm mit DIN Hutschiene (optional)

Gewicht

5 kg

LCD-Display

95 x 54 mm

Tastatur

Wasserdichte Folientastatur mit QWERTY-Layout

Leistung

300W

Stromversorgung

Einphasenwechselstrom, 85-260 V, 50-60 Hz

Anzahl steuerbarer Achsen

2 (optional: 3. und 4. Achse)

Steuerungssoftware

Markierdateien

Über 2000

Speicher

7 110 Kb

Alphanumerische Zeichen

Seriennummer, Zeitstempel

Logos

Erstellung in der PC-Software

DataMatrix

bis zu 348 Zeichen, 48 x 48 Zellen

Schriftarten

Arial, Courier, OCR und OCRA

Stil

Winkel- und Bogenbeschriftung, invertiert und gespiegelt

Geschwindigkeit

bis zu 5 Zeichen pro Sekunde

Zeichengröße

Von 0,1 mm bis 99 mm

Schlagstärke

9 Schlagstärken

Markiertiefe

Bis zu 0,5 mm

Punktdichte

0,05 mm

Maximaler Nadelfahrweg

Bis zu 8 mm

Schichtmanagement

max. 10 Teams

Passwortschutz

3 Sicherheitsstufen

Verlaufsfunktion

Passwortgeschützt

Wartungsassistent

Selbstdiagnosefunktion

Verfügbare Sprachen

KOMMUNIKATION

Ports

RS232, RS422, USBx2, RS485, Profibus sowie Ethernet als Option

Eingänge/Ausgänge

Eingang externe Tastatur

USB

Externer Ausgang

5 V – 0,5 A und 24 V – 0,5 A

Logos

Software zur Erstellung und Übertragung der Logos

Datei-Backup auf PC

PC-Software oder USB-Stick

Verknüpfung mit Datenbank

Option

Optionen

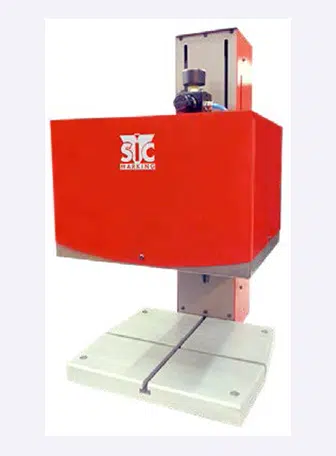

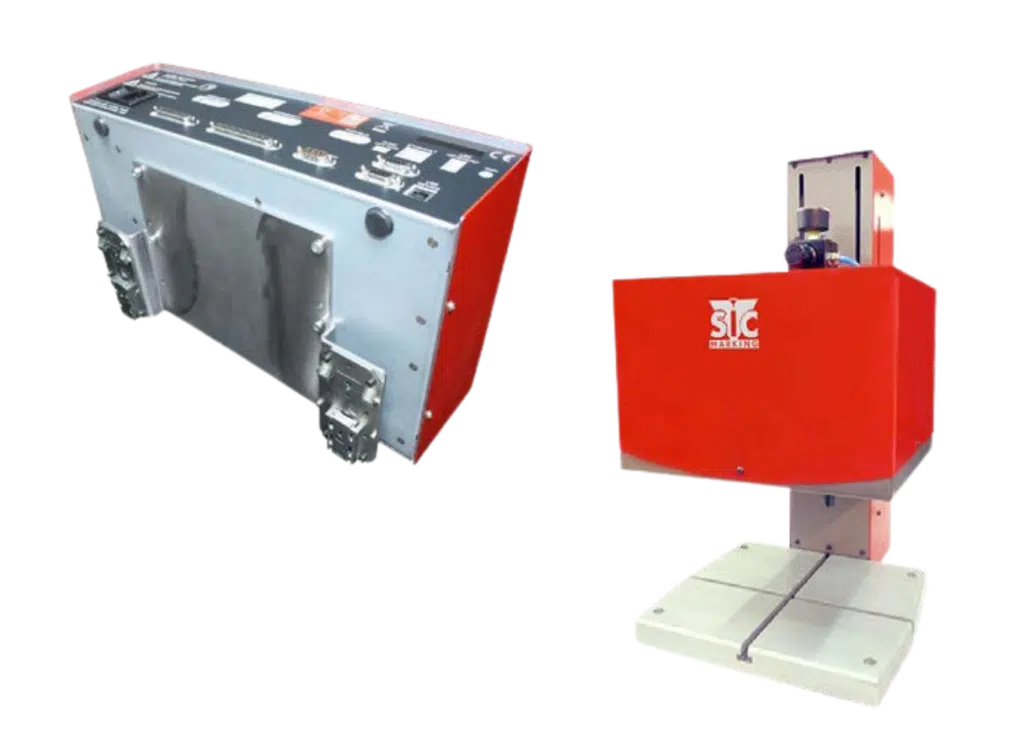

VERSTÄRKTES SÄULENGESTELL FÜR RITZMARKIERGERÄT UND TIEFENMARKIERUNG

KOMMUNIKATIONSSCHNITTSTELLEN

CONTROLLER e10 R
