Nadelpräger

i53





Bestseller
Einfache Integration
Vielseitig

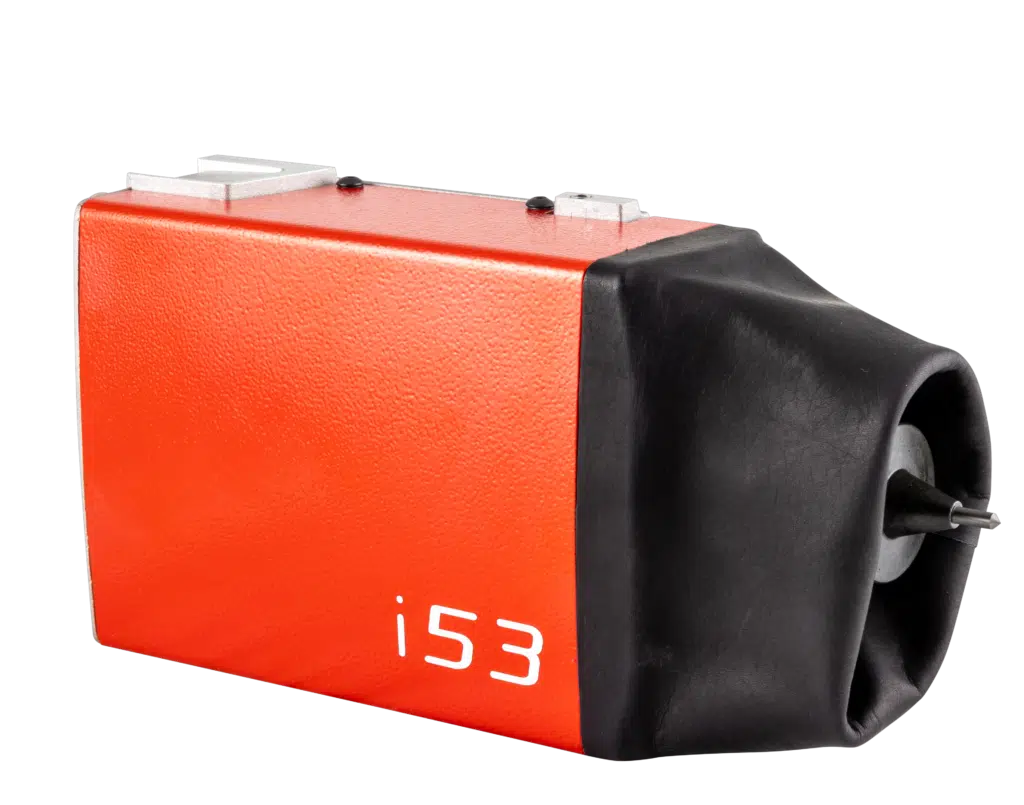

machine de marquage micro percussion i53
Beschreibung

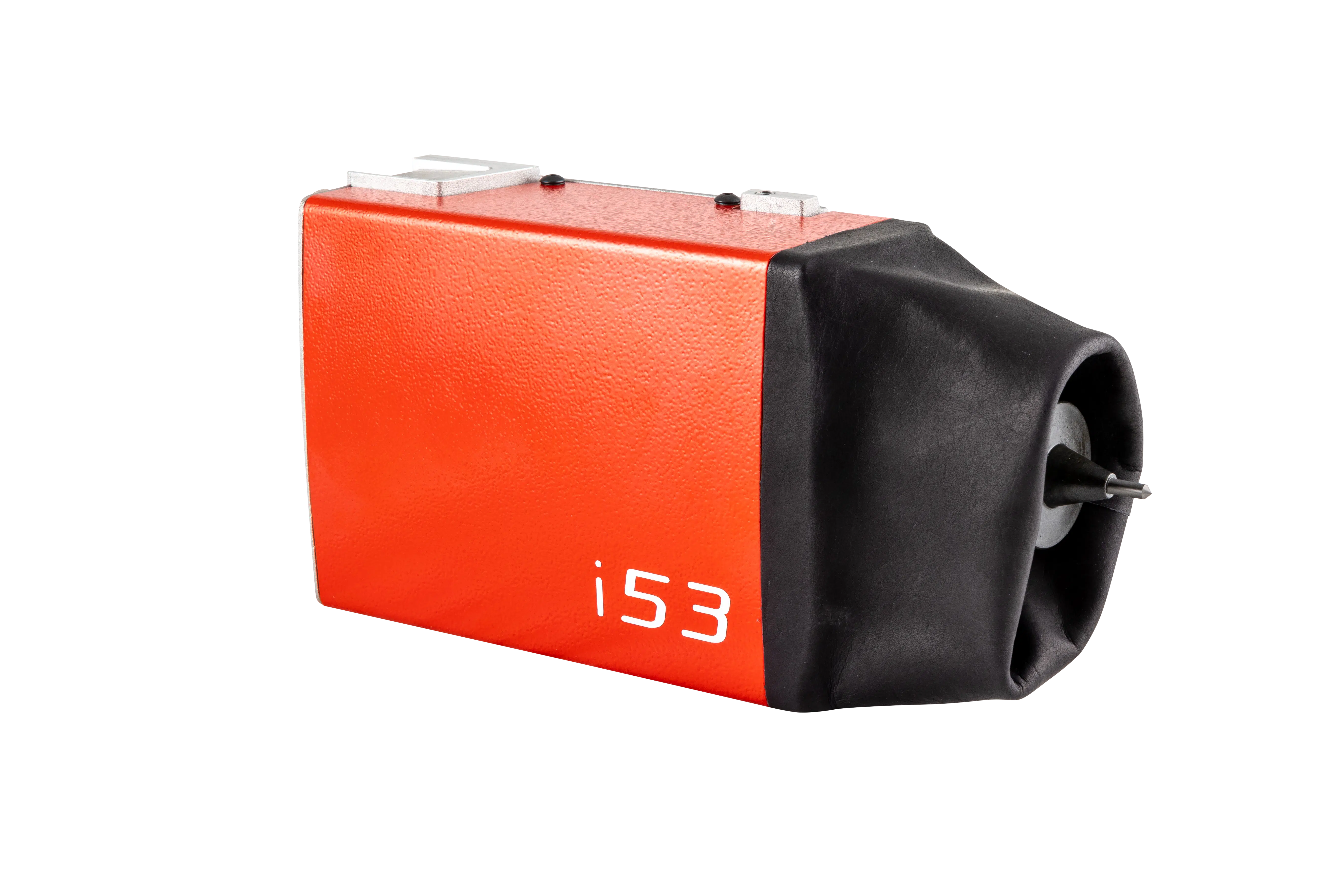

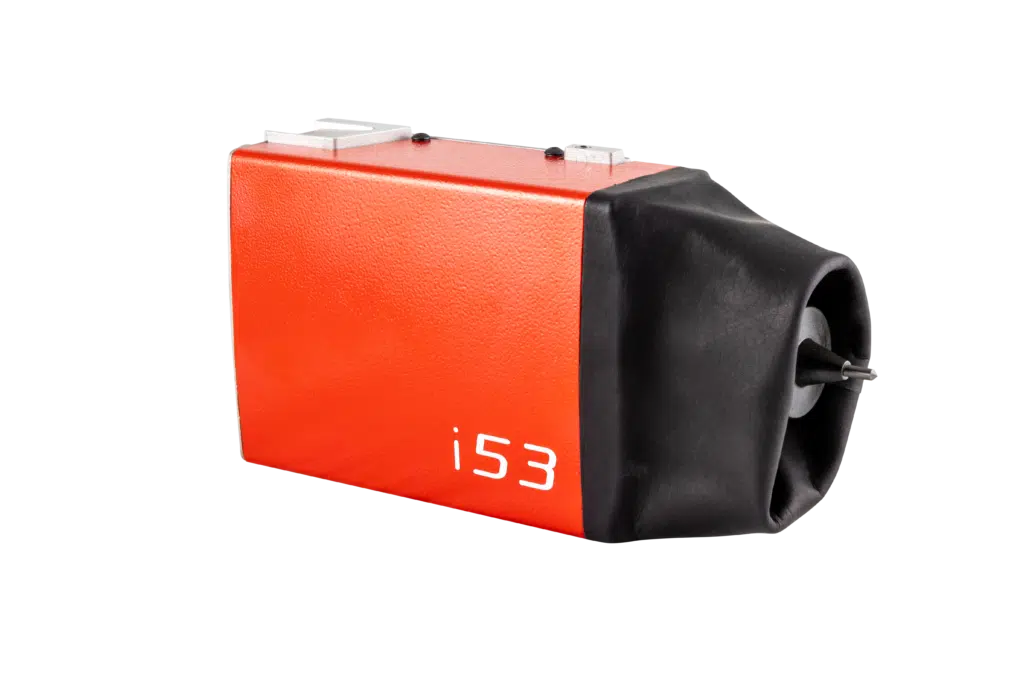

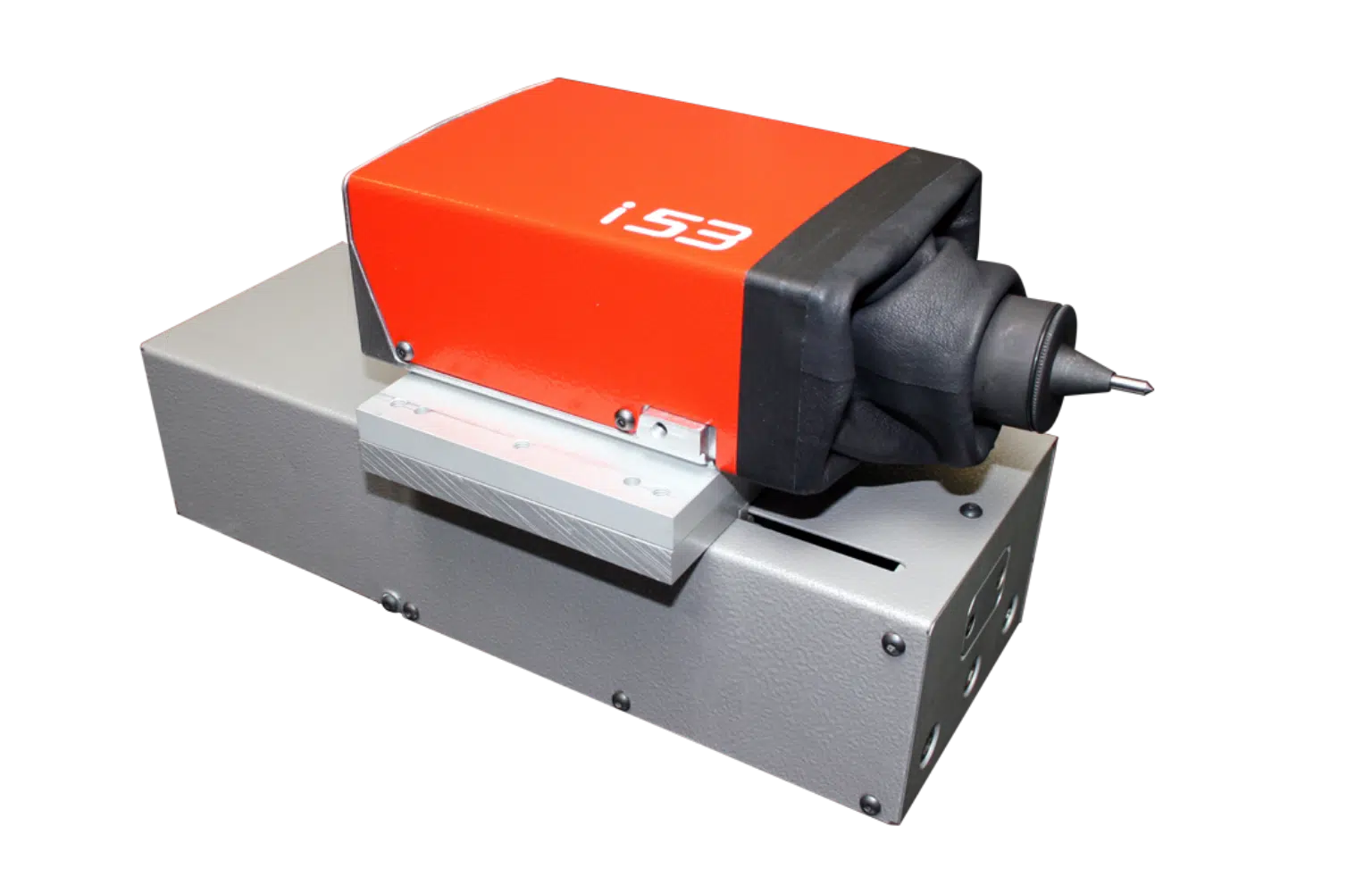

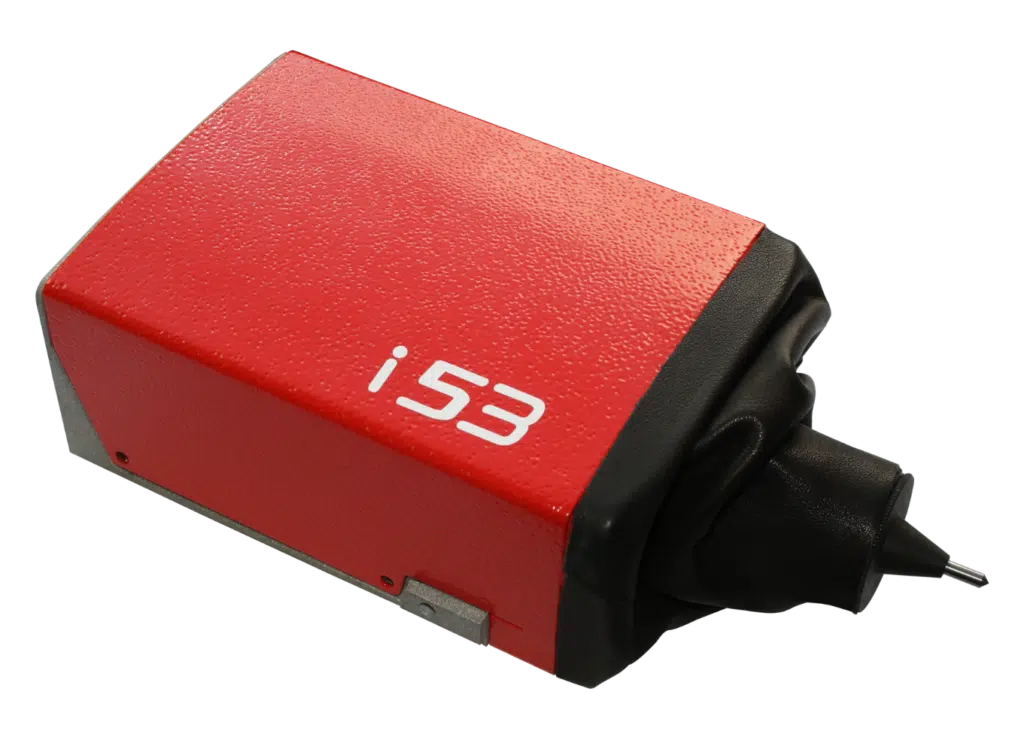

Das NADELMARKIERGERÄT i53 wurde für die EINFACHE INTEGRATION IN AUTOMATISIERTE FERTIGUNGSLINIEN in der Industrie entwickelt, da es noch weniger Platz benötigt und 4 Befestigungsflächen besitzt.
Es deckt eine große Bandbreite an Anwendungen ab.

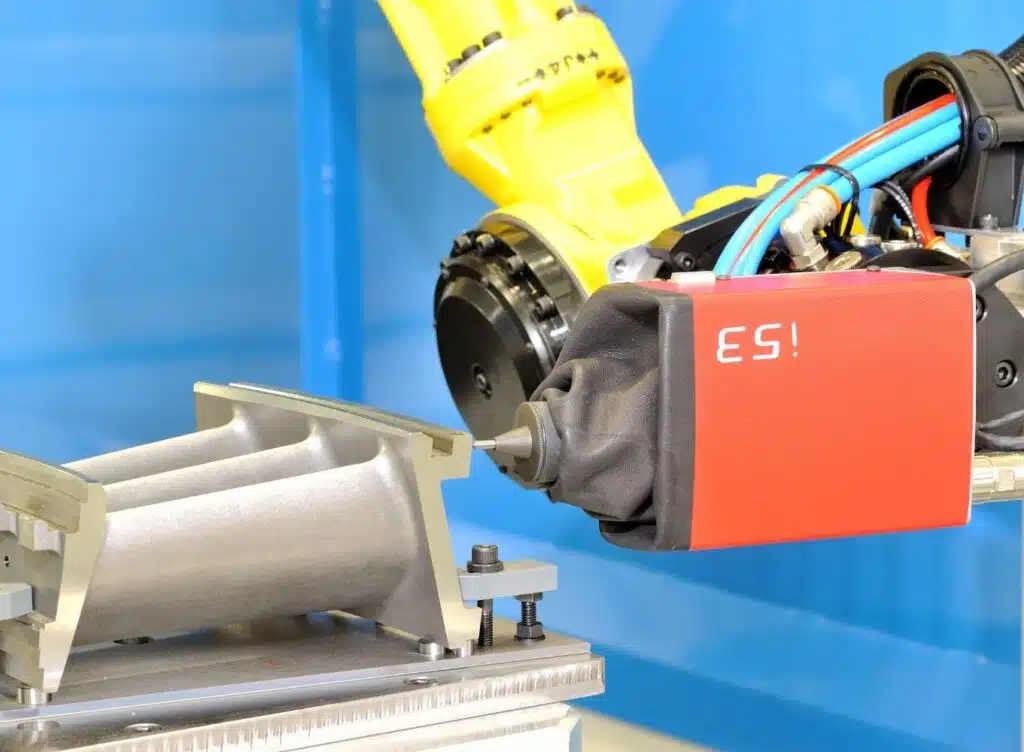

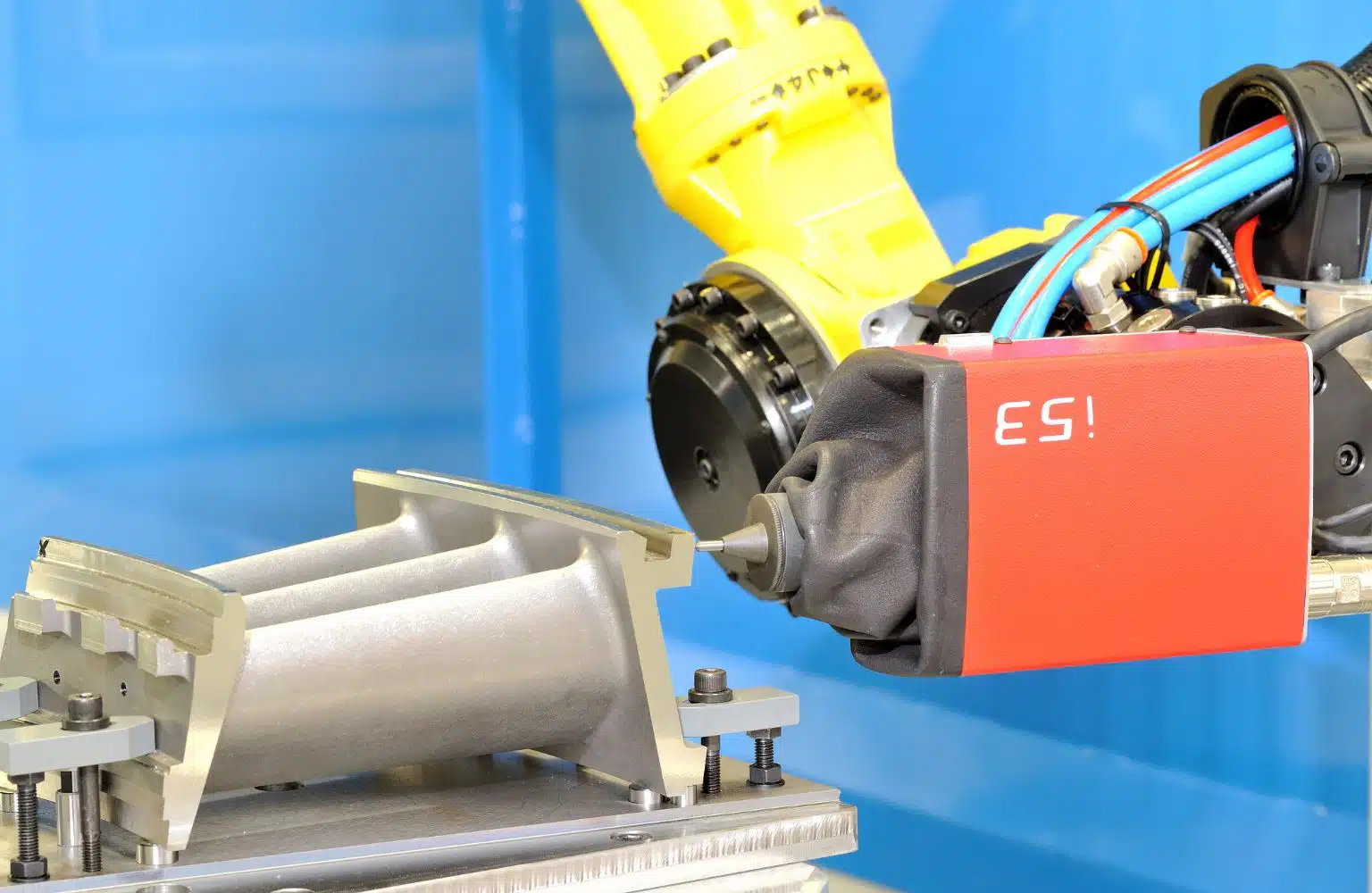

Das integrierbare Markiergerät kann
LAGEUNABHÄNGIG in einer Fertigungslinie verwendet werden.

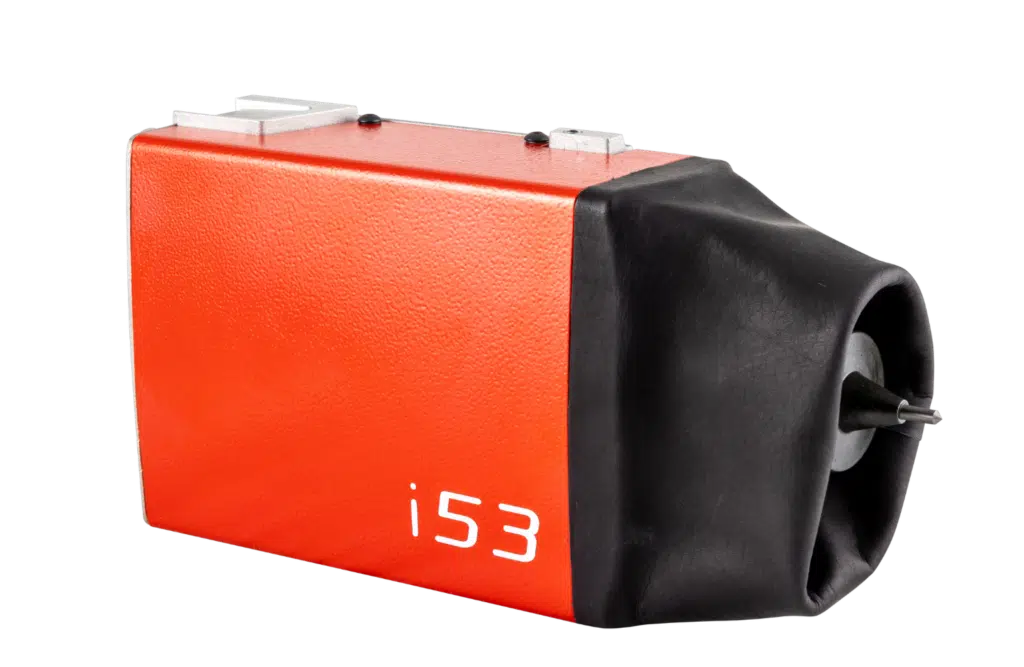

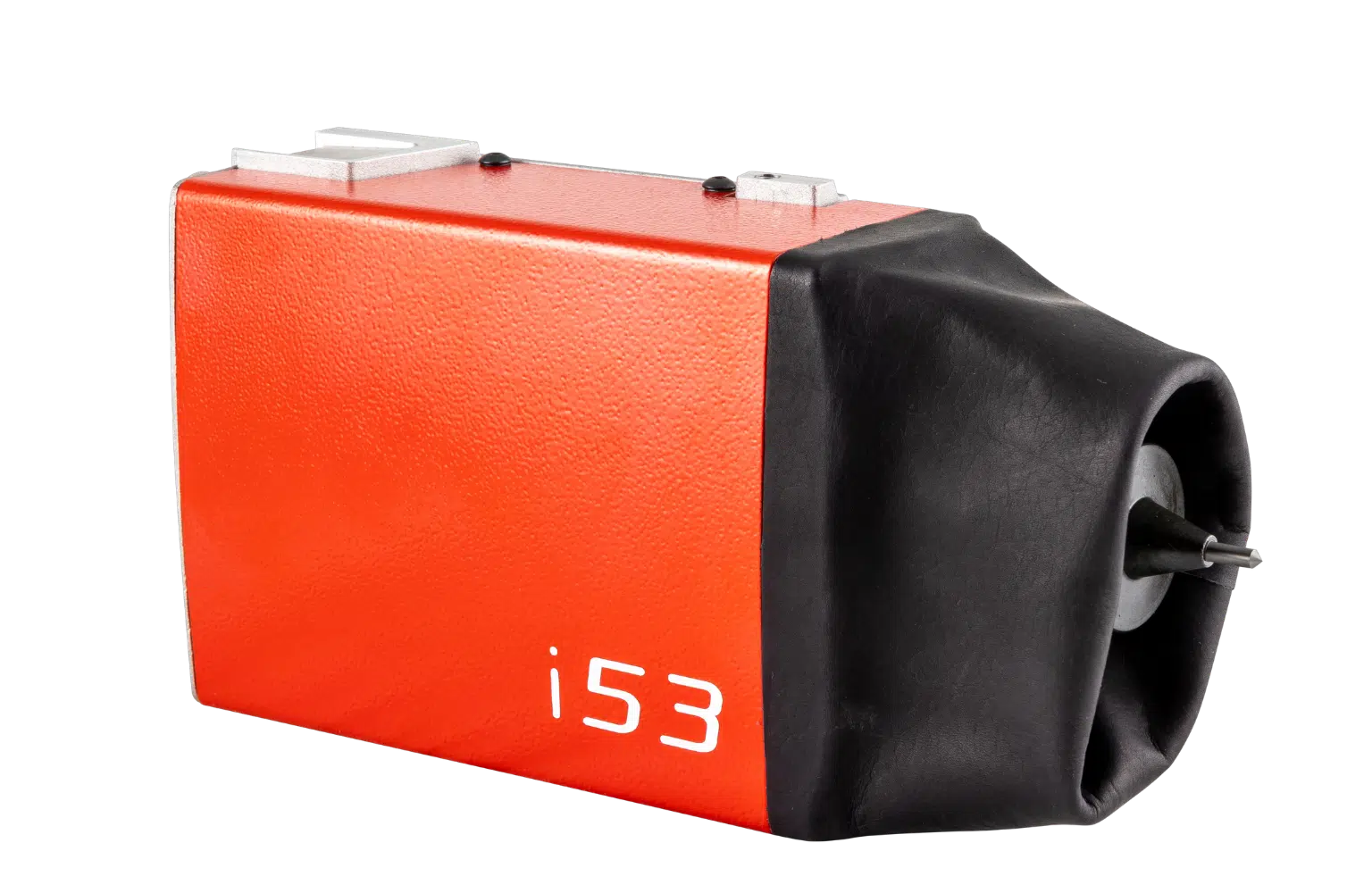

Seine ROBUSTE MECHANIK AUS ALUMINIUMGUSS
wird durch einen SCHUTZBALG AUS KUNSTLEDER vor Spritzern und Feinstaub bewahrt.

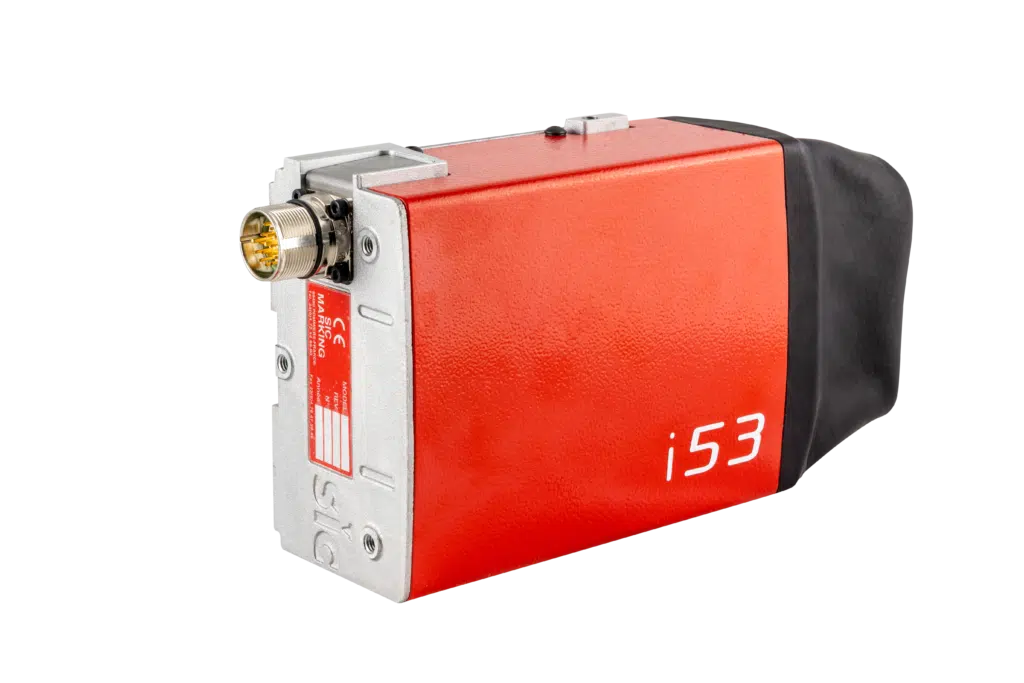

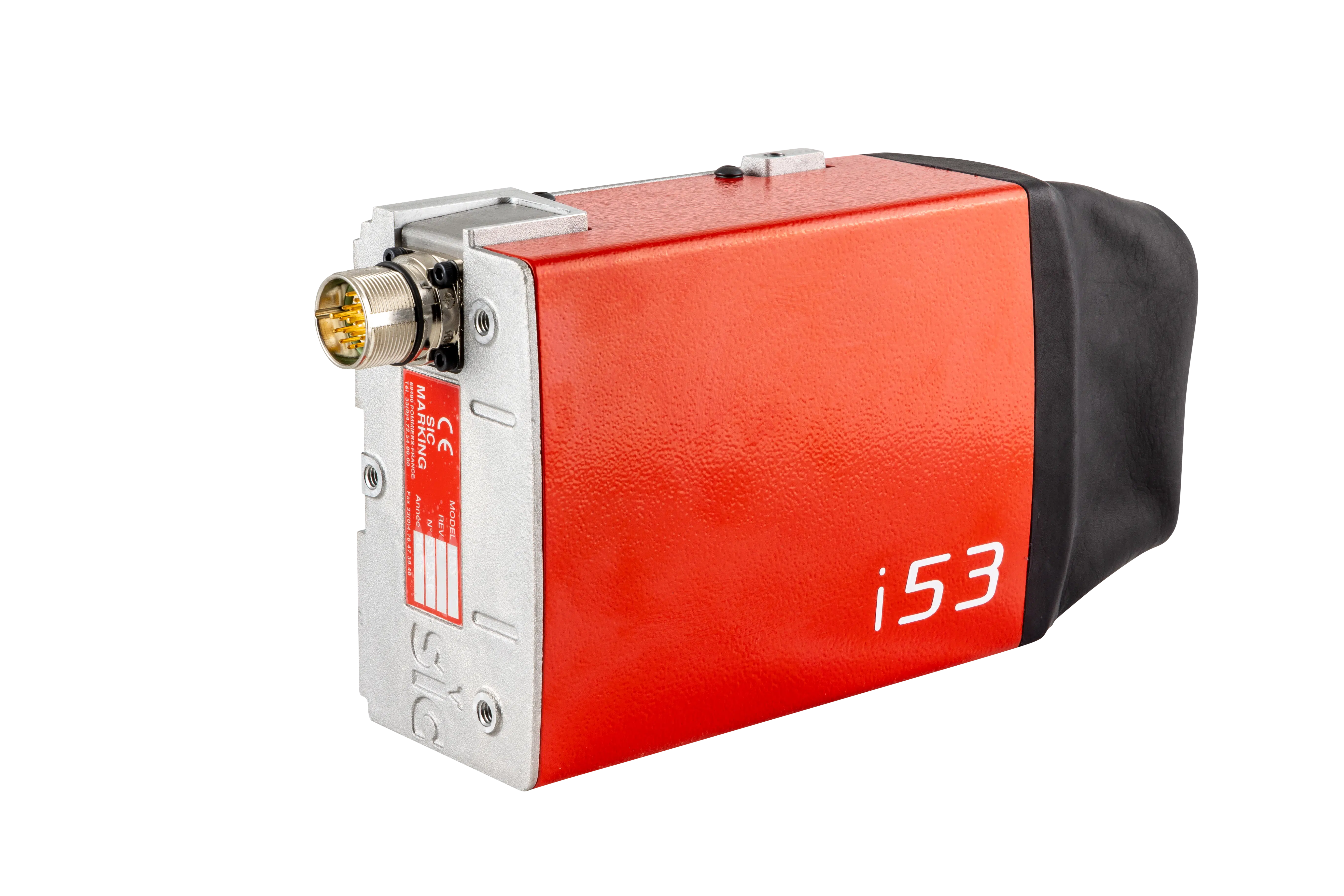

Um möglichen Auflagen für den Einbau in der Fertigungslinie Rechnung zu tragen, kann der Anschluss des Nadelprägers i53 zudem auch seitlich erfolgen.

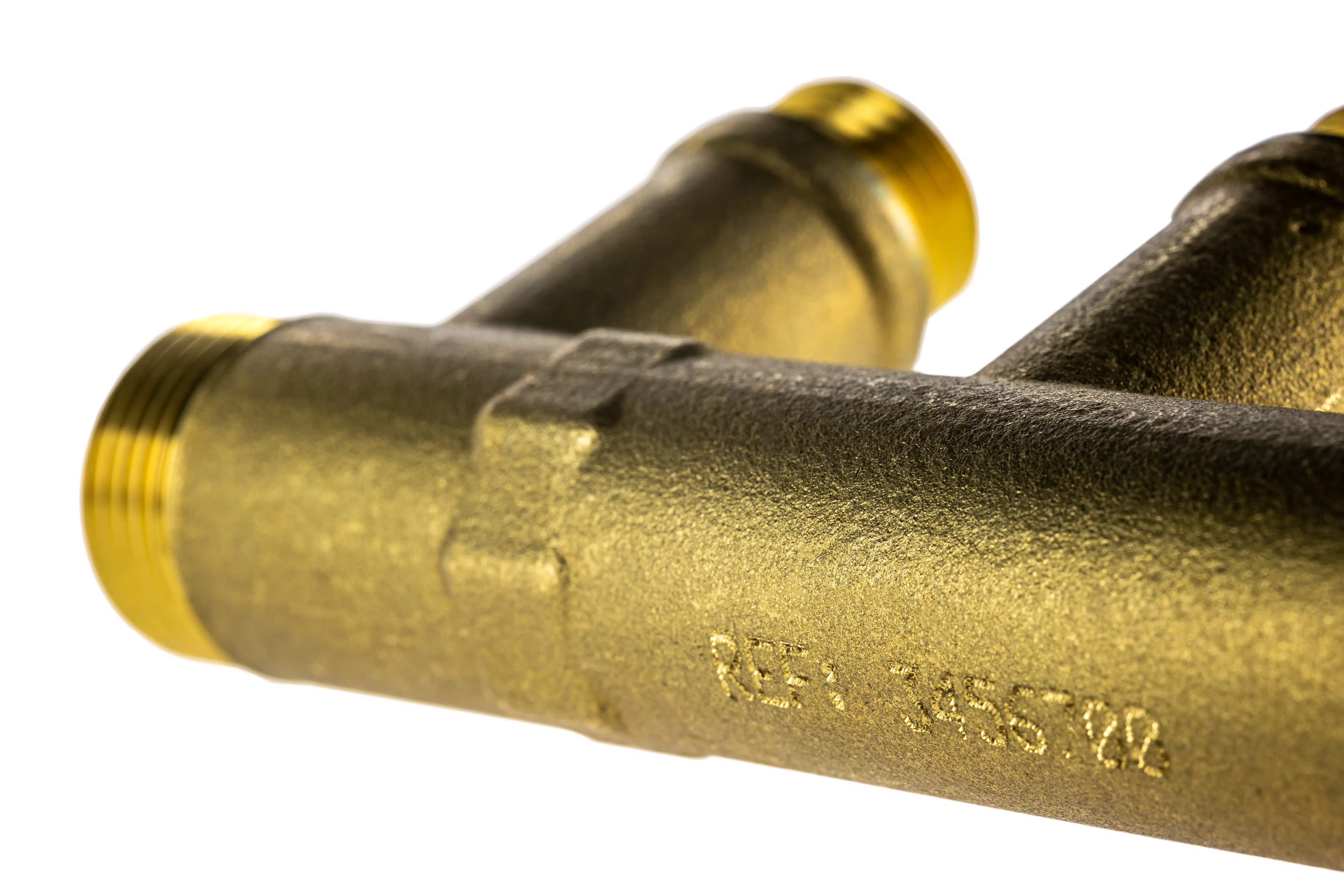

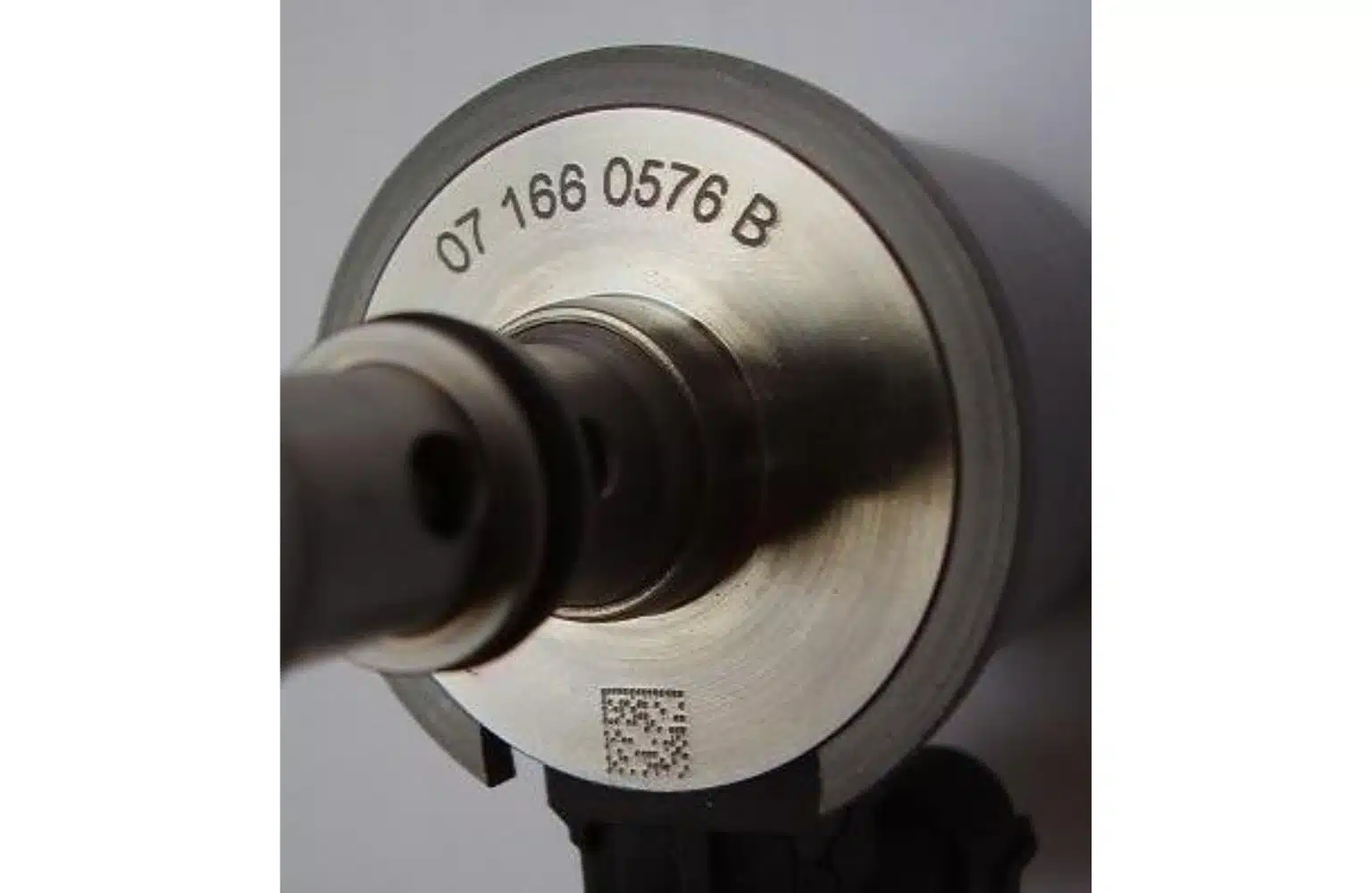

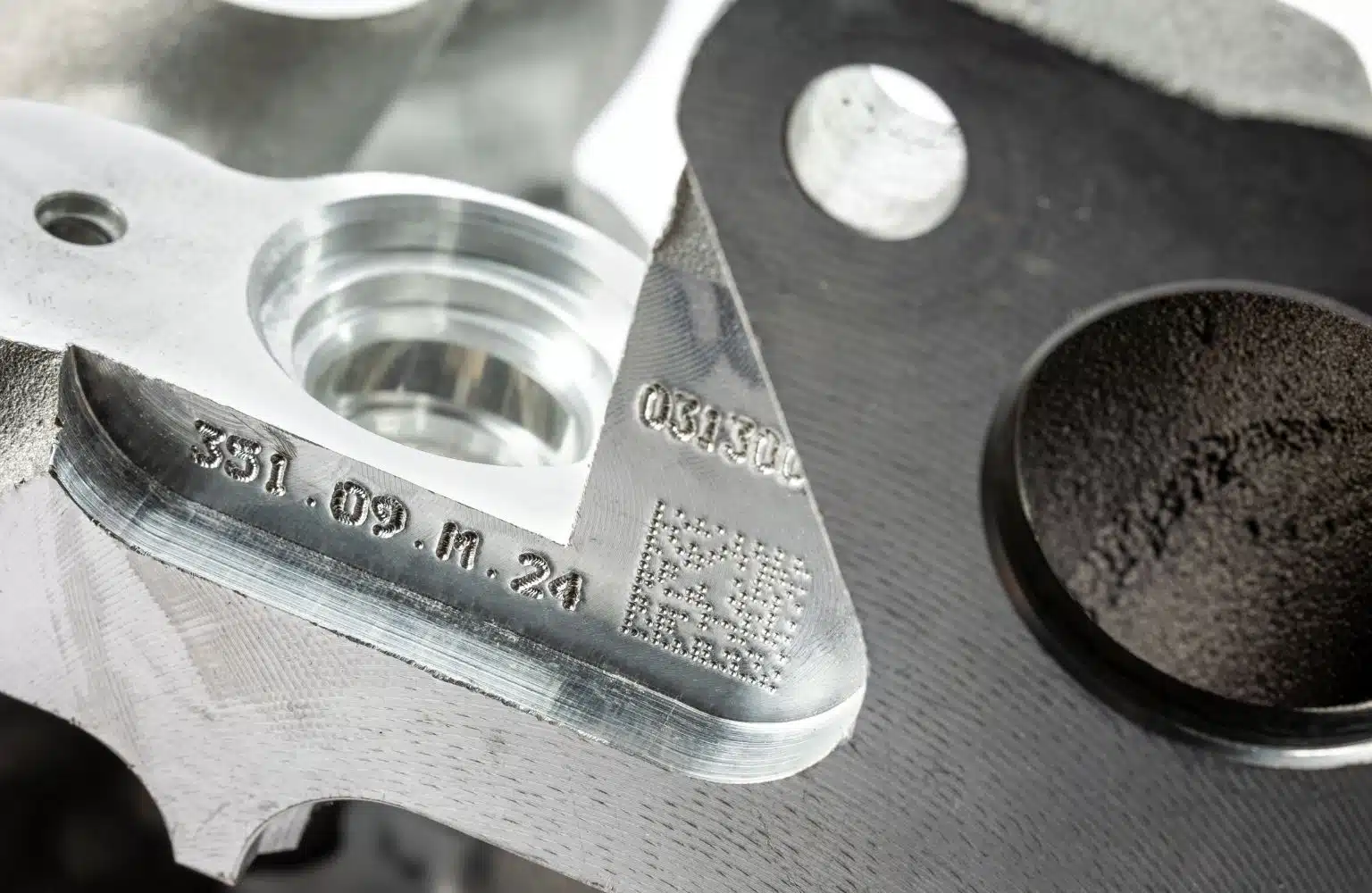

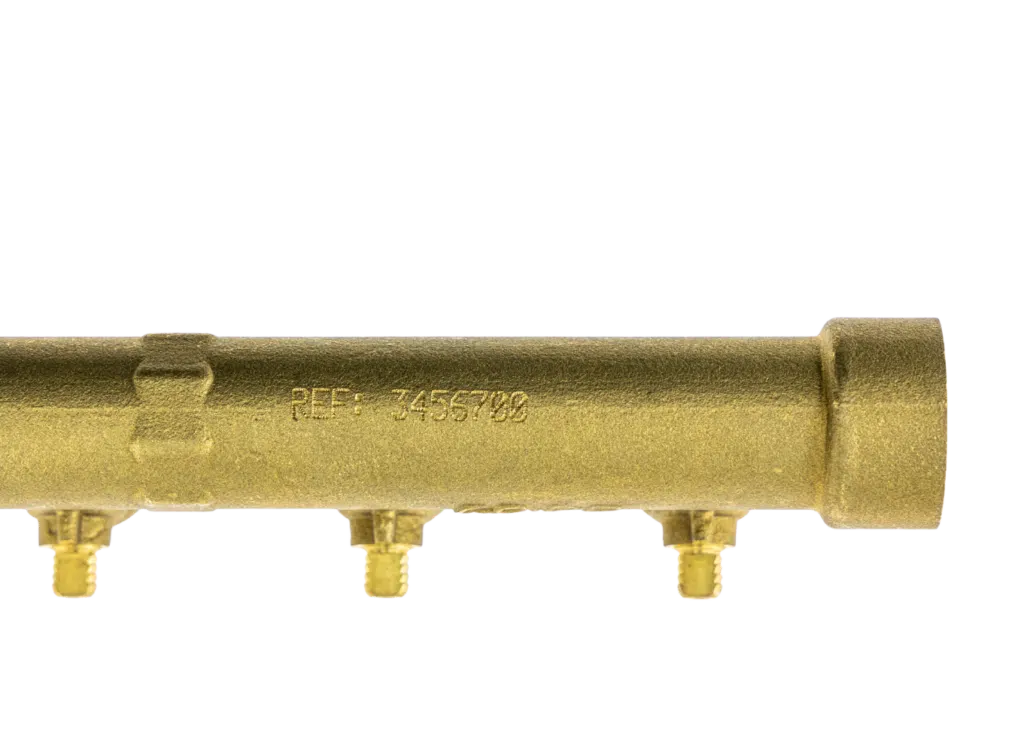

Die Prägenadel aus Wolframkarbid schlägt auf das zu markierende Werkstück ein, wobei sich die Materialoberfläche verformt. Das Markiergerät i53 kann alphanumerische Zeichen, Logos und 2D-DataMatrix-Codes gravieren.



Die einzigartige Markiertechnologie mit elektromagnetischem Antrieb passt sich an unterschiedlichste Formen und Oberflächenbeschaffenheiten an, egal ob diese flach, konkav, konvex, rund, unbehandelt oder bearbeitet sind.
Es wird lediglich ein Stromanschluss benötigt.

Details
Logiciel SFA sur tablette pour Marquage

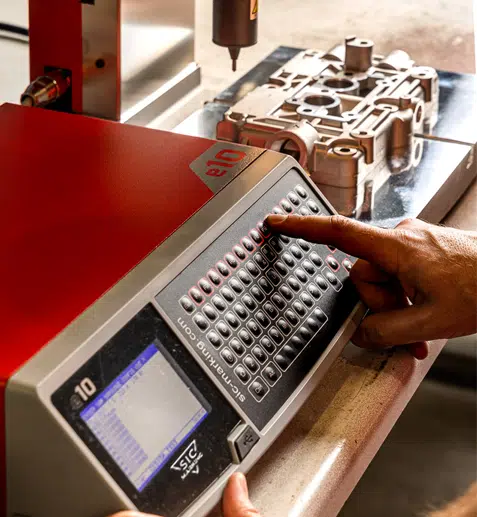

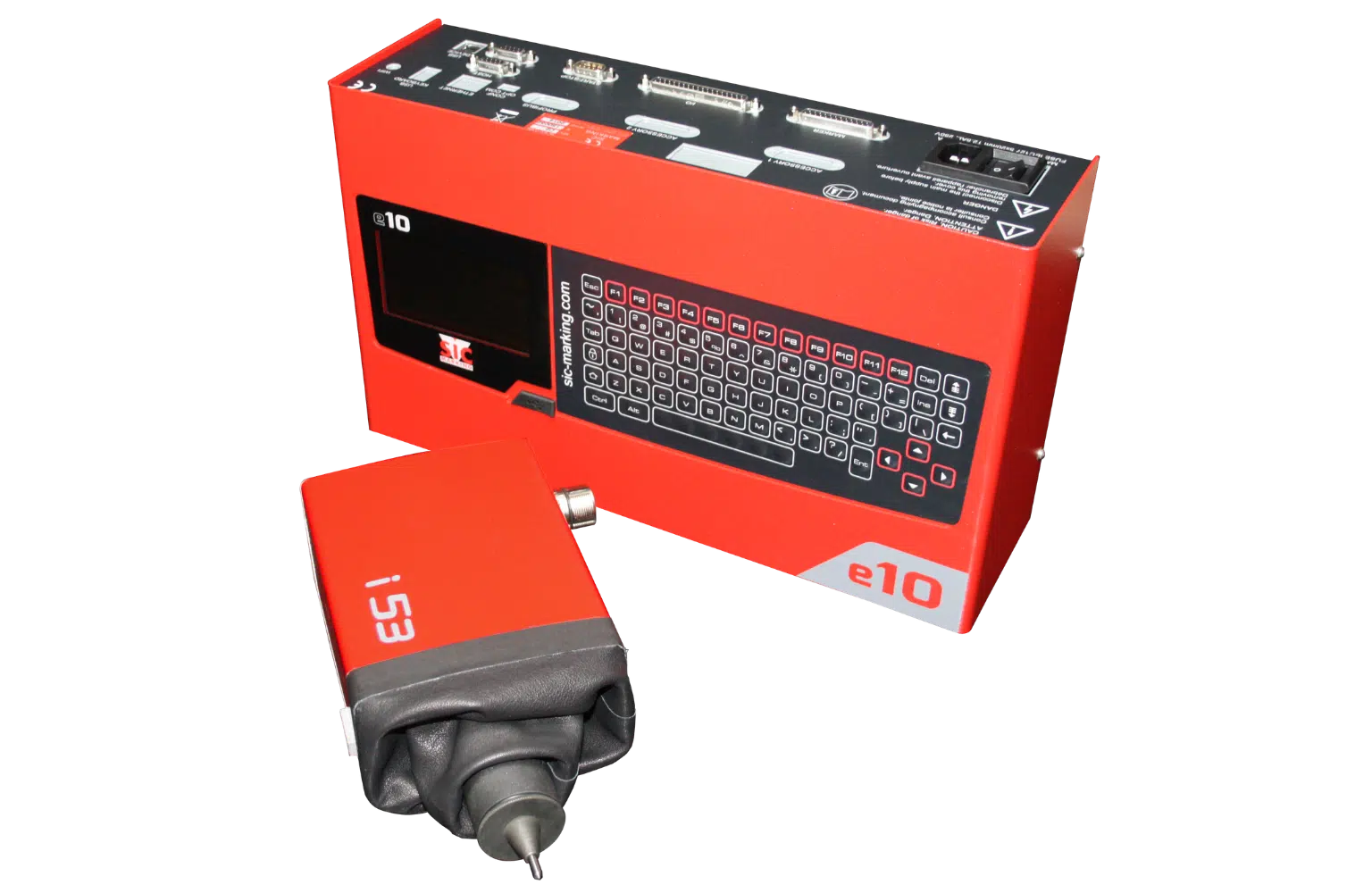

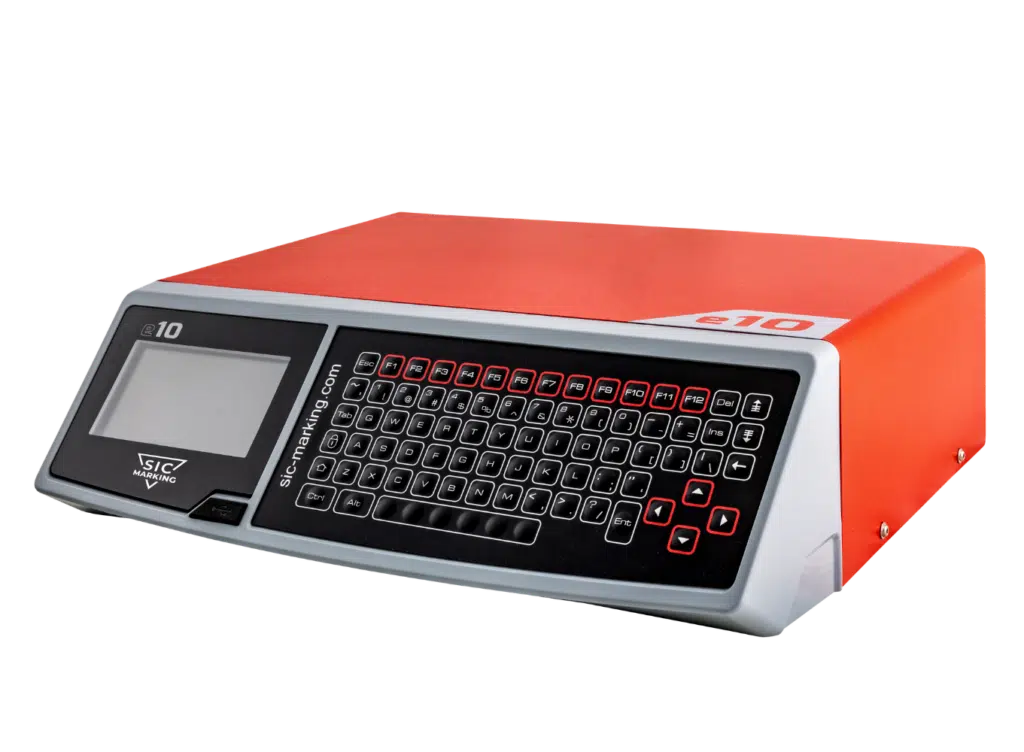

Der leistungsstarke Allround-Controller e10 kann mit zusätzlichen Karten erweitert werden, z. B. mit Kommunikationsschnittstellen für Profinet, Profibus, Ethernet/IP

oder Karten zur Achssteuerung (Translation oder Rotation).



Der Controller ist in der Version e10 R besonders für die Integration in Fertigungslinien geeignet, da er dank seiner kompakten Größe und vertikalen Befestigung in einen Standardschaltschrank eingebaut werden kann.

Mechanische Eigenschaften

Markierfenster

50 x 20 mm

Abmessungen

230 x 130 x 70 mm

Gewicht

2,6 kg

Anschlusskabel

5 m, optional bis zu 15 m

Nadel

Karbid 60 mm

Schutzbalg

Leder

Elektronische Eigenschaften

Abmessungen

112 x 380 x 222 mm oder 140 x 380 x 222 mm mit DIN Hutschiene (optional)

Gewicht

5 kg

LCD-Display

95 x 54 mm

Tastatur

Wasserdichte Folientastatur mit QWERTY-Layout

Leistung

300W

Stromversorgung

Einphasenwechselstrom, 85-260 V, 50-60 Hz

Anzahl steuerbarer Achsen

2 (optional: 3. und 4. Achse)

Steuerungssoftware

Markierdateien

Über 2000

Speicher

7 110 Kb

Alphanumerische Zeichen

Seriennummer, Zeitstempel

Logos

Erstellung in der PC-Software

DataMatrix

bis zu 348 Zeichen, 48 x 48 Zellen

Schriftarten

Arial, Courier, OCR und OCRA

Stil

Winkel- und Bogenbeschriftung, invertiert und gespiegelt

Geschwindigkeit

bis zu 5 Zeichen pro Sekunde

Zeichengröße

Von 0,1 mm bis 99 mm

Schlagstärke

9 Schlagstärken

Markiertiefe

Bis zu 0,5 mm

Punktdichte

0,05 mm

Maximaler Nadelfahrweg

Bis zu 8 mm

Schichtmanagement

max. 10 Teams

Passwortschutz

3 Sicherheitsstufen

Verlaufsfunktion

Passwortgeschützt

Wartungsassistent

Selbstdiagnosefunktion

Verfügbare Sprachen

17

KOMMUNIKATION
Ports

RS232, RS422, USBx2, RS485, Profibus sowie Ethernet als Option

Eingänge/Ausgänge

16

Eingang externe Tastatur

USB

Externer Ausgang

5 V – 0,5 A und 24 V – 0,5 A

Logos

Software zur Erstellung und Übertragung der Logos

Datei-Backup auf PC

PC-Software oder USB-Stick

Verknüpfung mit Datenbank

Option

Optionen

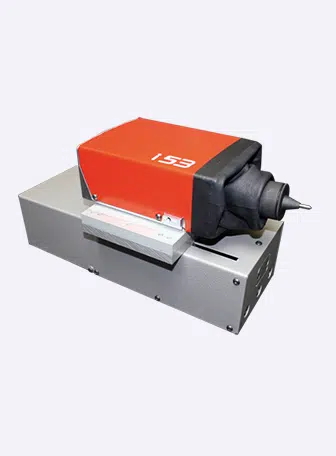

DIGITALE Z-ACHSE 50-250 MM

KOMMUNIKATIONSSCHNITTSTELLEN

CONTROLLER e10 R
