Nadelpräger

E-SMART





All-in-one-Gerät
Robuste Mechanik
Optional mit Akku
E SMART
Description

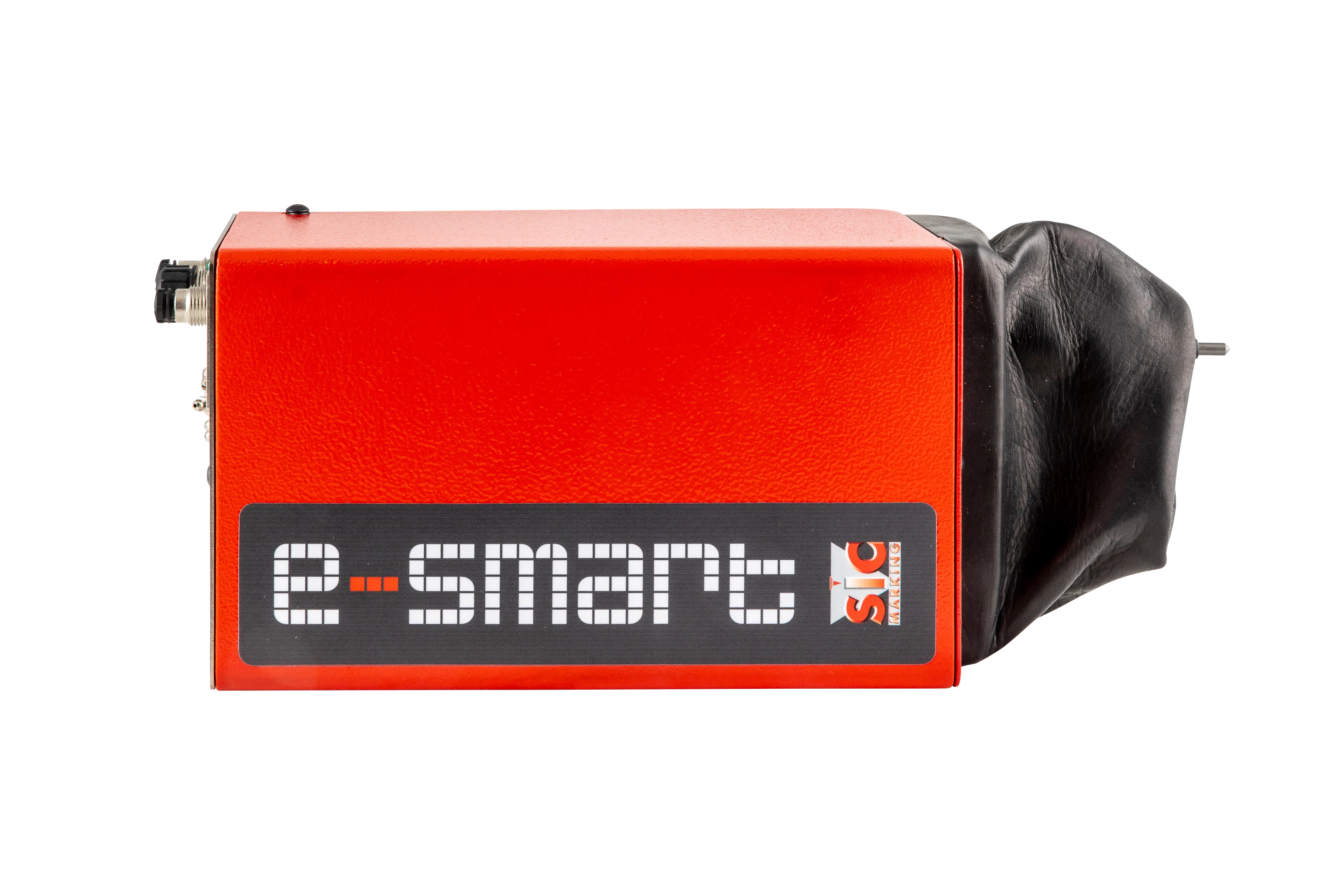

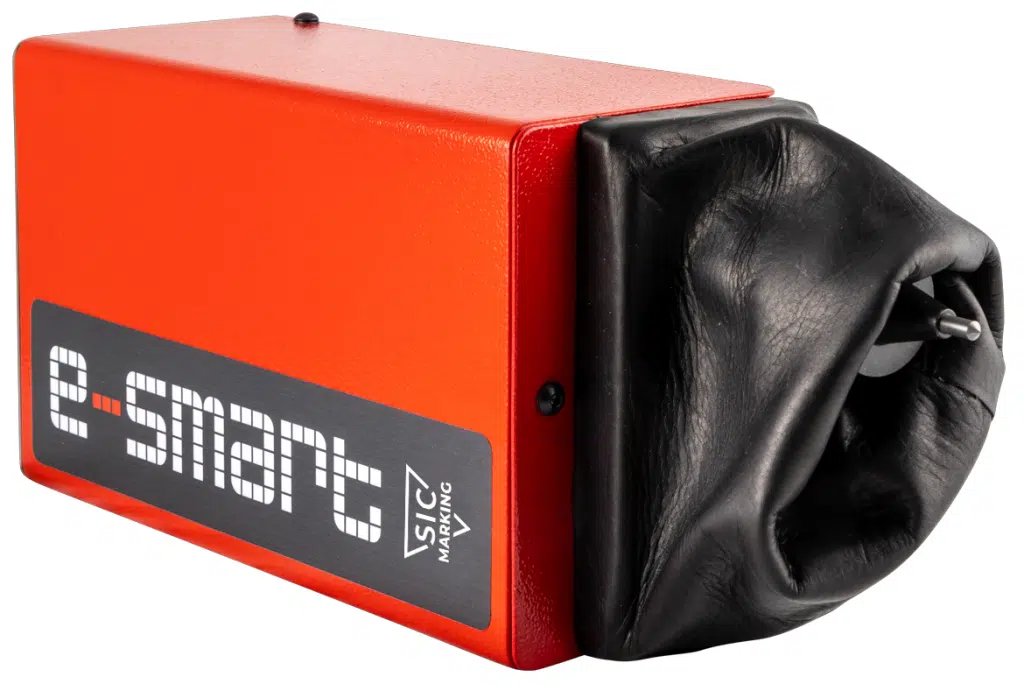

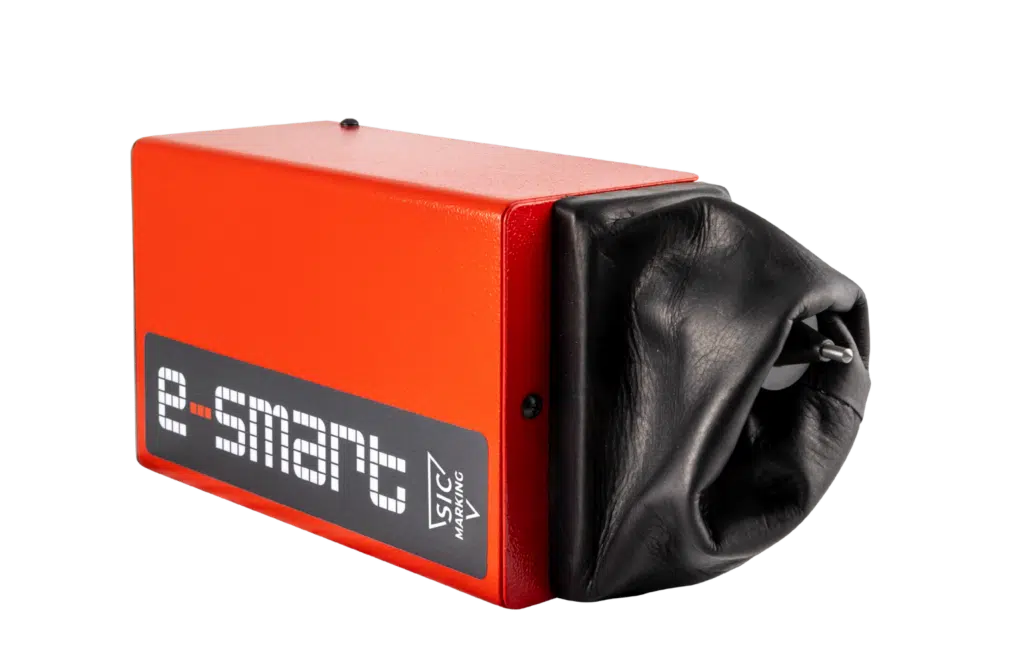

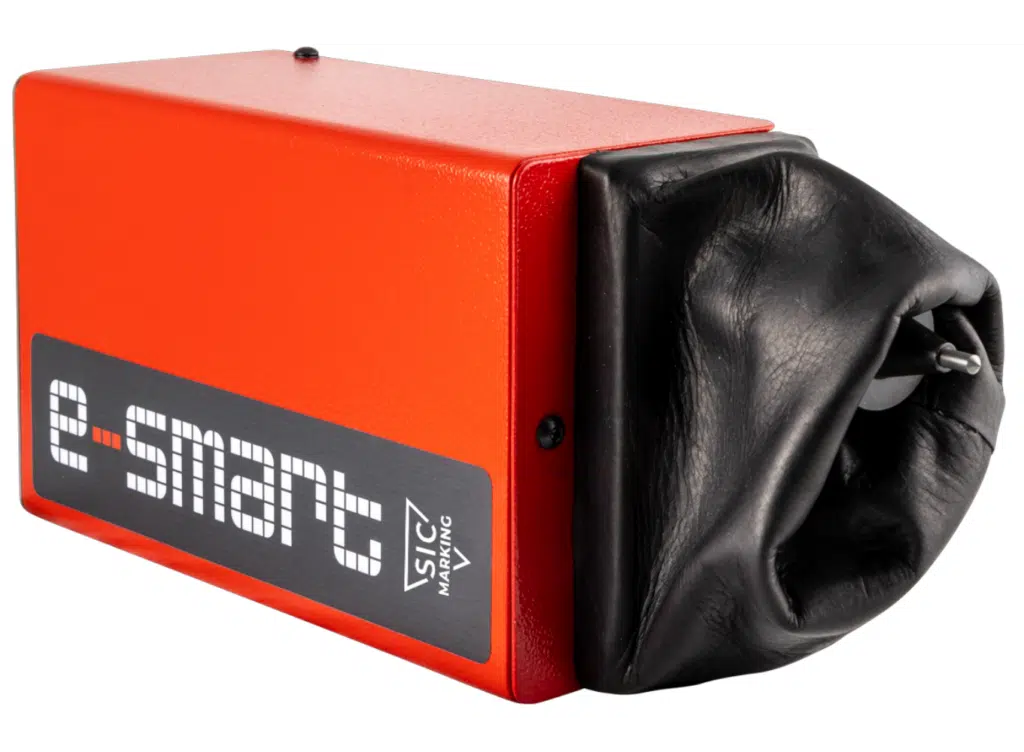

Der elektromagnetische Nadelpräger E-SMART lässt sich nahtlos in eine Fertigungslinie integrieren.



Der E-SMART ist ein ALL-IN-ONE-Markiergerät.
Er wurde für die einfache Integration in Fertigungslinien in der Industrie entwickelt, indem die gesamte Steuerungselektronik im Markierkopf untergebracht wurde.

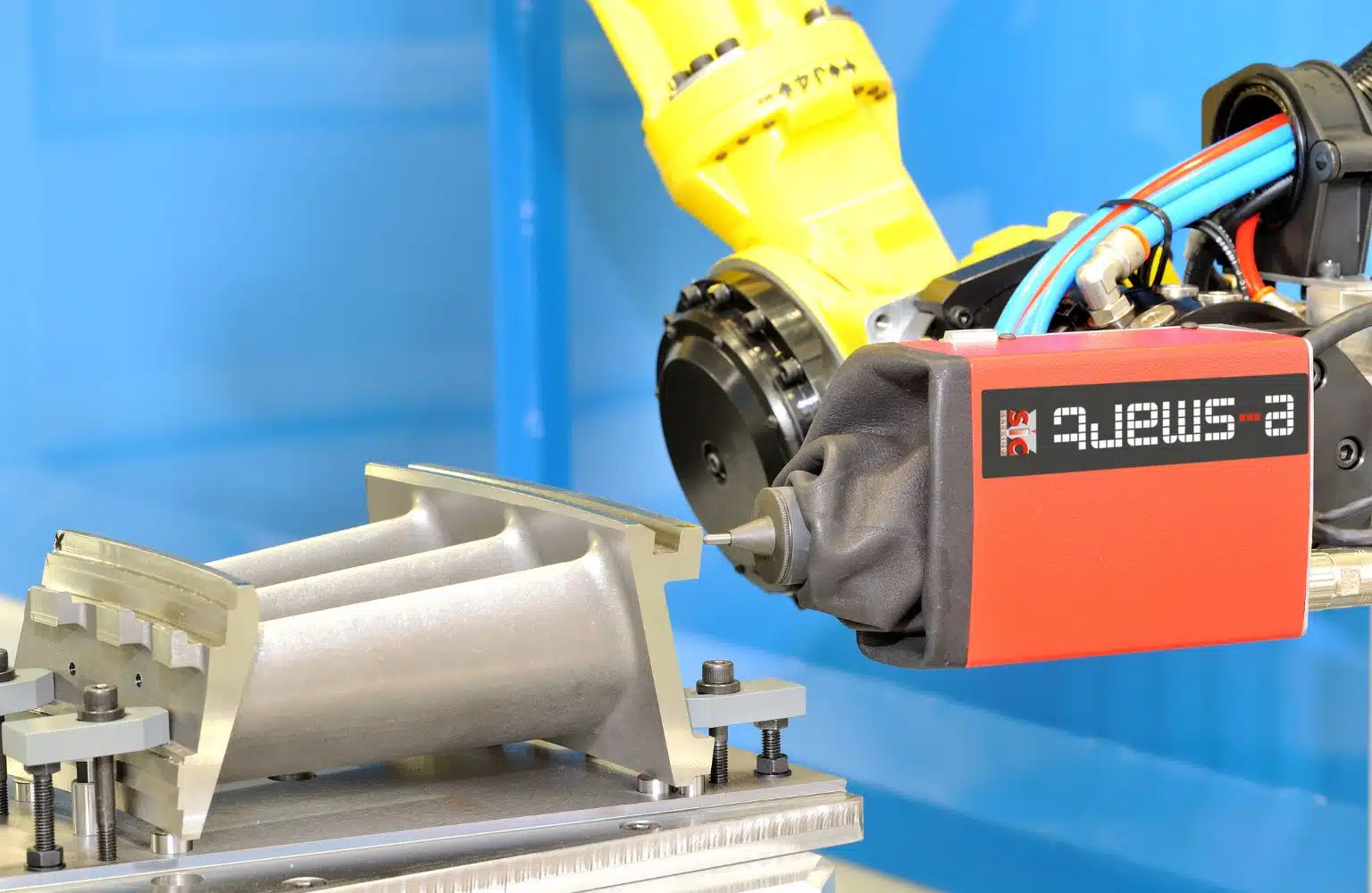

Das Gerät kann in eine FERTIGUNGSLINIE, ROBOTERZELLE oder CNC-MASCHINE montiert werden.

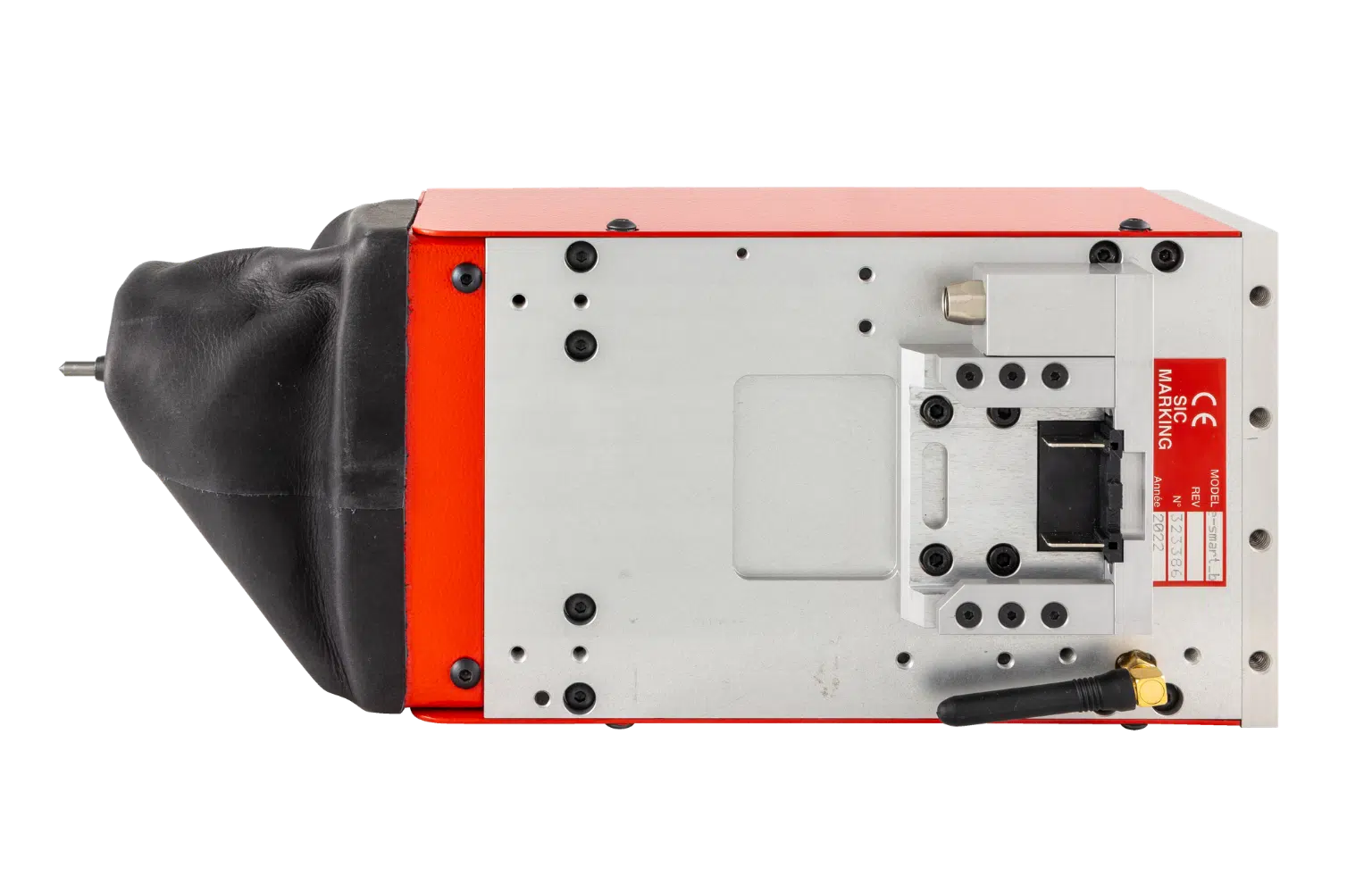

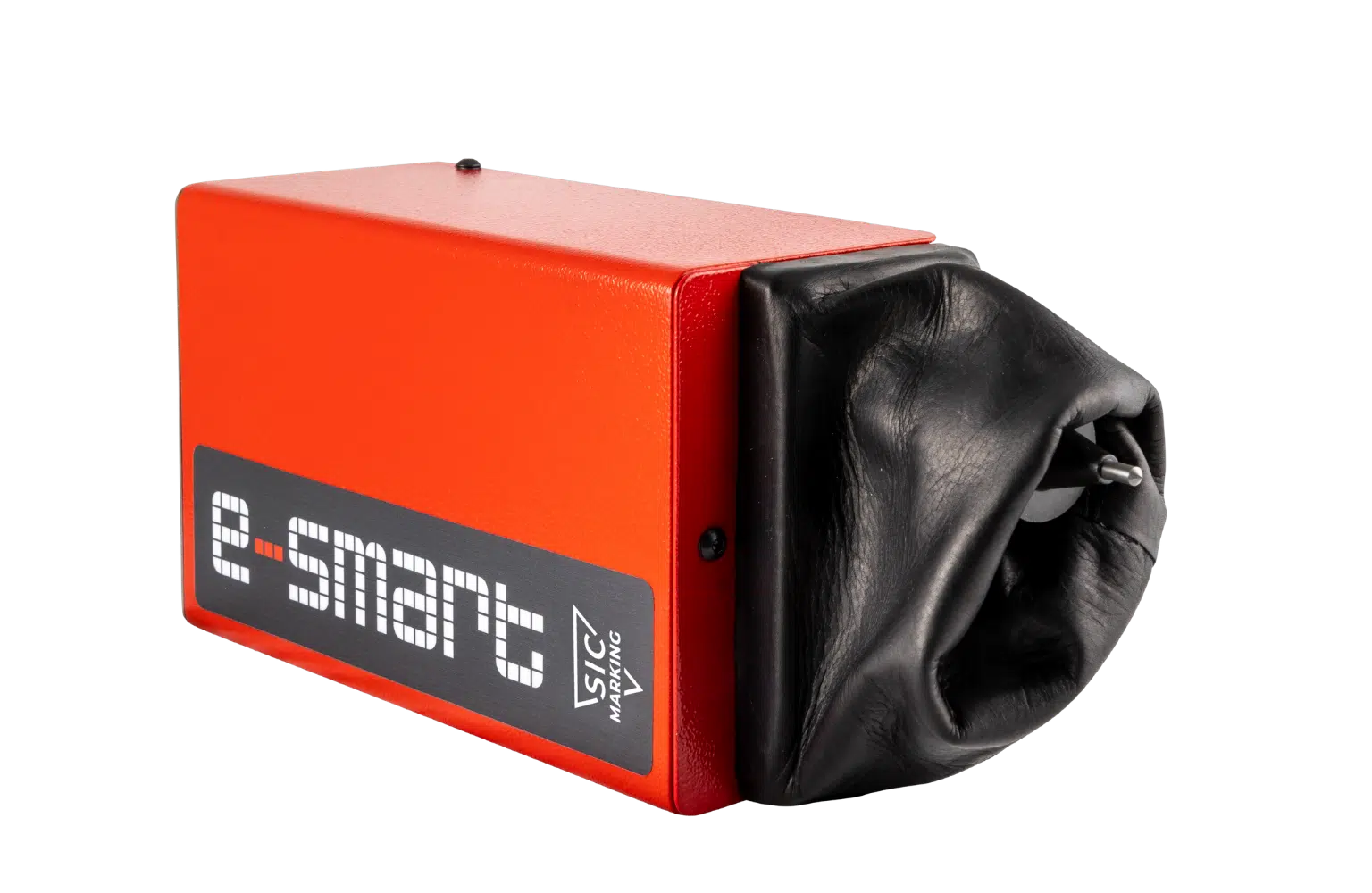

Die ROBUSTE MECHANIK aus Aluminiumguss wird durch einen Schutzbalg aus Leder vor Spritzern und Metallpartikeln bewahrt.



Der Nadelpräger ermöglicht die BESONDERS SCHNELLE UND DAUERHAFTE MARKIERUNG VON UNTERSCHIEDLICHSTEN MATERIALIEN, von Kunststoff bis Stahl mit einer Härte von bis zu 62 HRC.
Durch seine einfache Bedienung können Werkstücke mit unterschiedlichen Bauformen und Oberflächenbeschaffenheiten markiert werden.

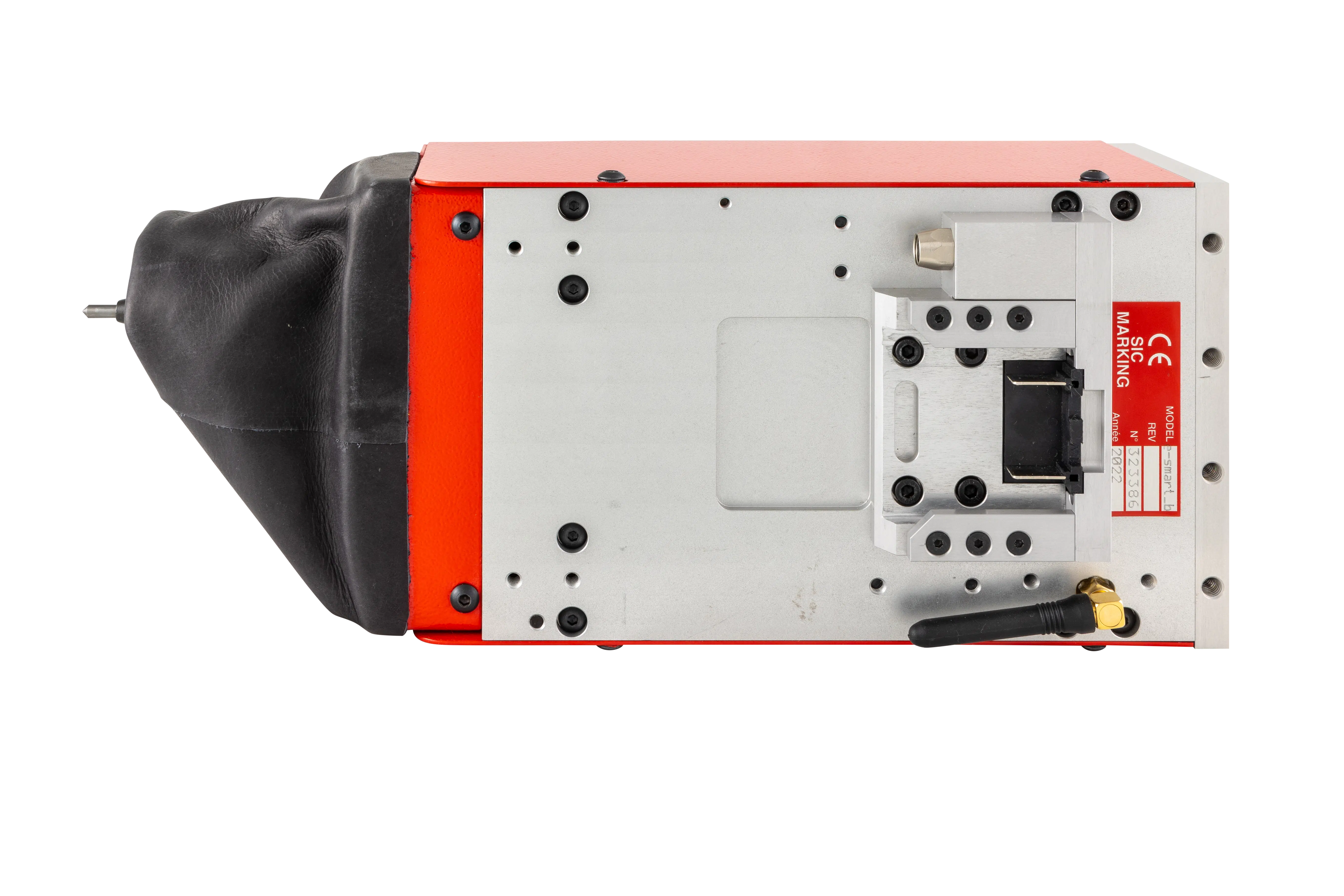

Der E-SMART ist mit einer AKKU-OPTION erhältlich, um vollkommen autonom arbeiten zu können.

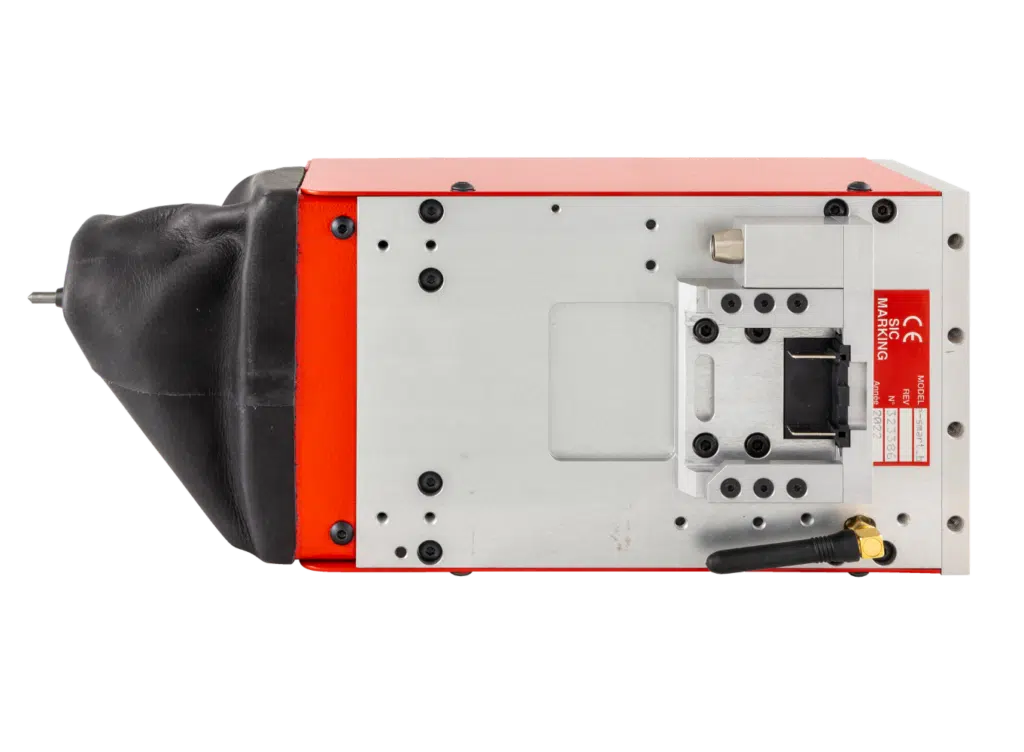

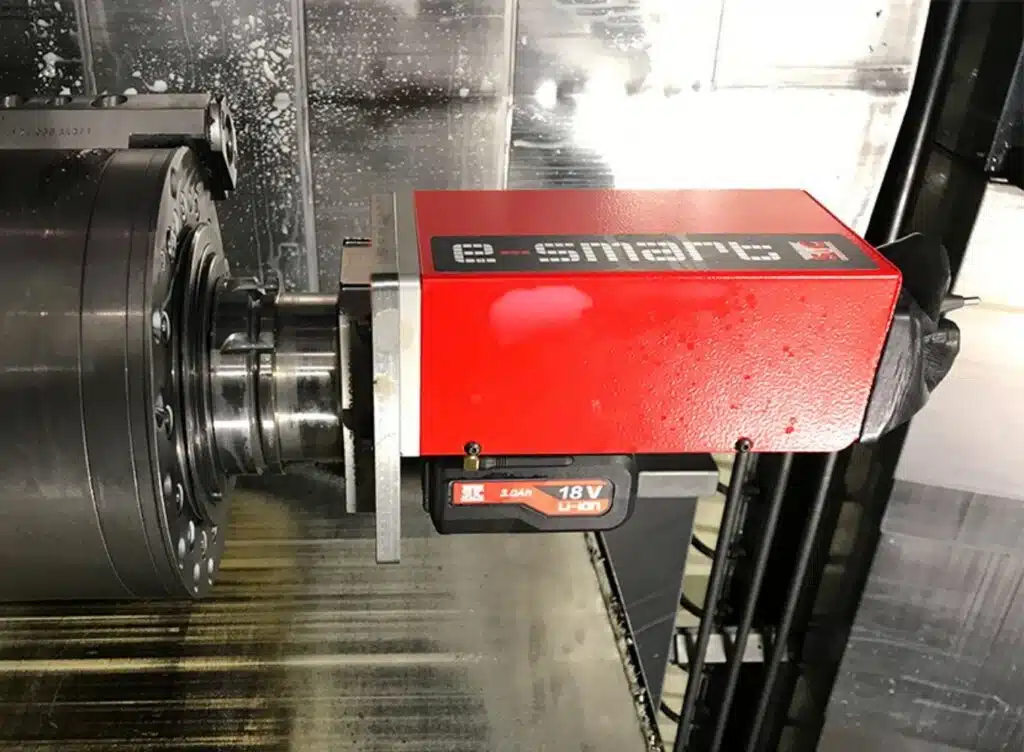

Mit einer ADAPTATIONSPLATTE können Werkzeughalter jeder Art montiert werden, um das Gerät im Werkzeugmagazin eines CNC-Bearbeitungszentrums zu integrieren.

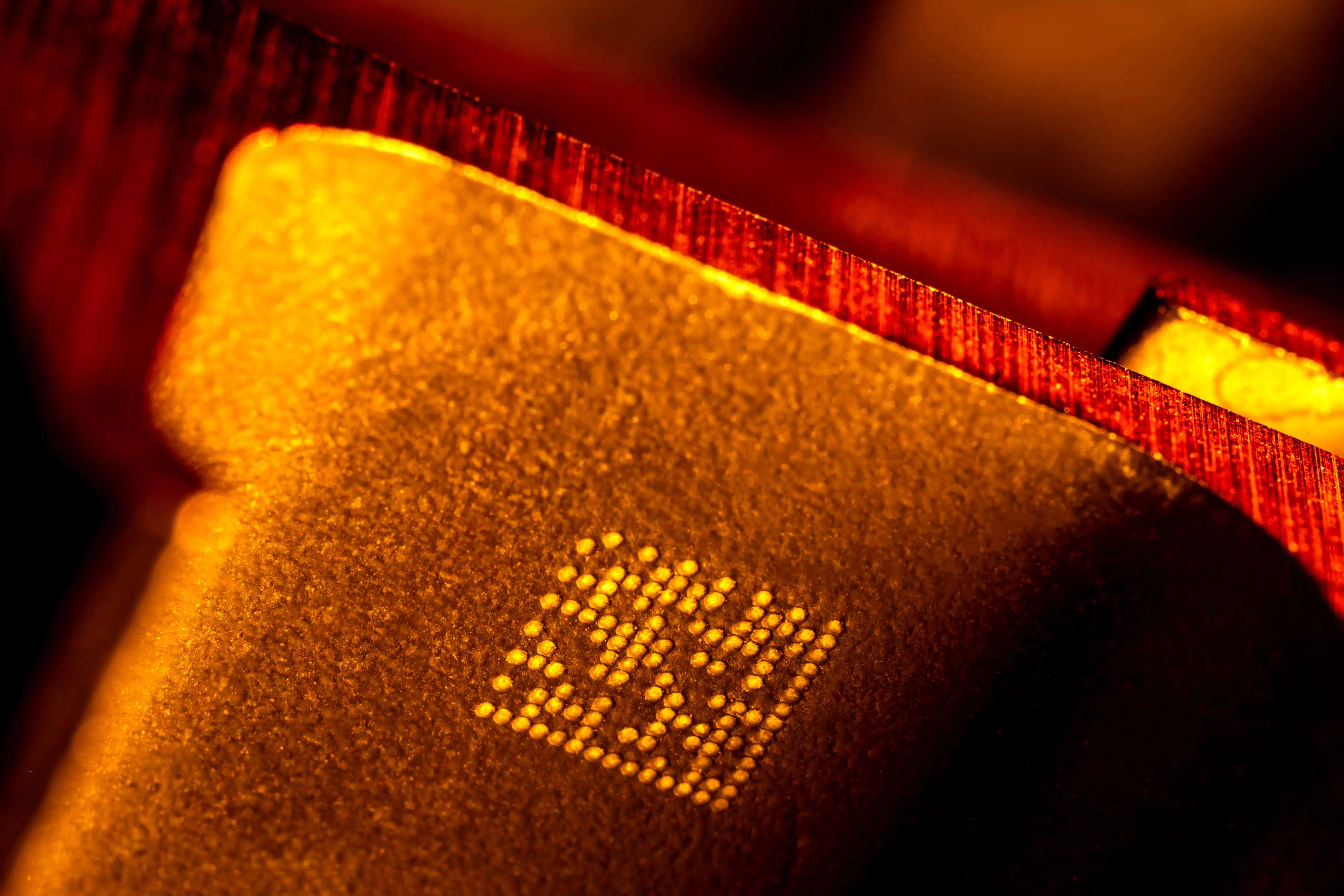

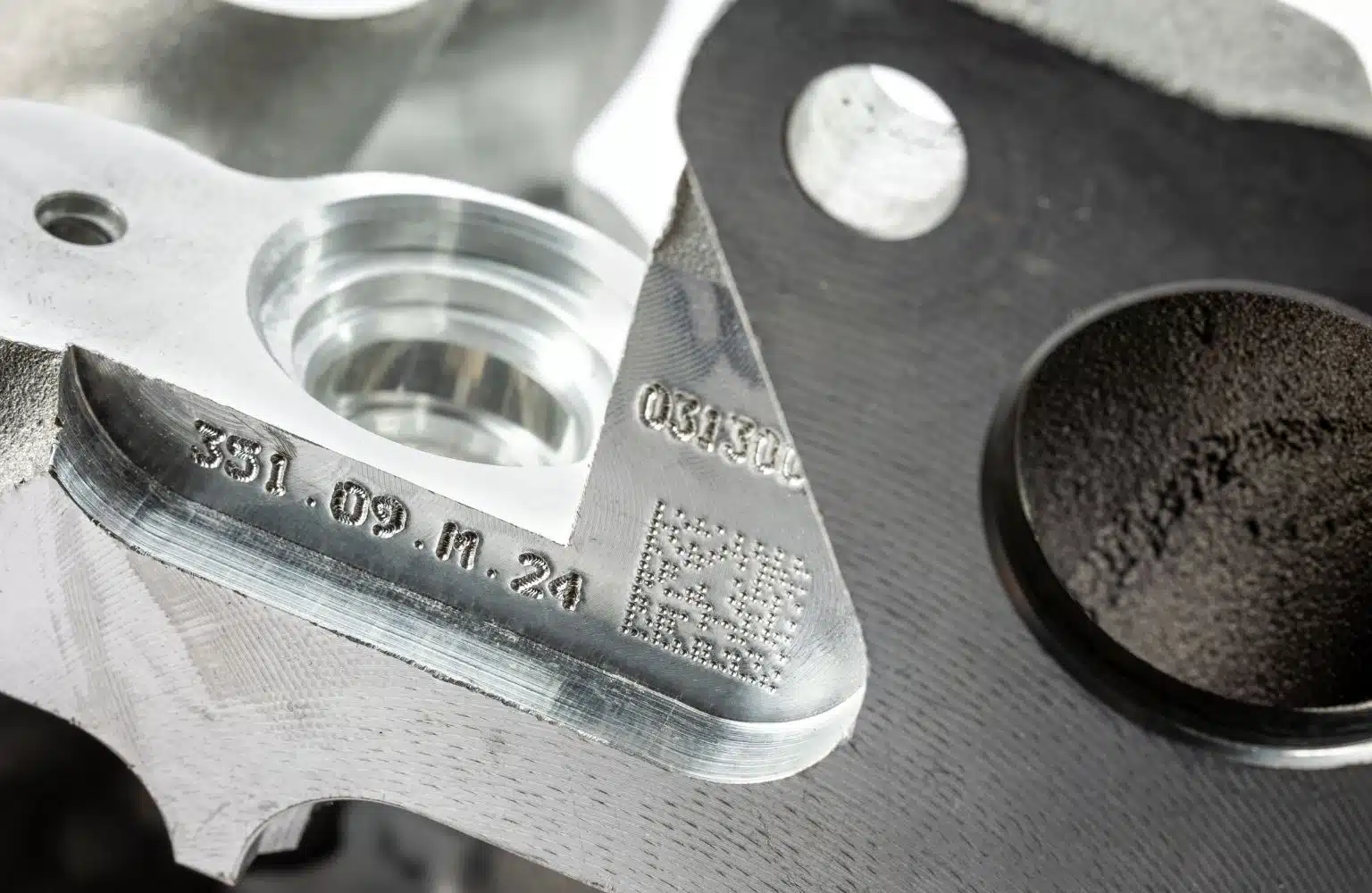

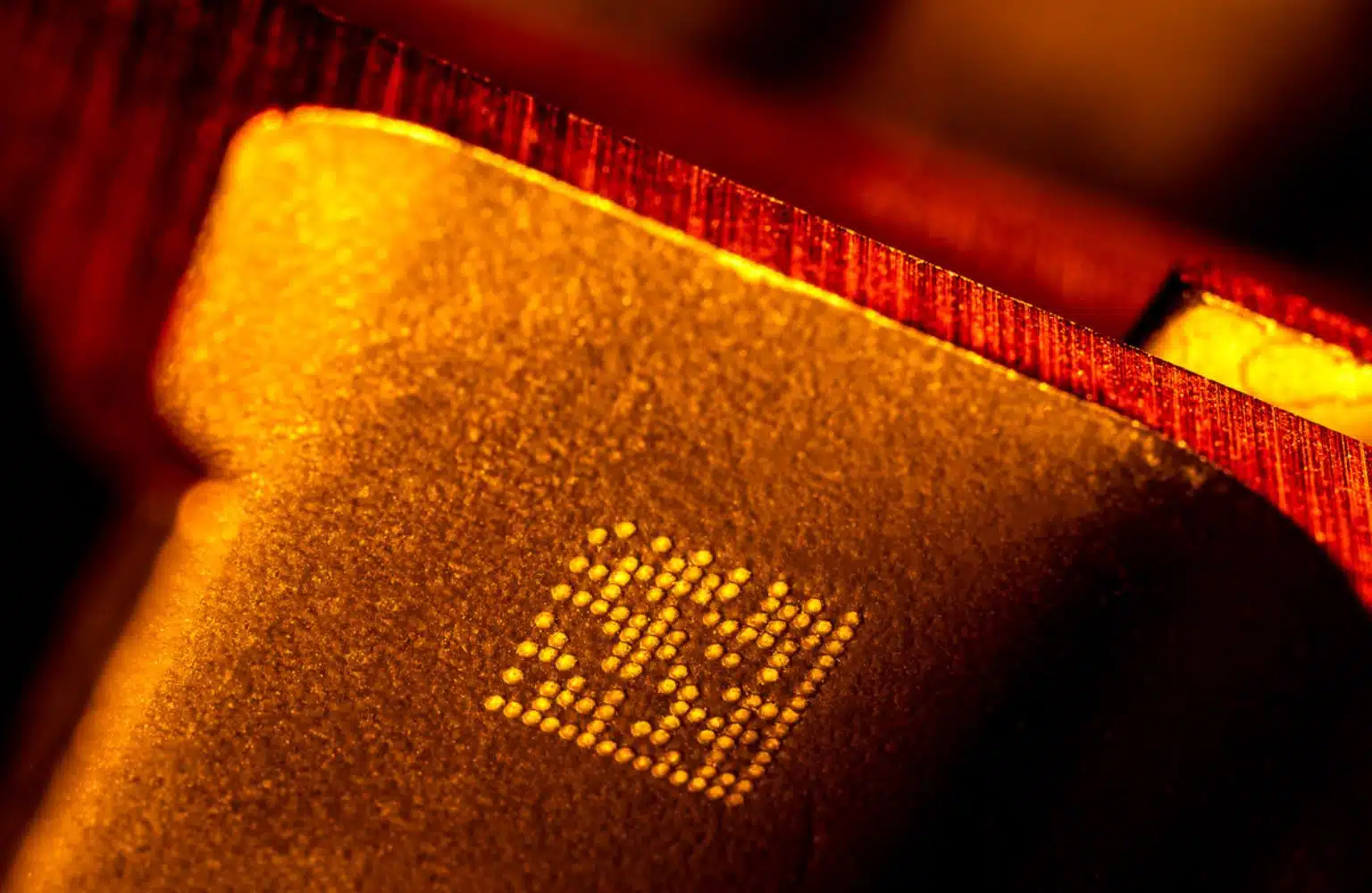

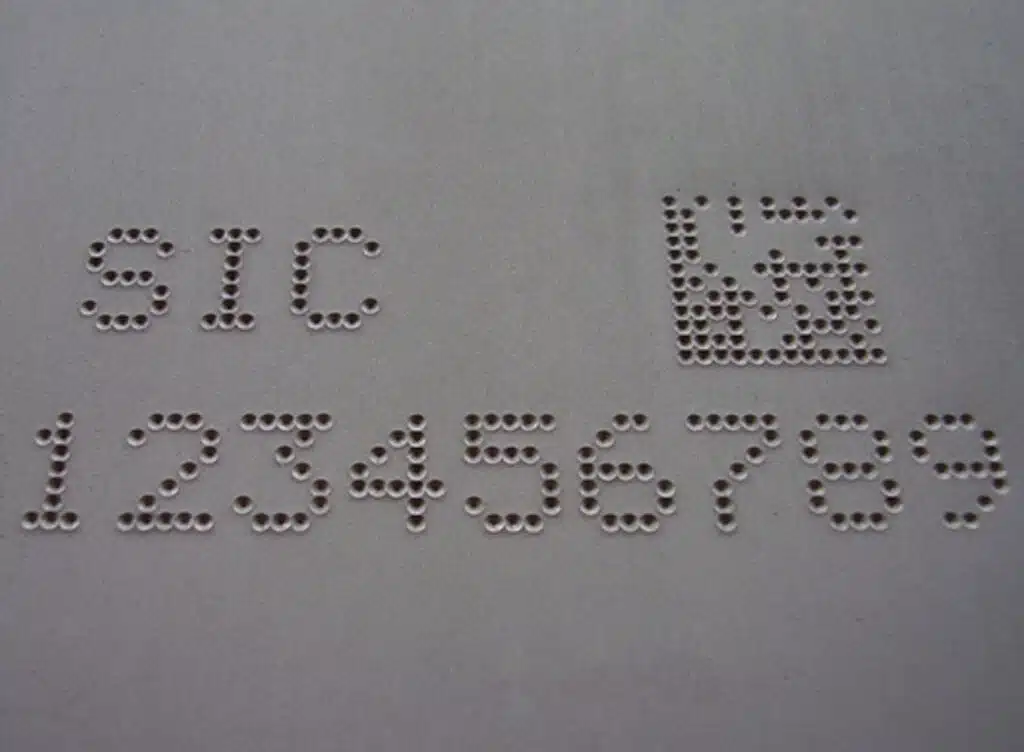

Mit dem Nadelpräger E-SMART können alphanumerische Zeichen, Logos, 2D-DataMatrix-Codes und QR-Codes markiert werden.

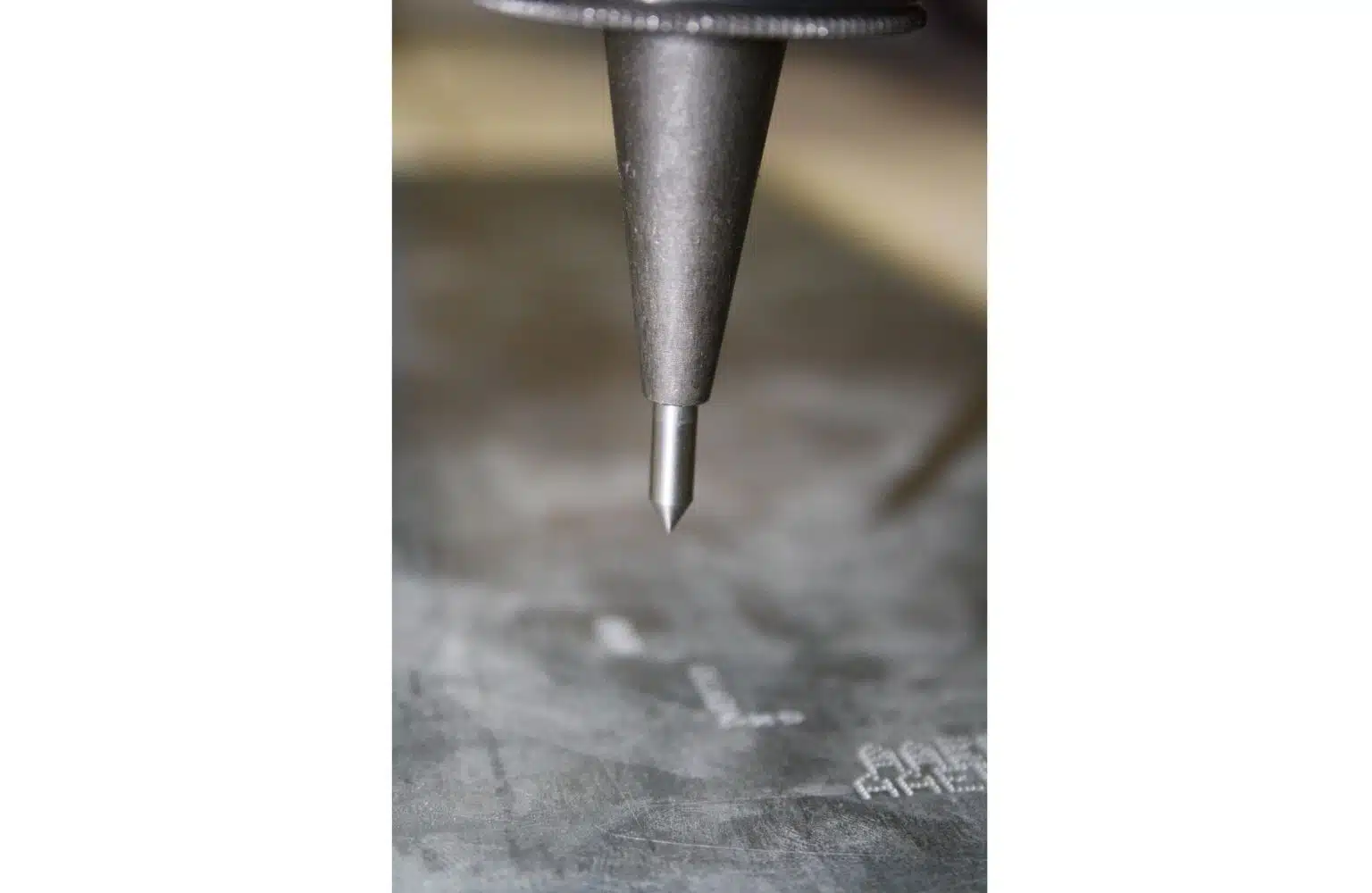

Bei der Nadelprägetechnik wird die Markierung dauerhaft und fälschungssicher direkt in das Material eingeschlagen. Dazu trifft eine Prägenadel aus Wolframkarbid wiederholt mit hoher Frequenz auf das Material, das sich an den Aufschlagstellen verformt.

E-SMART Bildergalerie

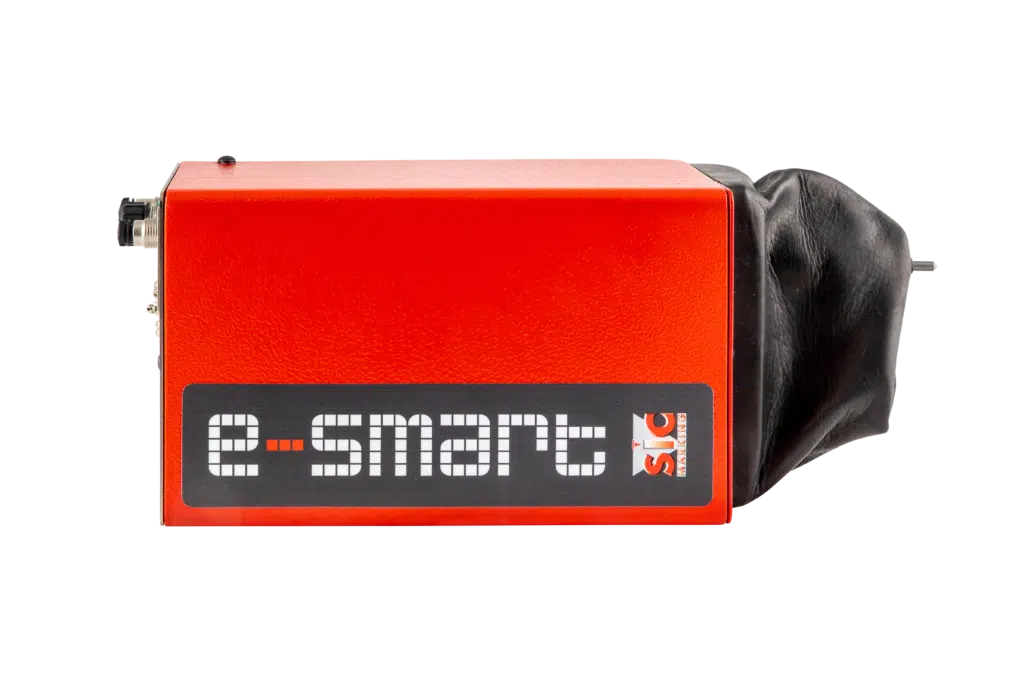

machine de marquage esmart
machine de marquage esmart

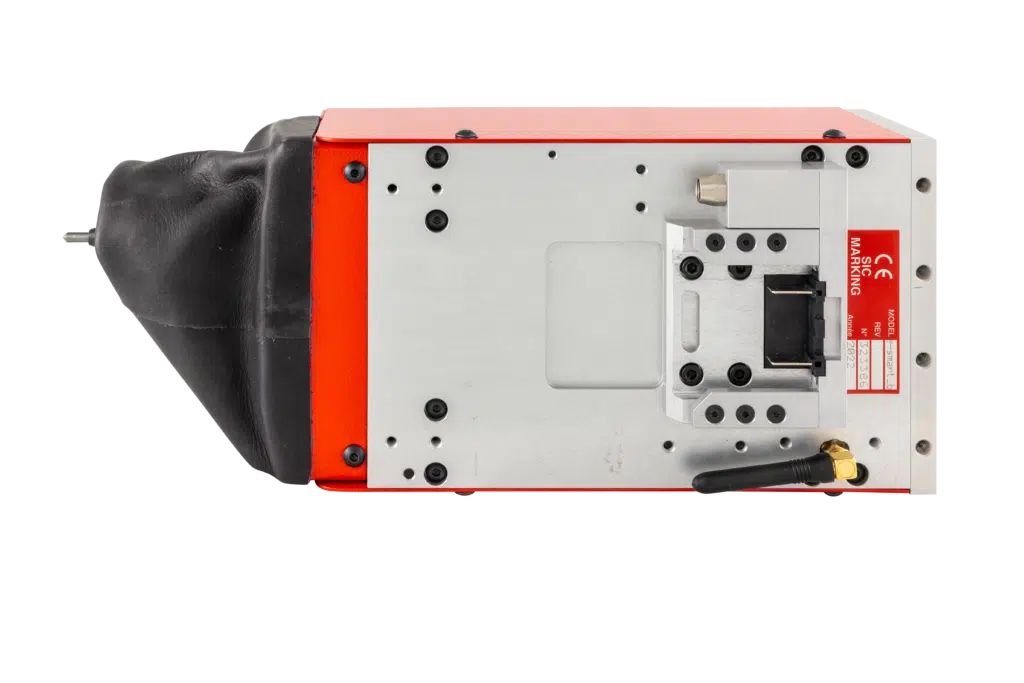

machine de marquage m icro p

Mechanische Eigenschaften

Markierfenster

50 x 20 mm

Abmessungen

312 x 122 x 88 mm

Gewicht

3,5 kg

Anschlusskabel

5 m, optional bis 10 m

Nadel

Karbid 60 mm

Schutzbalg

Leder

Elektronische Eigenschaften

Steuerungssoftware

Markierdateien

> 1.000 Dateien

Speicher

> 100 MB

Alphanumerische Zeichen

Seriennummern, Datumscodierung

Logos

Download von einem PC oder einem USB-Stick

Schriftarten

5×7, Arial, Courier, OCR, OCR_BOLD und OCRA

Markierung

Linear, radial, winkelförmig, DataMatrix, Logo, Spiegelschrift

Zeichengröße

Von 0,1 mm bis 20 mm

Markiertiefe

Bis zu 0,3 mm (materialabhängig)

Auflösung zwischen den Punkten

0,05 mm

Passwort

1 Sicherheitsstufe

Software

in 15 Sprachen

Markierverlauf

Dublettenschutz

KOMMUNIKATION
Ports

RS232, USB

PC-Software

Erstellung und Übertragung von Backup-Dateien, Logos

Optionen

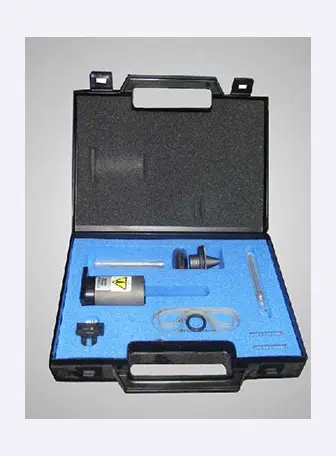

WARTUNGSSET FÜR E-SMART

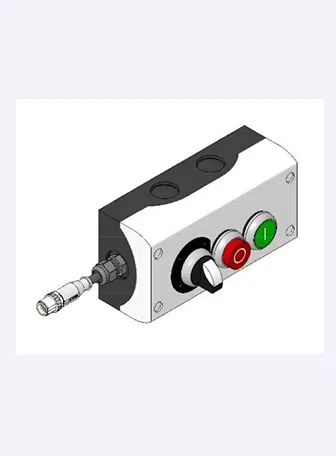

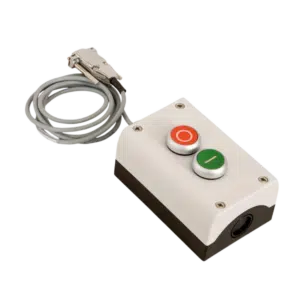

START-STOPP-BOX MIT DATEI-WAHLSCHALTER

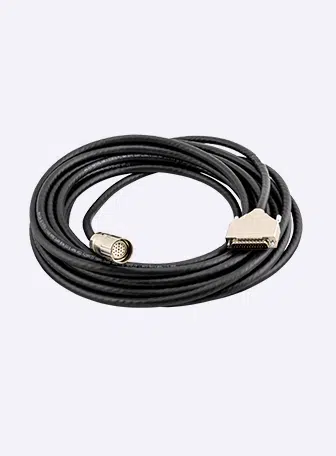

VERBINDUNGSKABEL 10 M
