Nadelpräger

i143





Großes Markierfenster
2D-Code-Markierung von besonders hoher Qualität
Intensiver Einsatz

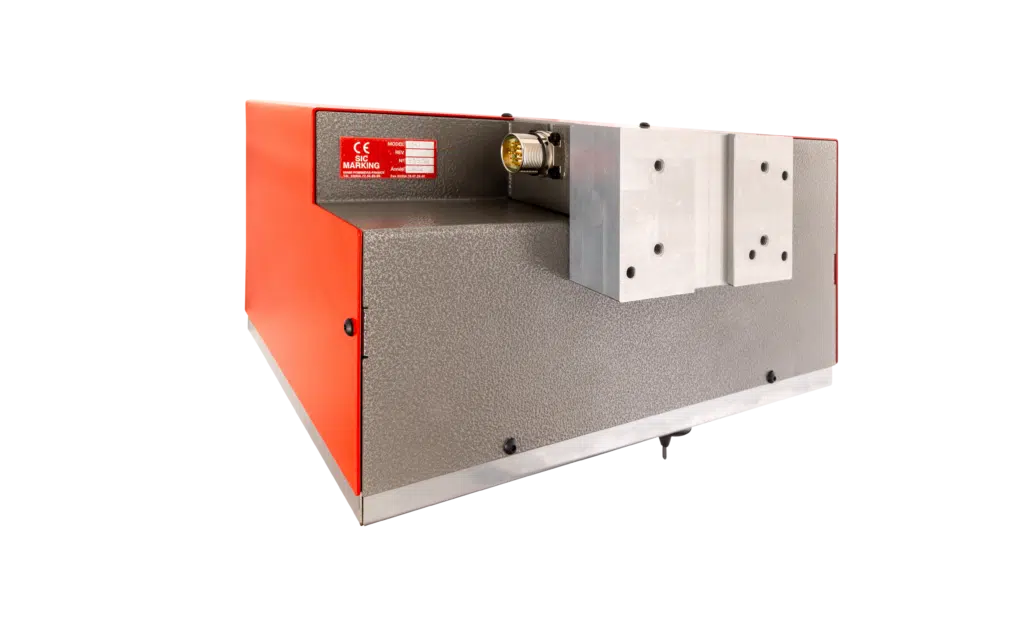

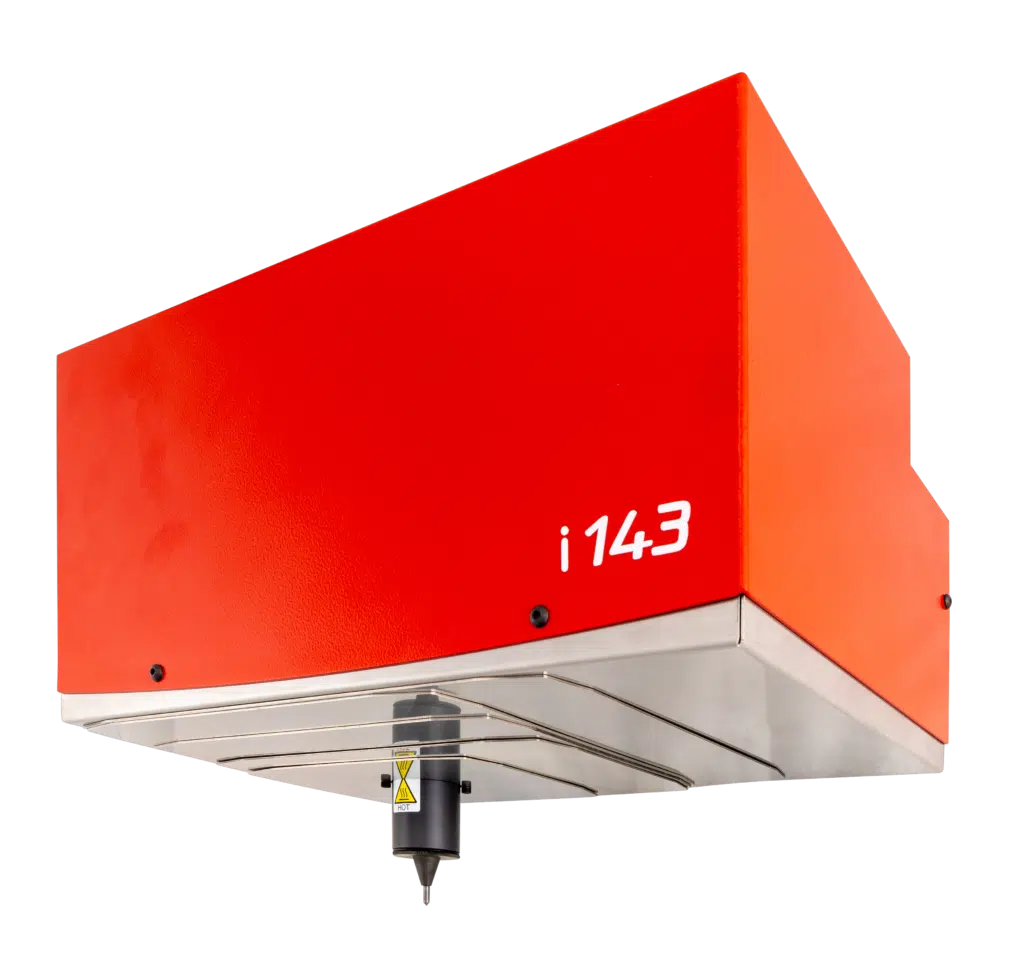

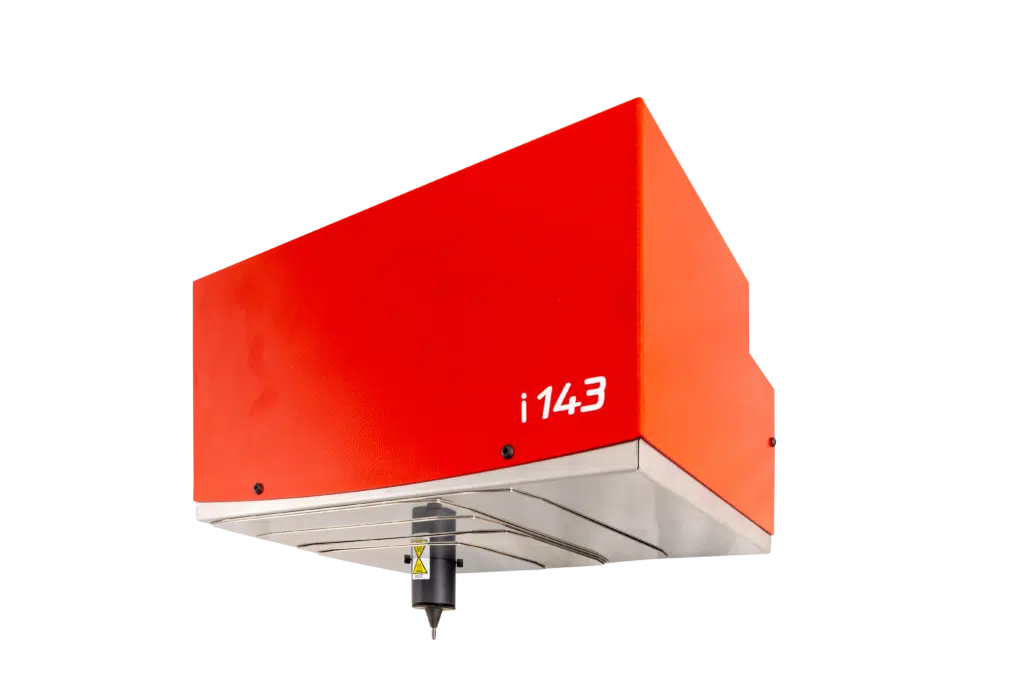

machine de marquage micro percussion i143
Beschreibung

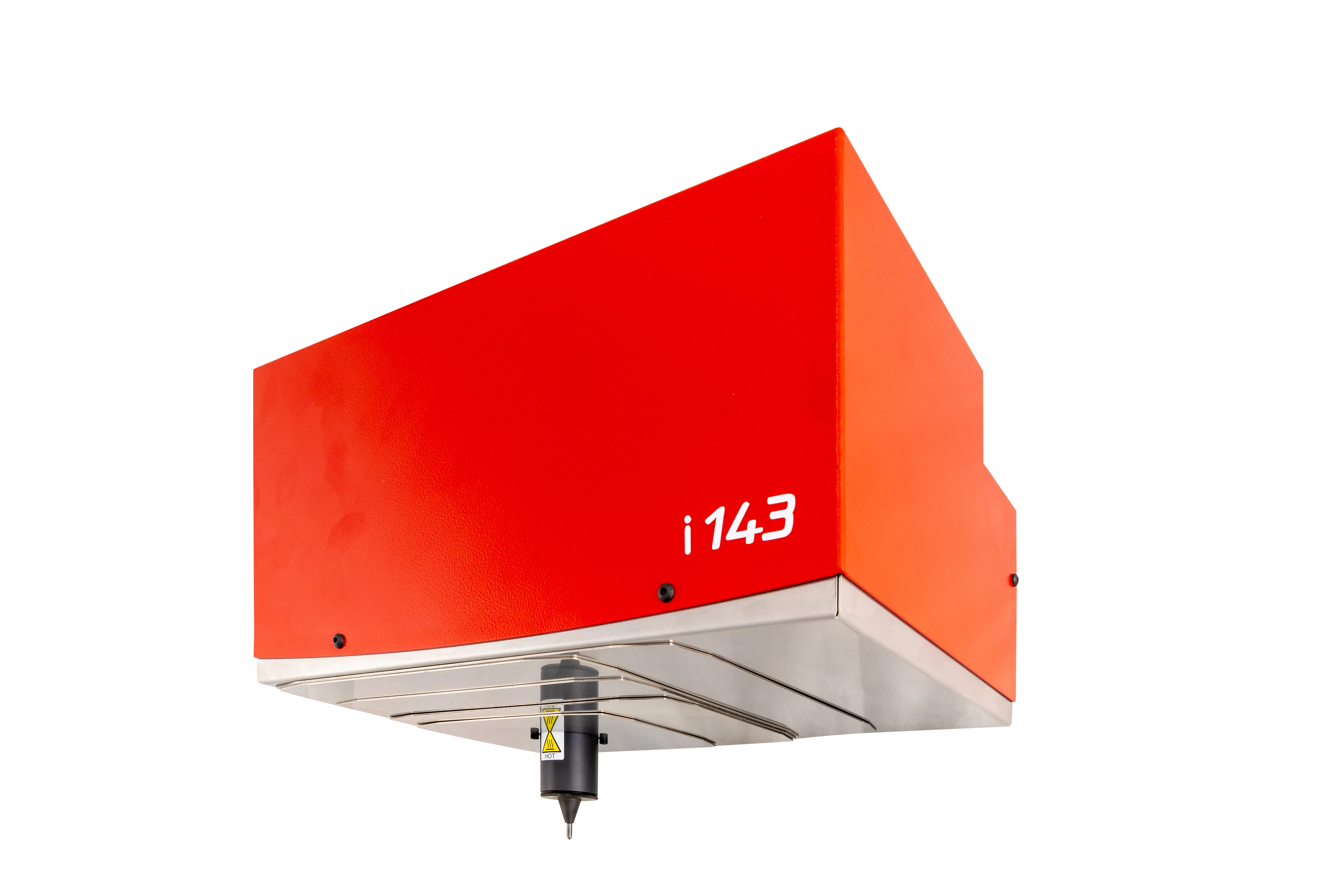

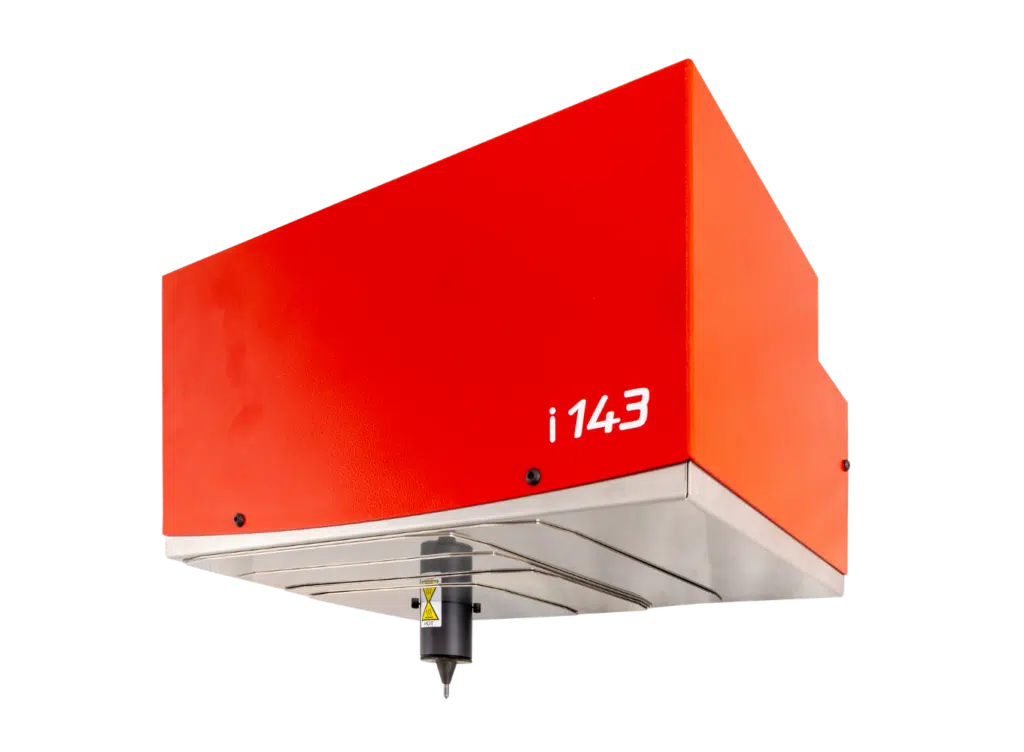

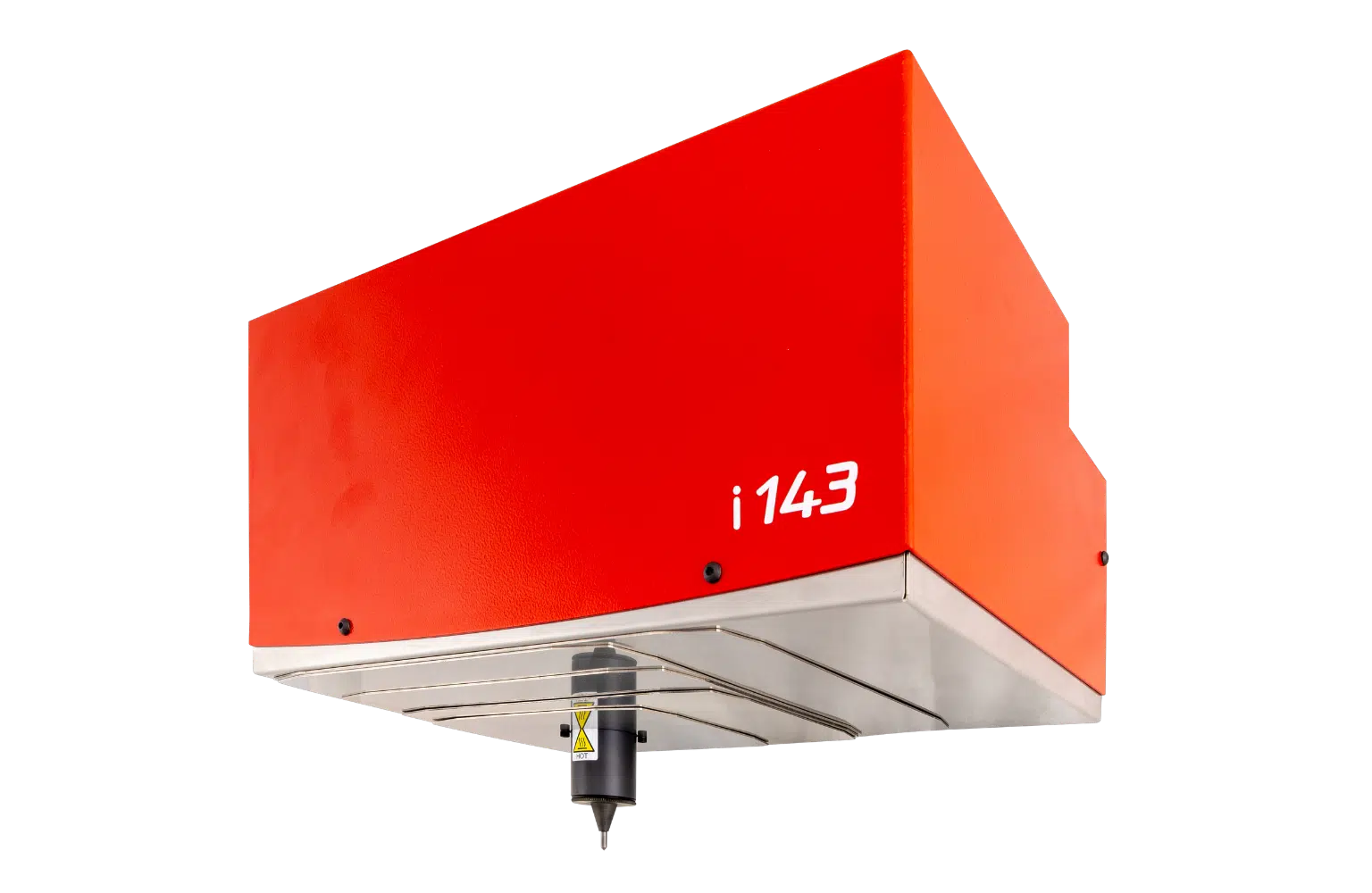

Der elektromagnetische Nadelpräger i143 kann Werkstücke jeder Art markieren, da er über einen besonders großen Markierbereich verfügt: 150 x 100 mm.

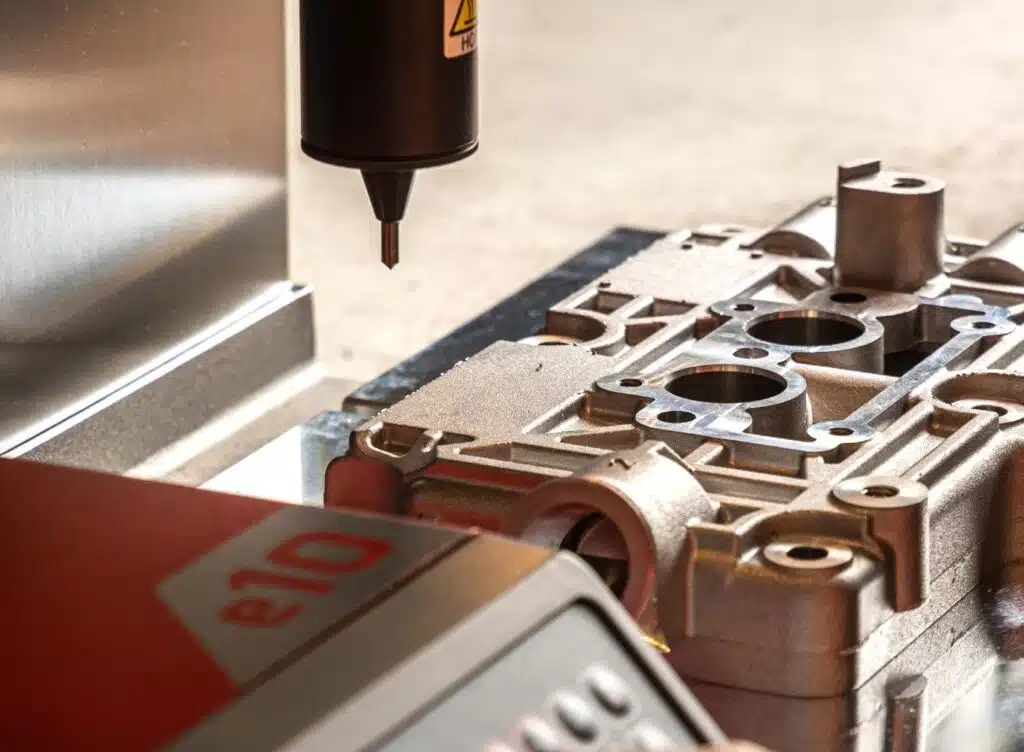

Das Nadelmarkiergerät i143 wurde für die einfache Integration in automatisierte Fertigungslinien in der Industrie entwickelt.
Das Gerät, das mit einer präzisen elektromagnetischen Steuertechnik und einem Kreuztisch ausgestattet ist, eignet sich hervorragend für besonders hochwertige Markierungen von 2D-Codes (DataMatrix, QR-Codes …).

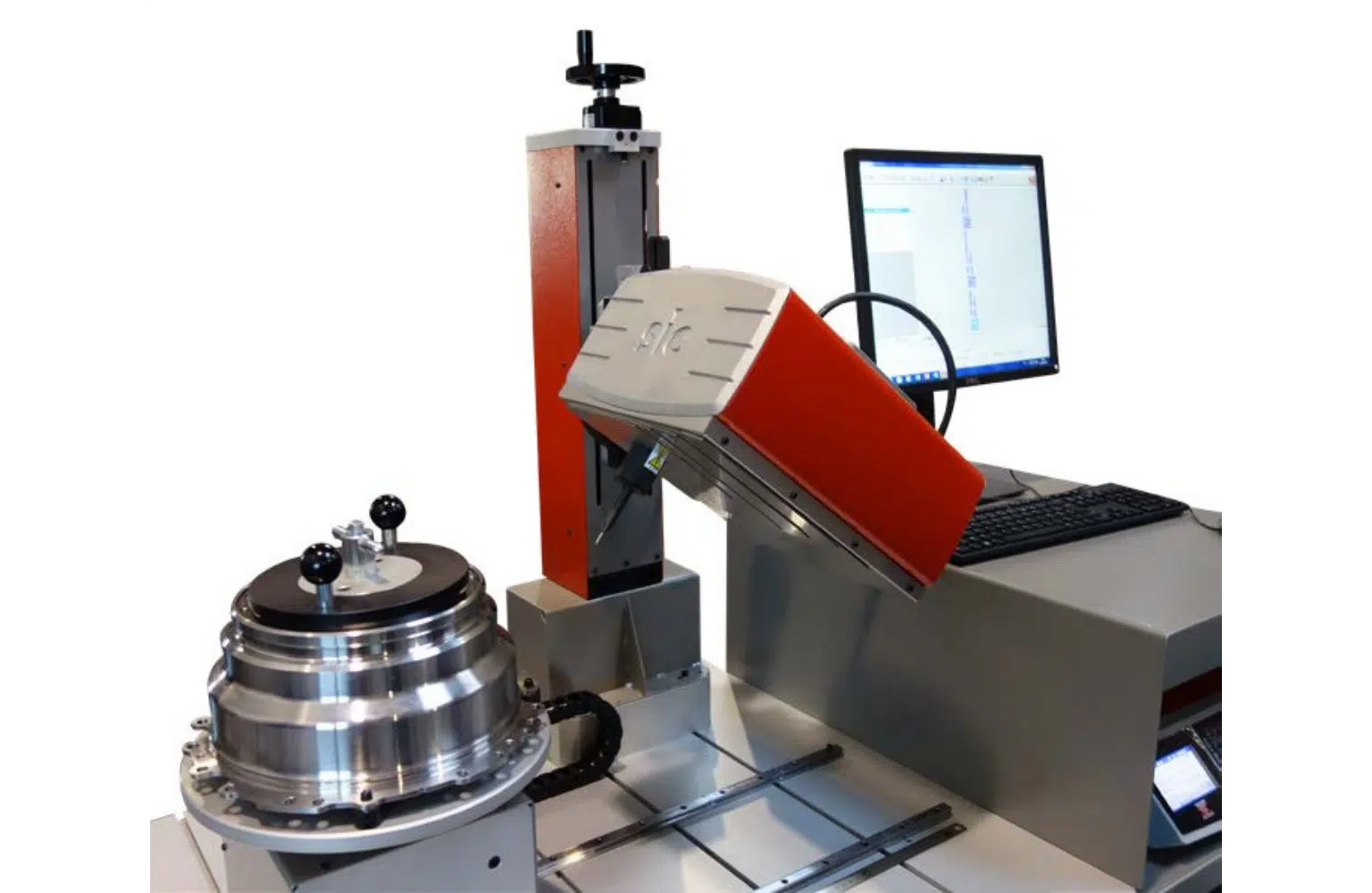

Dieses Nadelmarkiergerät lässt sich lageunabhängig in eine Fertigungslinie integrieren.

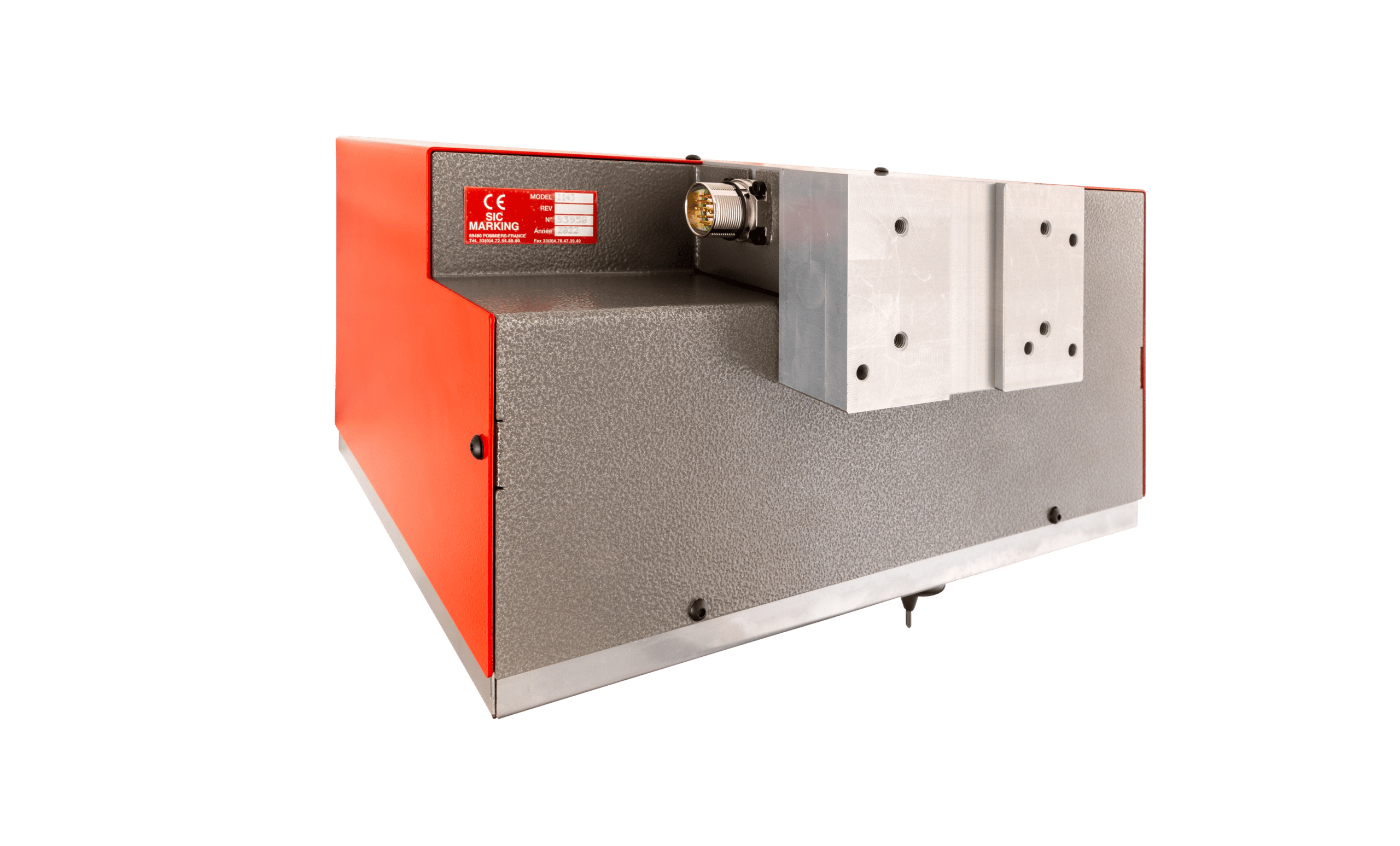

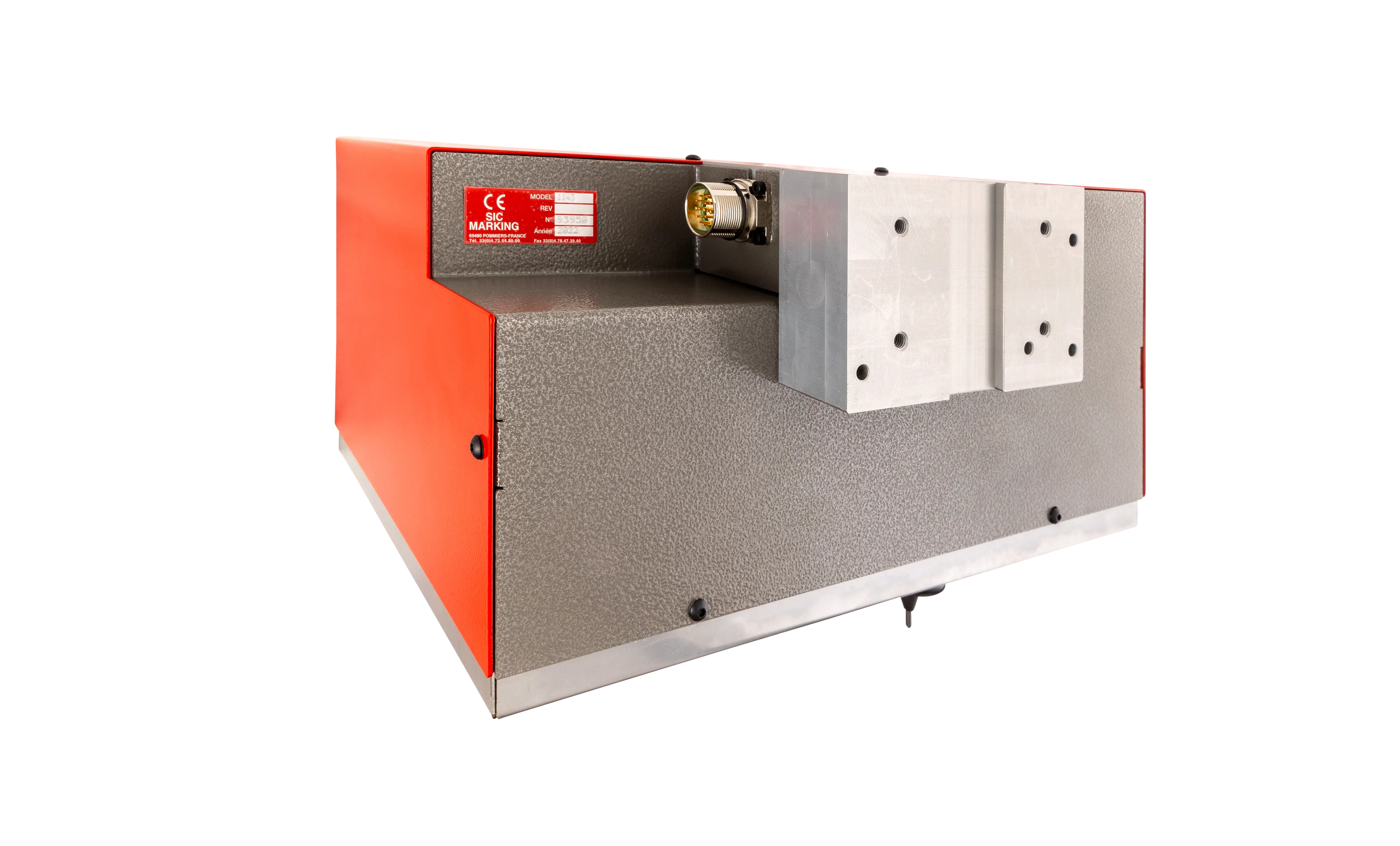

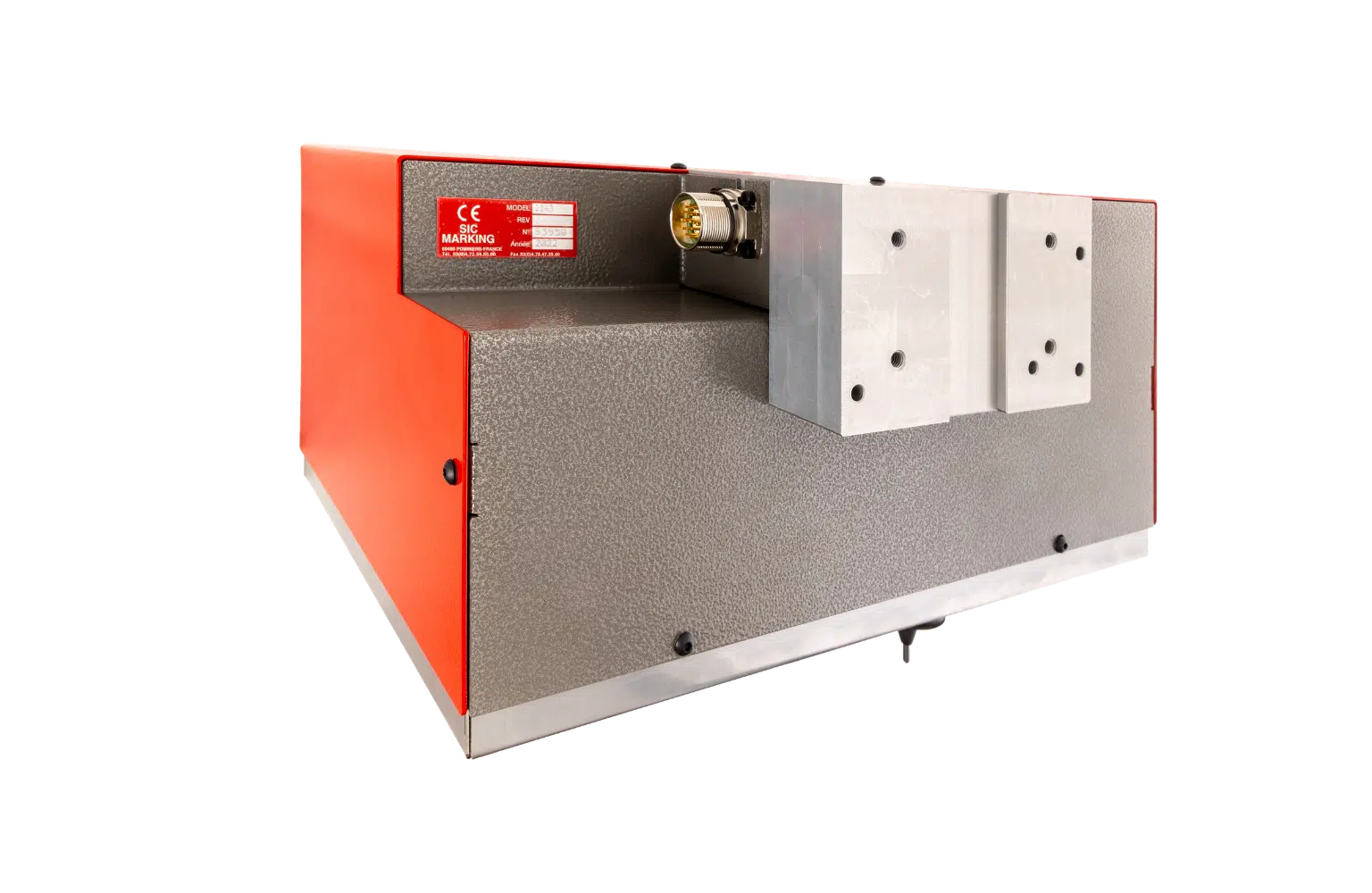

Um möglichen Auflagen für den Einbau in der Fertigungslinie Rechnung zu tragen, kann der Anschluss des Nadelprägers i143 auch seitlich erfolgen.

Seine robuste Mechanik wird durch einen Metallbalg aus Edelstahl vor Ölspritzern und Staub geschützt, was die Verwendung in einer industriellen Umgebung generell vereinfacht.

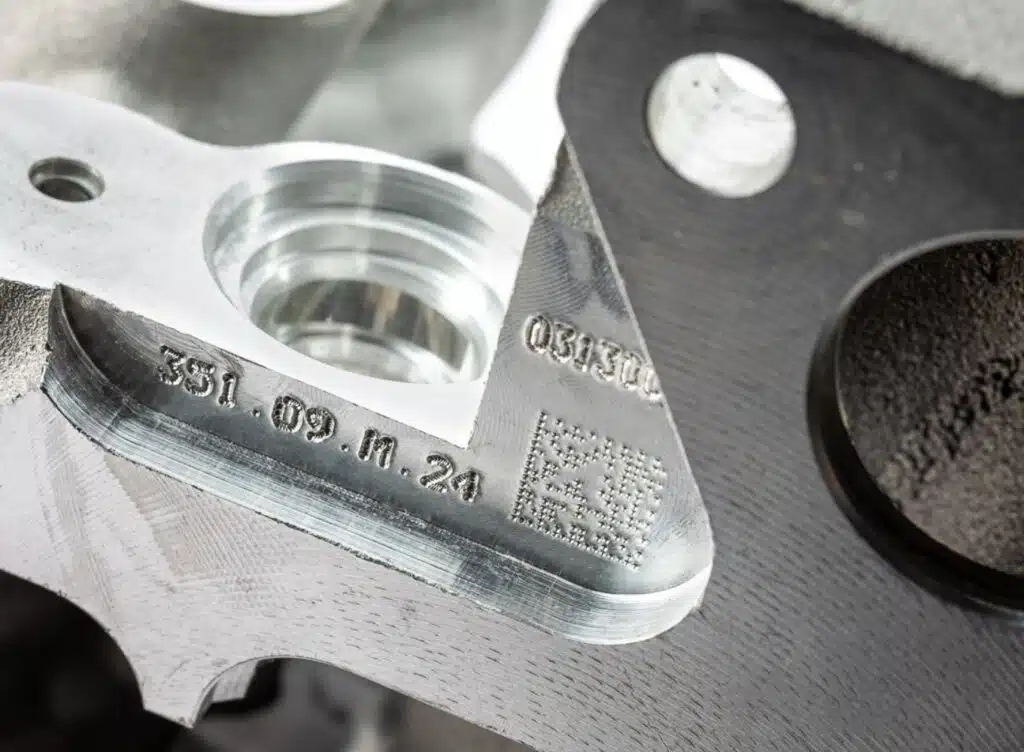

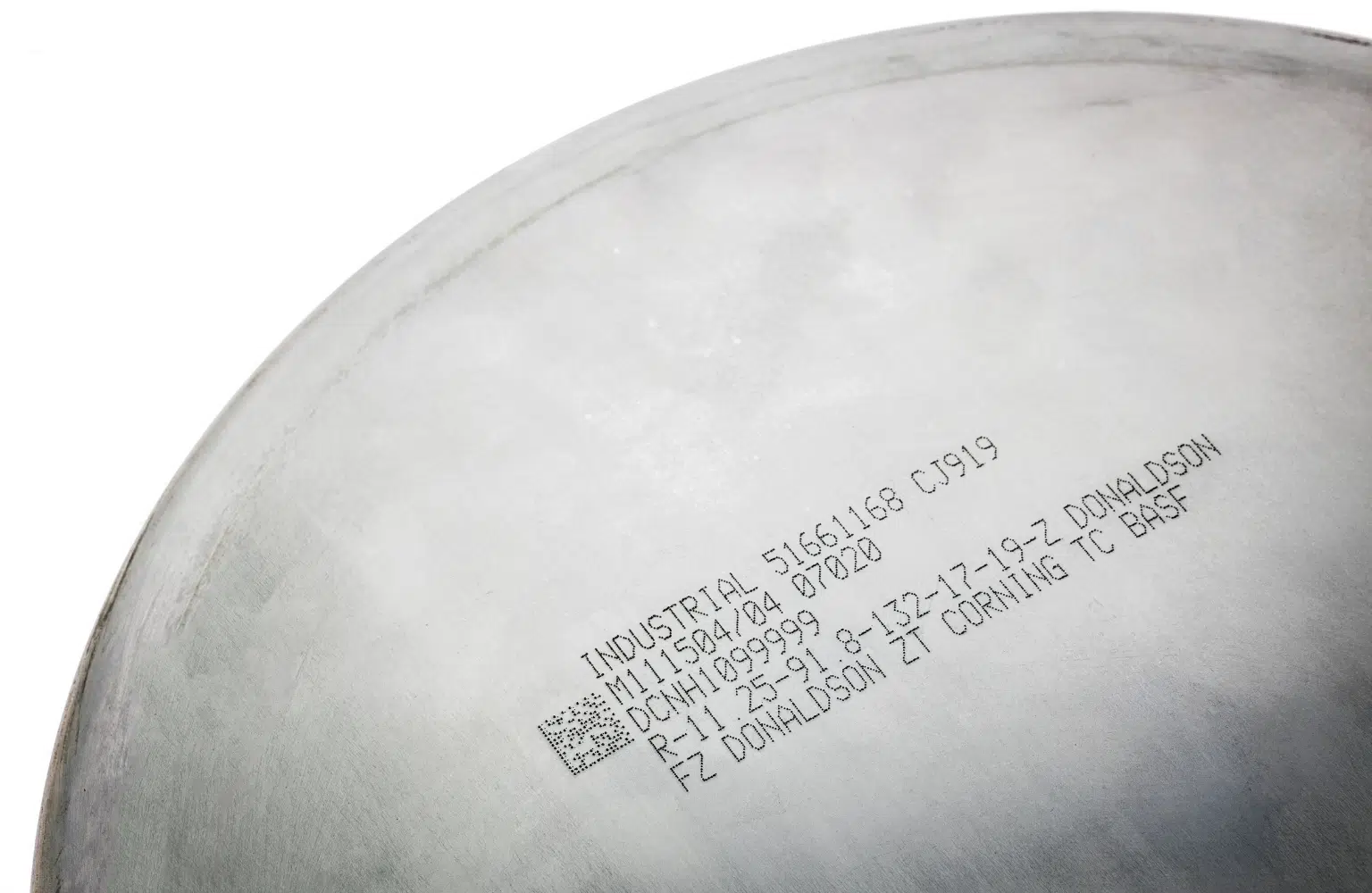

Mit dem Nadelpräger i143 können alphanumerische Zeichen, Logos, 2D-DataMatrix-Codes und QR-Codes markiert werden.

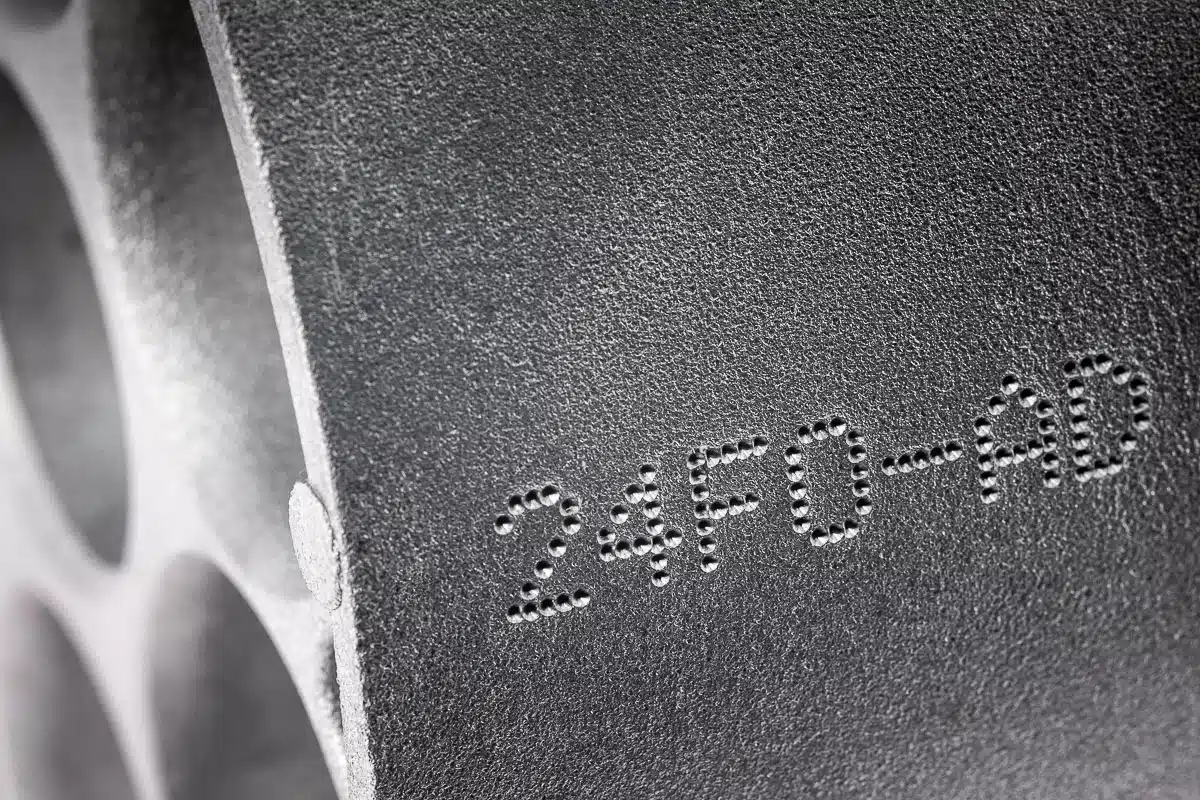

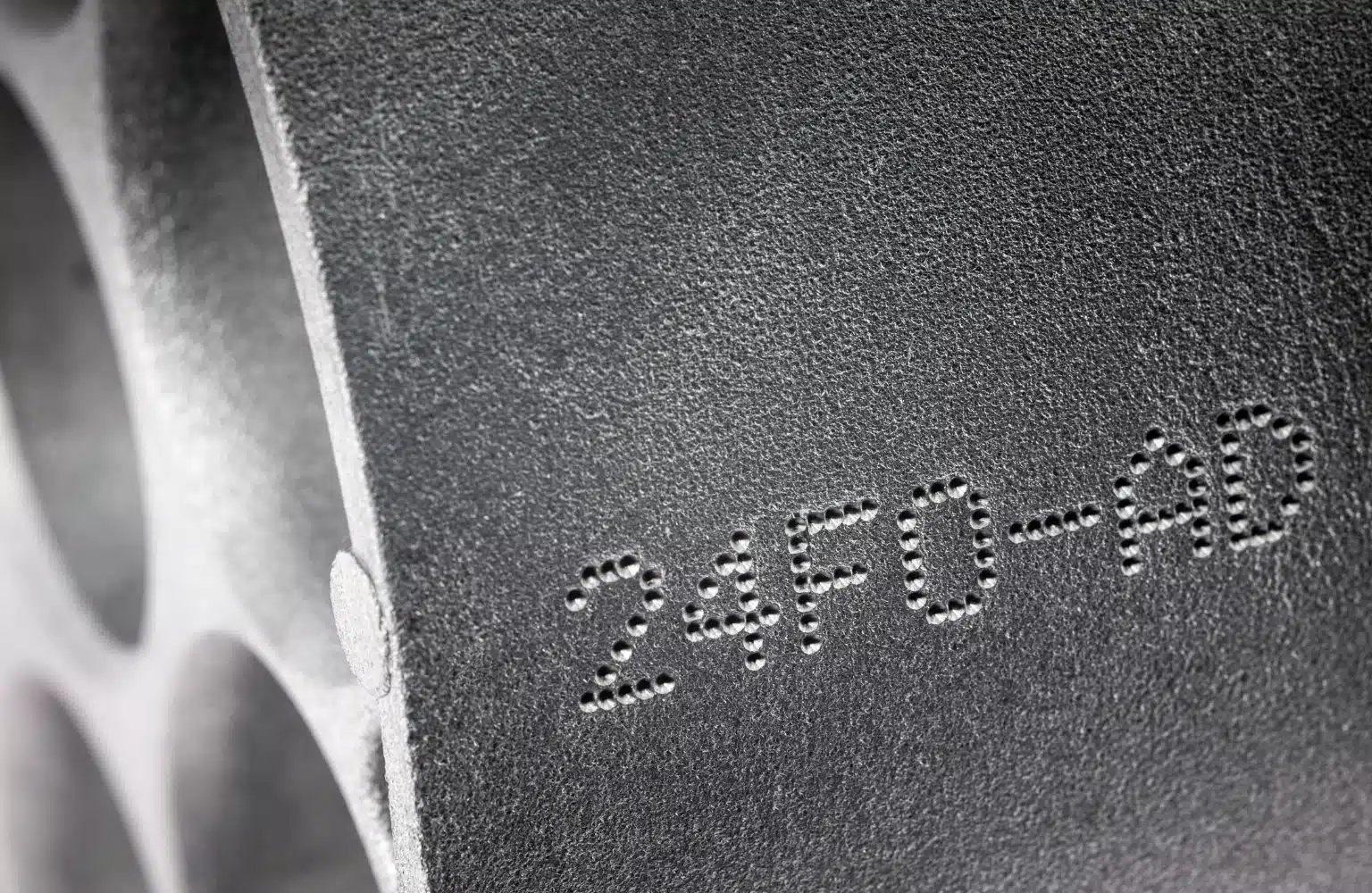

Bei der Nadelprägetechnik wird die Markierung dauerhaft und fälschungssicher direkt in das Material eingeschlagen. Dazu trifft eine Prägenadel aus Wolframkarbid wiederholt mit hoher Frequenz auf das Material, das sich an den Aufschlagstellen verformt.



Die einzigartige Markiertechnologie mit elektromagnetischem Antrieb passt sich an unterschiedlichste Formen und Oberflächenbeschaffenheiten an, egal ob diese flach, konkav, konvex, rund, unbehandelt oder bearbeitet sind.
Es wird lediglich ein Stromanschluss benötigt.

Details

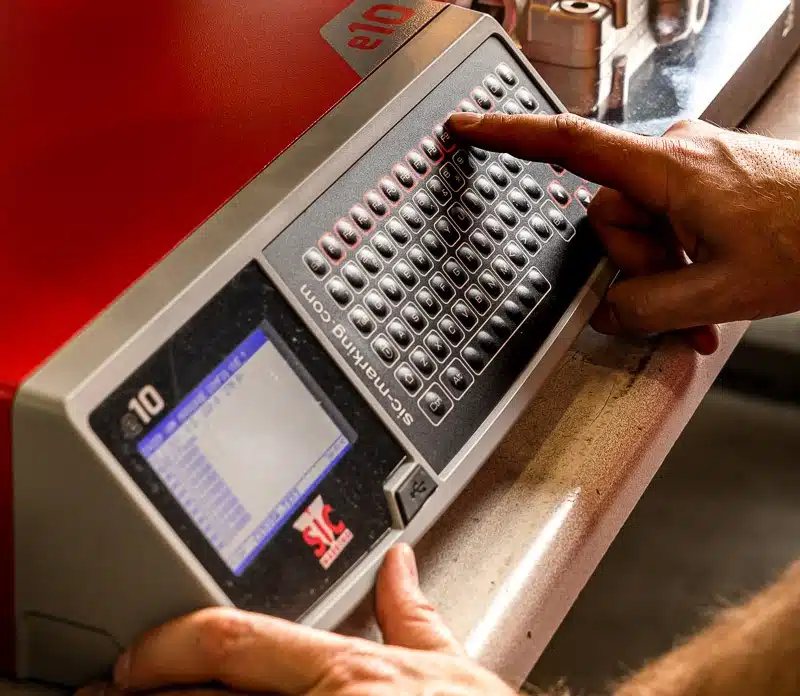

Controlle

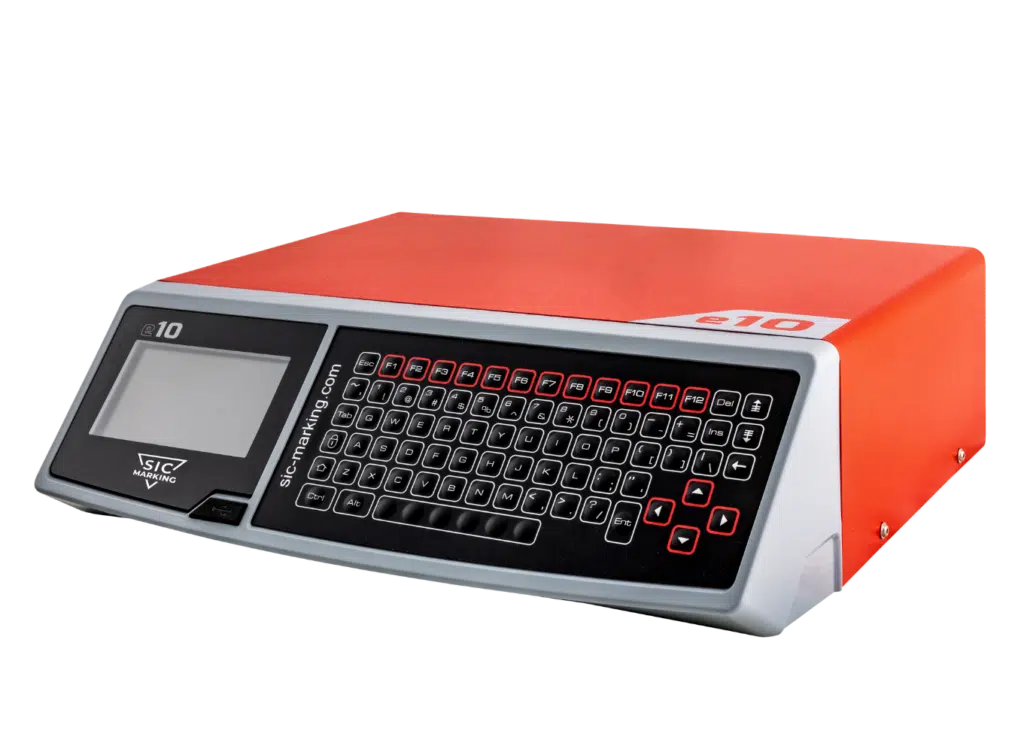

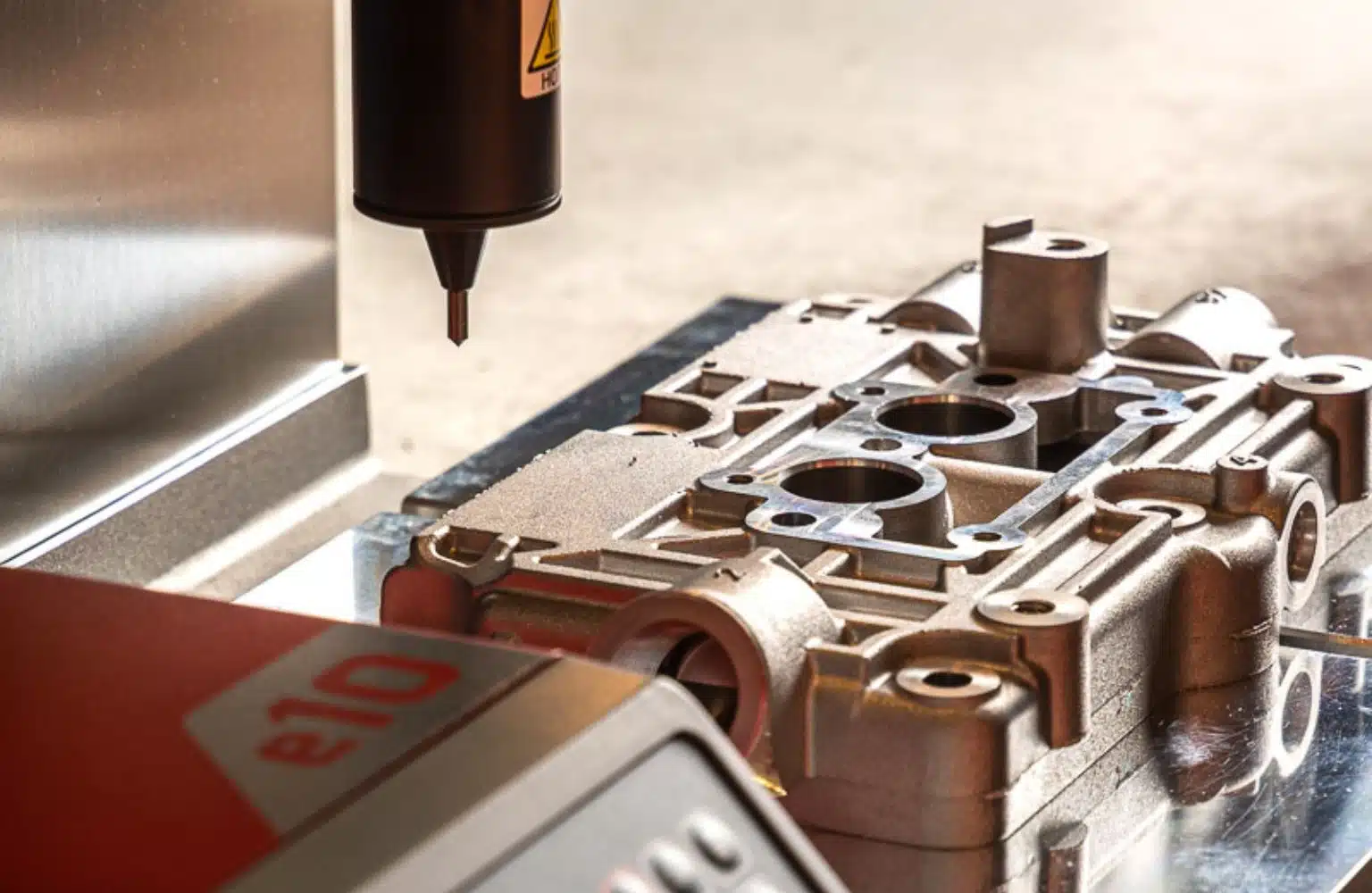

Der leistungsstarke Allround-Controller e10 kann mit zusätzlichen Karten erweitert werden, z. B. mit Kommunikationsschnittstellen für Profinet, Profibus, Ethernet/IP

oder Karten zur Achssteuerung (Translation oder Rotation).



Der Controller ist in der Version e10 R besonders für die Integration in Fertigungslinien geeignet, da er dank seiner kompakten Größe und vertikalen Befestigung in einen Standardschaltschrank eingebaut werden kann.

Mechanische Eigenschaften

Markierfenster

150 x 100 mm

Abmessungen

349 x 292 x 268 mm

Gewicht

12 kg

Anschlusskabel

5 m, optional bis zu 15 m

Nadel

Wolframkarbid 60 mm (optional 80 mm)

Schutzbalg

Edelstahl

Automatische Z-Achse

Autosensing-Funktion als Option

Elektronische Eigenschaften

Abmessungen

112 x 380 x 222 mm oder 140 x 380 x 222 mm mit DIN Hutschiene (optional)

Gewicht

5 kg

LCD-Display

95 x 54 mm

Tastatur

Wasserdichte Folientastatur mit QWERTY-Layout

Leistung

300W

Stromversorgung

Einphasenwechselstrom, 85-260 V, 50-60 Hz

Anzahl steuerbarer Achsen

2 (optional: 3. und 4. Achse)

Steuerungssoftware

Markierdateien

Über 2000

Speicher

7 110 Kb

Alphanumerische Zeichen

Seriennummer, Zeitstempel

Logos

Erstellung in der PC-Software

DataMatrix

bis zu 348 Zeichen, 48 x 48 Zellen

Schriftarten

Arial, Courier, OCR und OCRA

Stil

Winkel- und Bogenbeschriftung, invertiert und gespiegelt

Geschwindigkeit

bis zu 5 Zeichen pro Sekunde

Zeichengröße

Von 0,1 mm bis 99 mm

Schlagstärke

9 Schlagstärken

Markiertiefe

Bis zu 0,5 mm

Punktdichte

0,05 mm

Maximaler Nadelfahrweg

Bis zu 8 mm

Schichtmanagement

max. 10 Teams

Passwortschutz

3 Sicherheitsstufen

Verlaufsfunktion

Passwortgeschützt

Wartungsassistent

Selbstdiagnosefunktion

Verfügbare Sprachen

17

KOMMUNIKATION
Ports

RS232, RS422, USBx2, RS485, Profibus sowie Ethernet als Option

Eingänge/Ausgänge

16

Eingang externe Tastatur

USB

Externer Ausgang

5 V – 0,5 A und 24 V – 0,5 A

Logos

Software zur Erstellung und Übertragung der Logos

Datei-Backup auf PC

PC-Software oder USB-Stick

Verknüpfung mit Datenbank

Option

Optionen

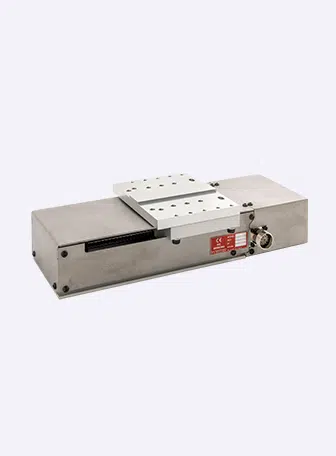

DIGITALE Z-ACHSE 50-250 MM

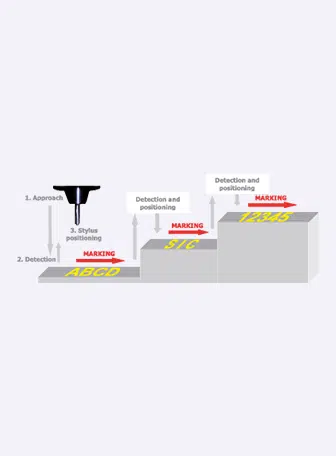

AUTOSENSING

CONTROLLER e10 R
