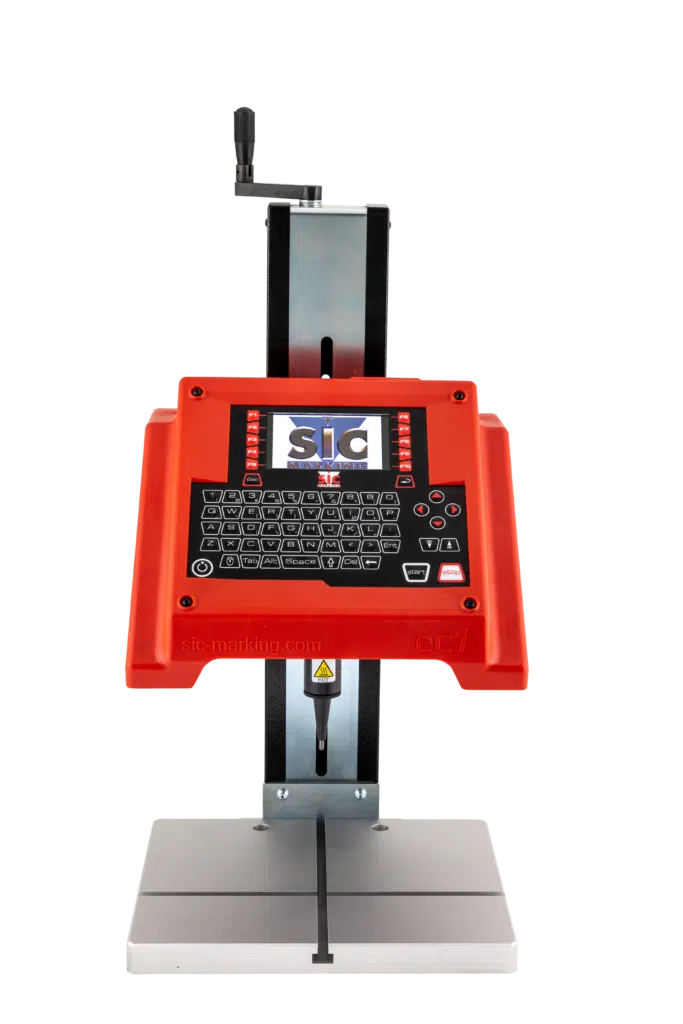

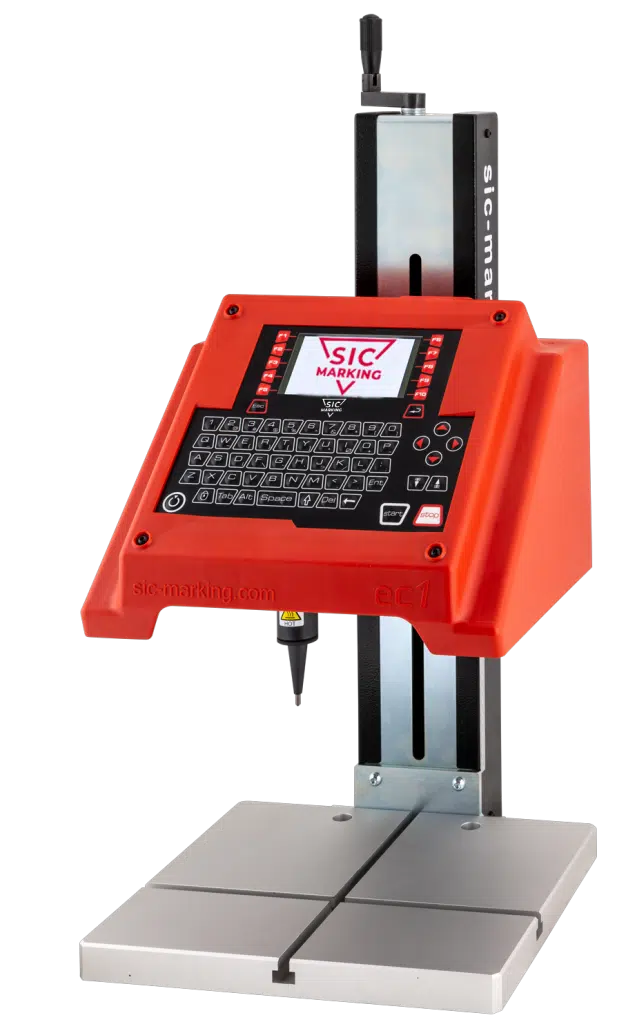

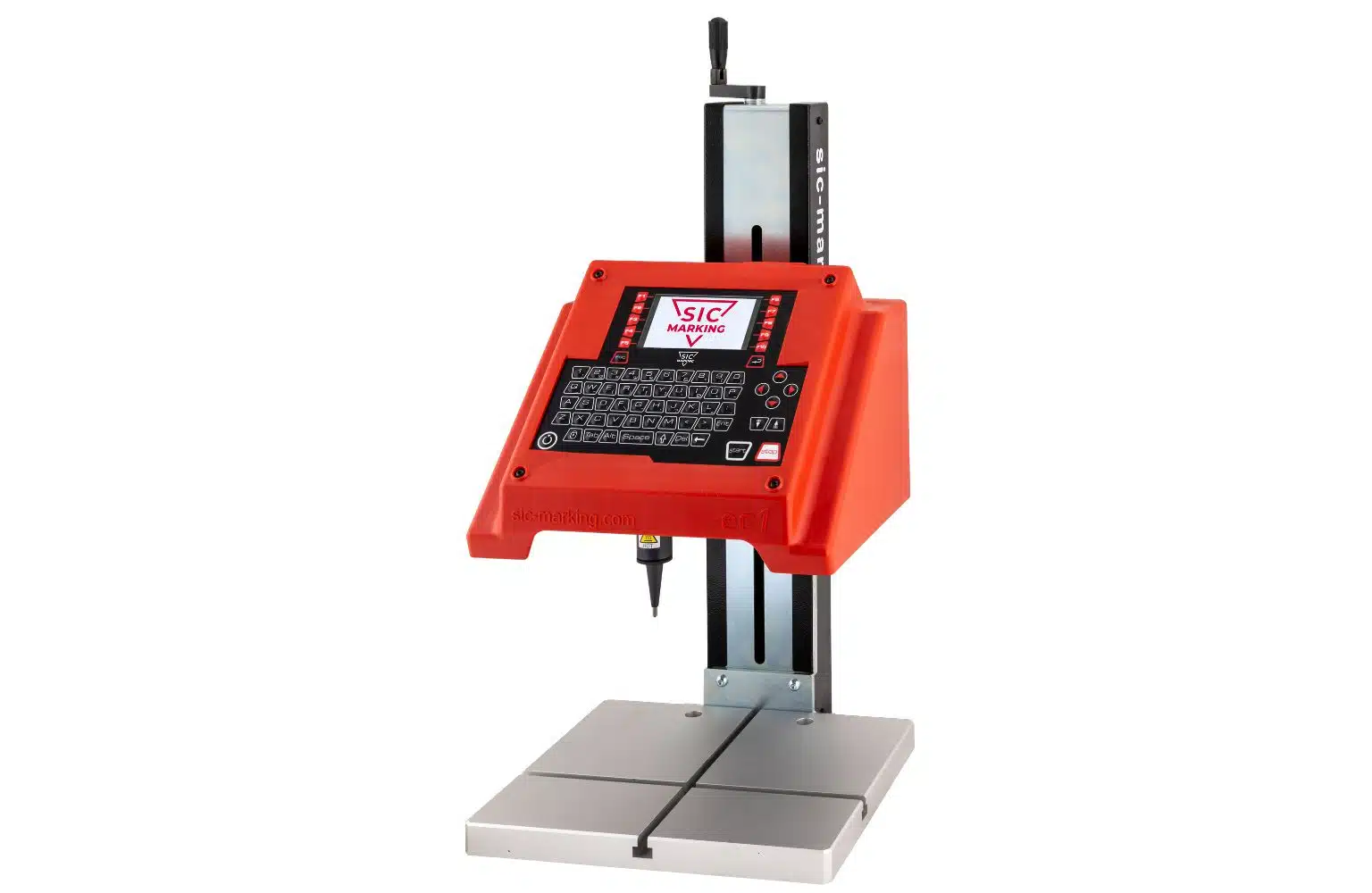

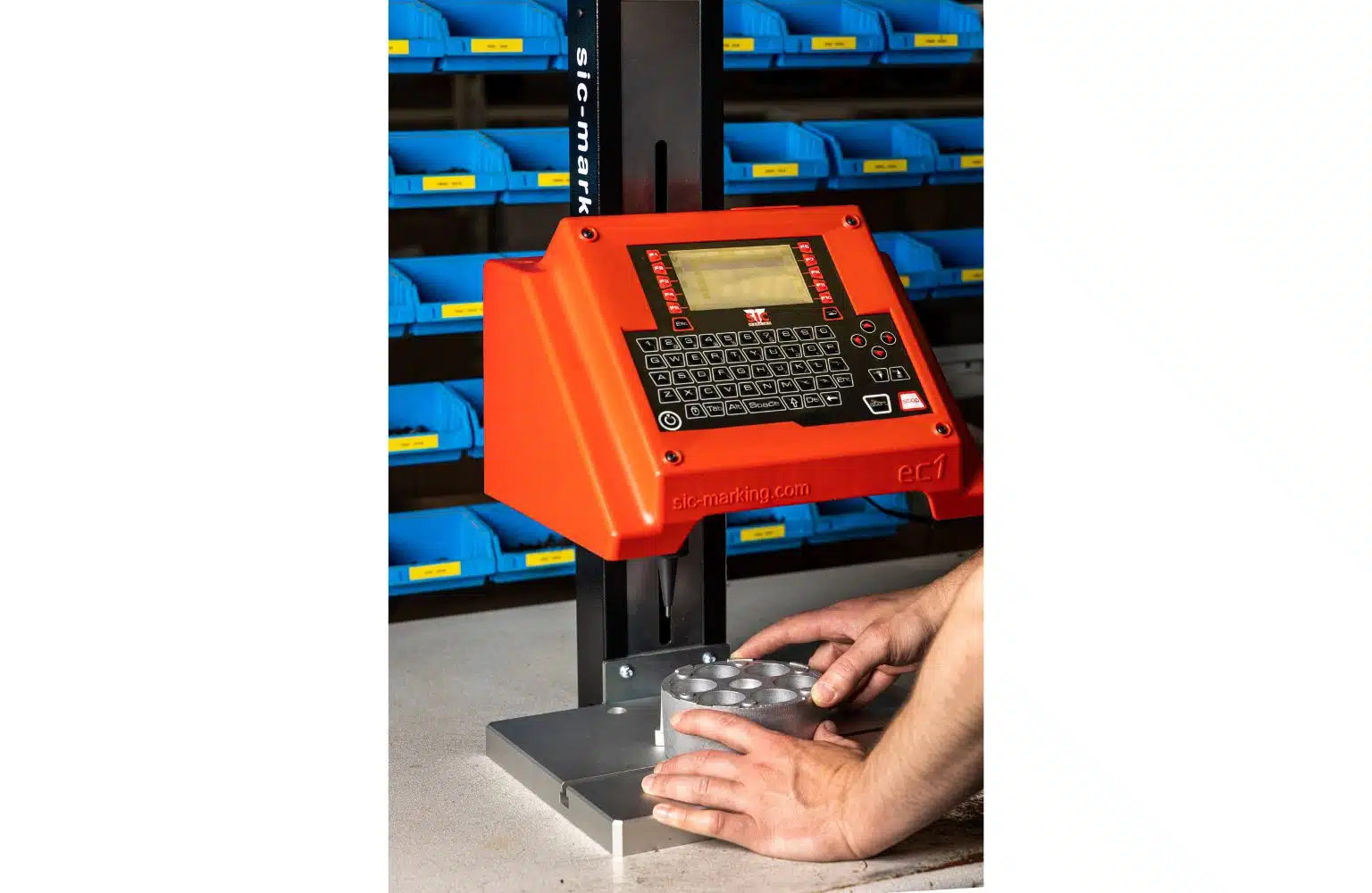

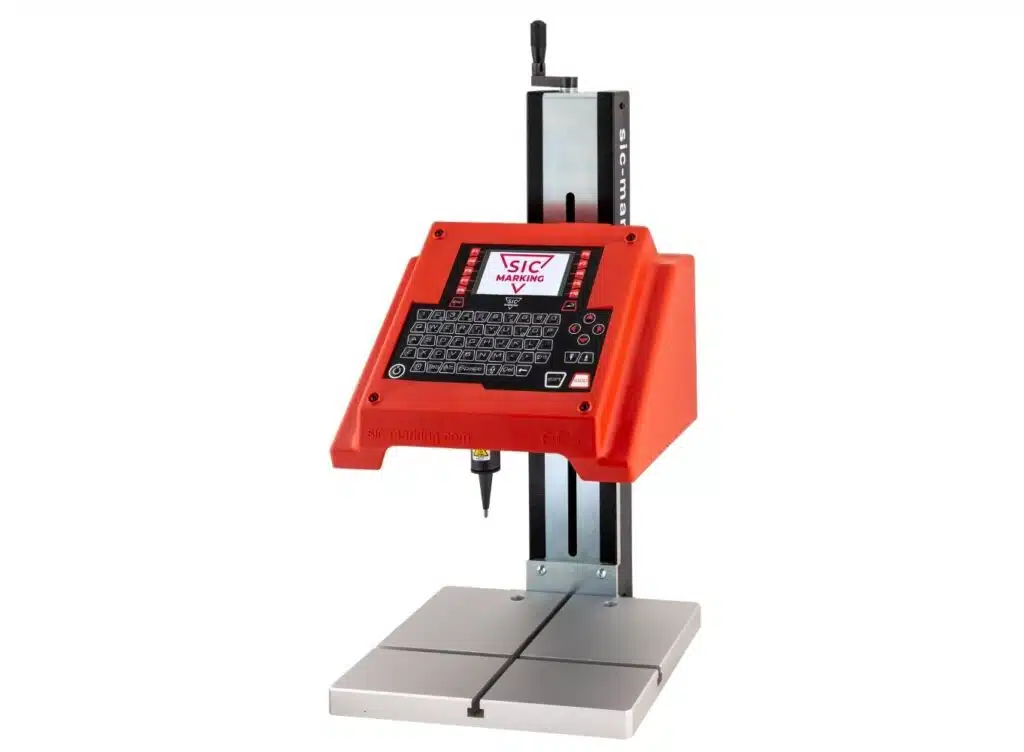

Das Markiergerät EC1 ist ein SÄULENBASIERTES NADELMARKIERSYSTEM, d. h. es lässt sich auf einer vertikalen Achse bewegen, damit die Position des Markierkopfes angepasst werden kann.
Der Nadelmarkierer eignet sich besonders für die Markierung von kleinen oder mittelgroßen Bauteilen, die direkt unter den Markierkopf gelegt werden können. So zum Beispiel für die Beschriftung von Typenschildern oder — mittels einer optionalen Drehachse zur Markierung zylindrischer Teile — auch für Rohre und Stangen aus Metall und Kunststoff.
Die EC1 Markiergerät verfügt über ein BREITES MARKIERFENSTER (120 x 100 mm) und einen Säulenfahrweg von bis zu 300 mm, wodurch Bauteile mit ganz verschiedenen Größen und Formen markiert werden können.

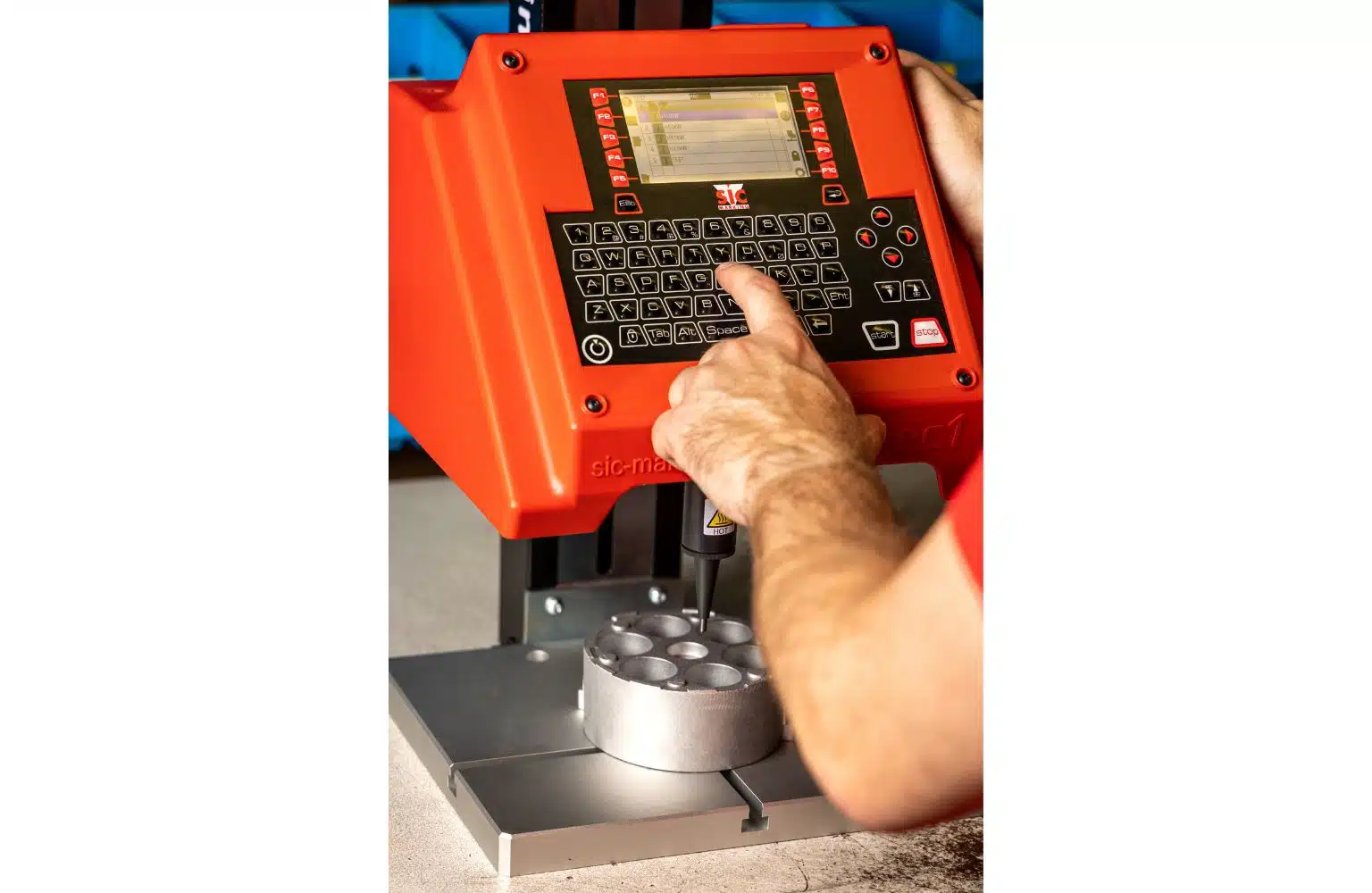

Die EC1 verfügt außerdem über ein STEUERUNGSSYSTEM mit einer Skala, mit der die Nadel auf dem Markierbereich positioniert wird.
Die EC1 kann ALLE MATERIALARTEN von Kunststoff über Stahl mit einem HRC-Wert von 62 mit GLEICHBLEIBENDER QUALITÄT UND PRÄZISION markieren.
Es wird nur ein STROMANSCHLUSS benötigt.
Mit der elektromagnetisch gesteuerten Nadelmarkiertechnik können Teile unterschiedlicher Form und Oberflächenbeschaffenheit markiert werden: ebene, konkave, konvexe, runde, unbearbeitete und bearbeitete Oberflächen.

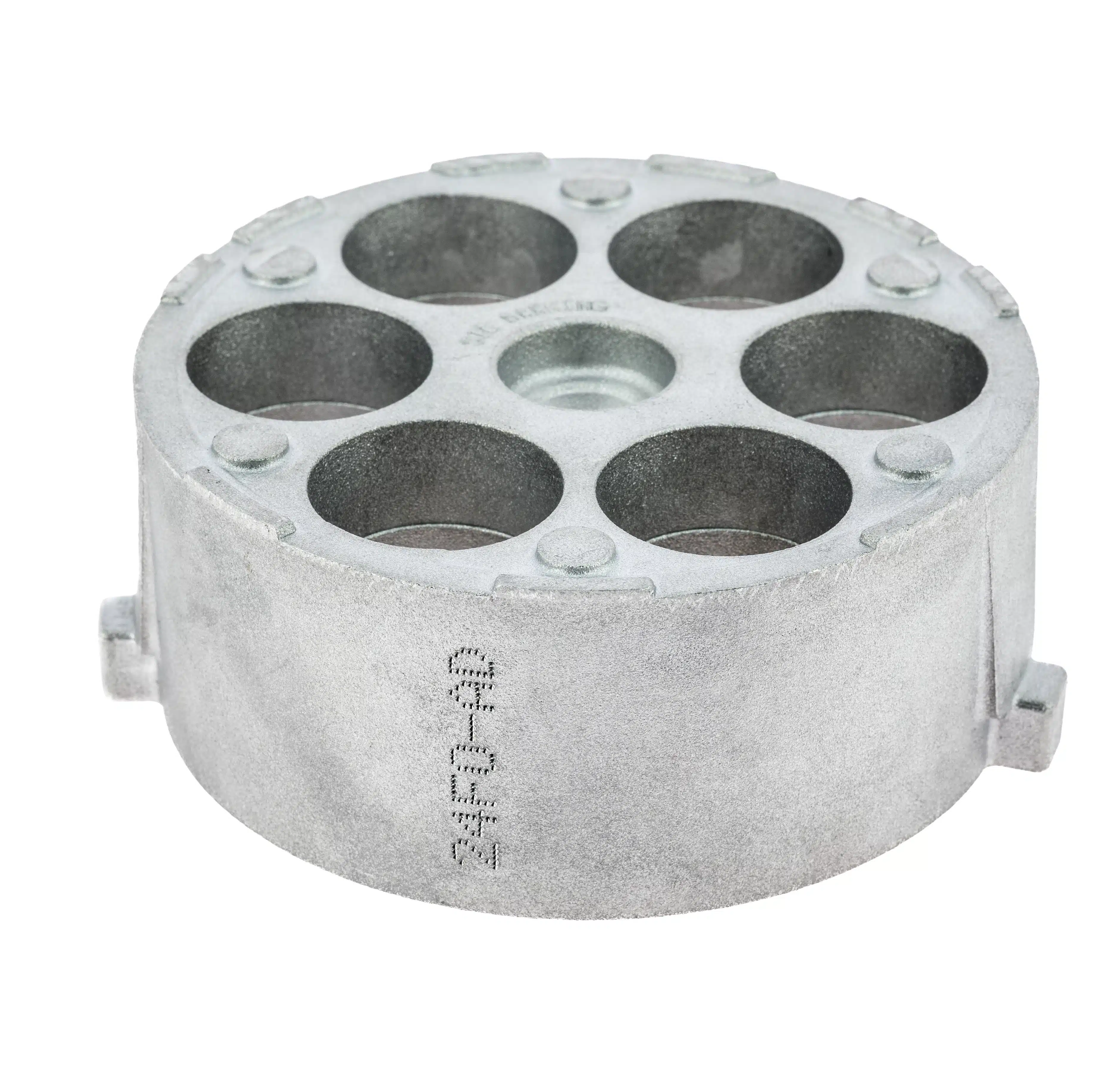

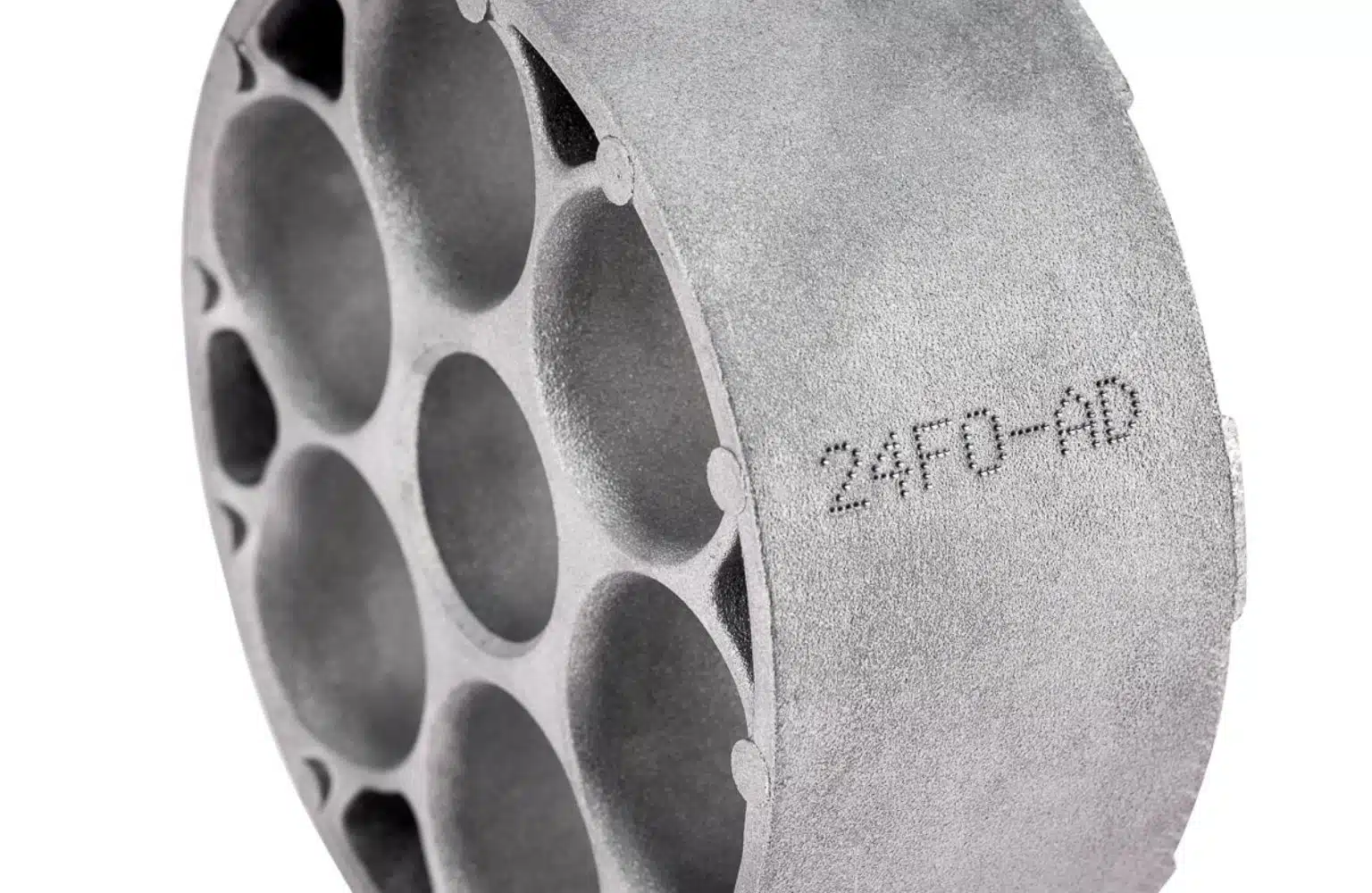

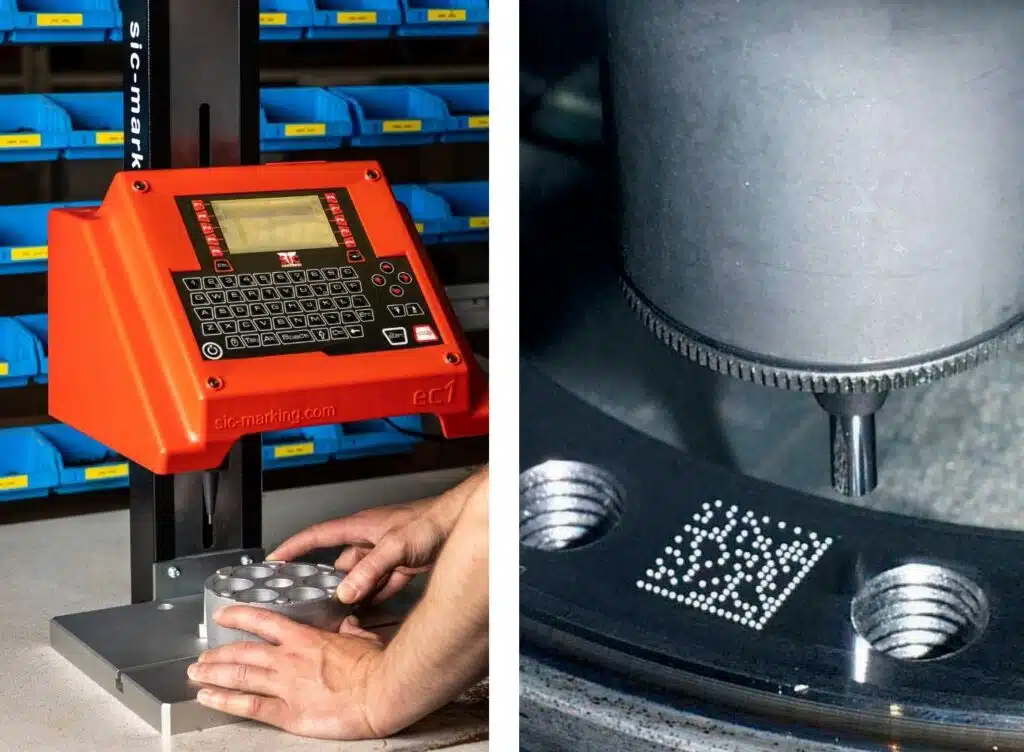

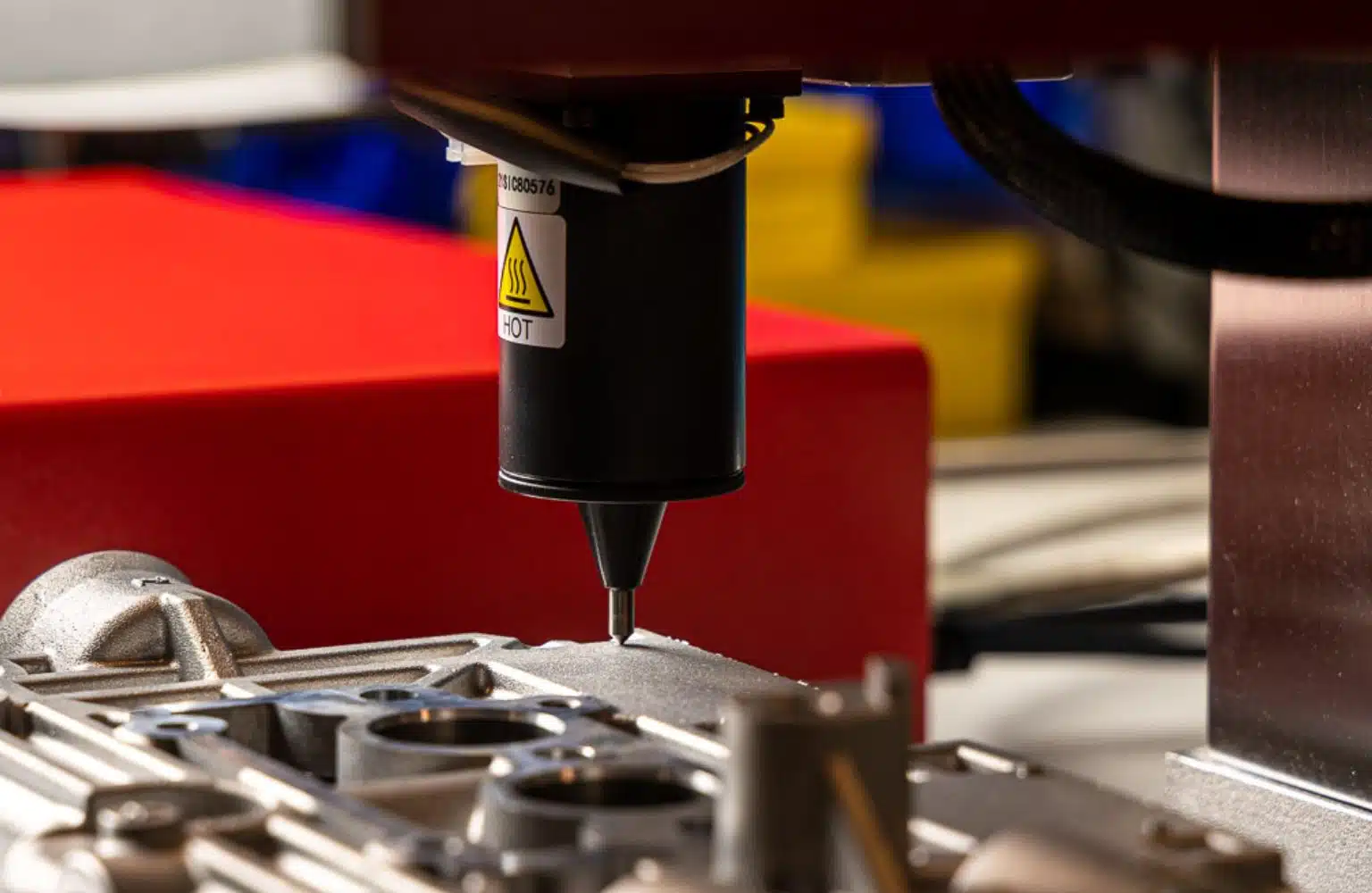

Der Prägestift aus Wolframkarbid schlägt auf die zu markierende Materialoberfläche ein, wodurch sich das Material verformt. Die EC1 kann alphanumerische Texte, Logos und 2D-DataMatrix-Codes gravieren.
Markierdateien und Softwareupdates können komfortabel über einen USB-Port auf das Nadelmarkiersystem übertragen werden. Zahlreiches optionales Zubehör macht DIE EC1 ZU EINEM PREISGÜNSTIGEN ALLROUNDSYSTEM FÜR DIE BESCHRIFTUNG VON EINZELSTÜCKEN, KLEINSERIEN UND VIELEM MEHR..

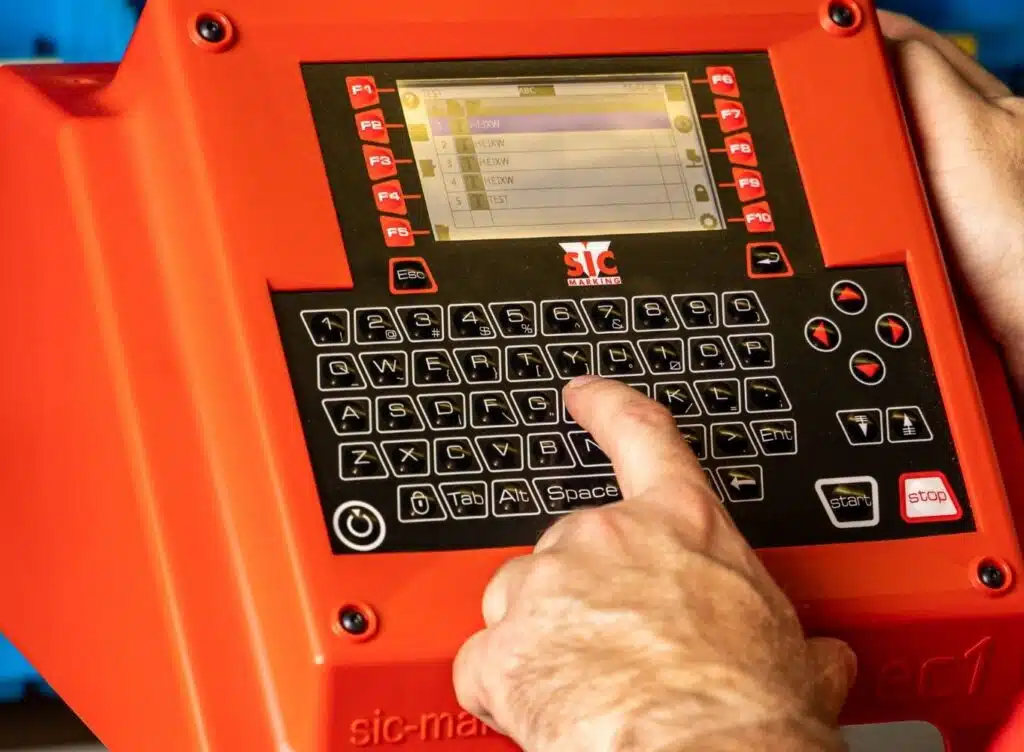

Der Controller ist voll programmierbar und über den USB-Anschluss können alle Markierdateien importiert und exportiert werden.
Benötigen Sie weitere Informationen?
Wenden Sie sich an unseren Kundendienst!
120 x 100 mm
16 kg
280 mm
Carbid
Für Werkstücke mit einem Durchmesser von bis zu 150 mm
95 x 54 mm
Integrierte Qwerty-Tastatur
100 W
110 V oder 220 V / 50-60 Hz
> 1.000 Dateien
100 MB
Seriennummern, Datumscodierung
Download von einem PC oder einem USB-Stick
5×7, Arial, Courier, OCR, OCR_BOLD und OCRA
Linear, radial, winkelförmig, DataMatrix, Logo, Spiegelschrift
Von 0,1 mm bis 99 mm
Bis zu 0,3 mm
0,22 mm
2 Sicherheitsstufen
in 15 Sprachen
Dublettenschutz
RS232, USB
Erstellung und Übertragung von Backup-Dateien, Logos

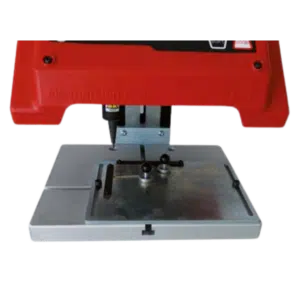

HALTEVORRICHTUNG MIT MAGNETEN
Dieses System positioniert und befestigt die Platten ohne Bohren mittels Magneten.
Mithilfe eines Referenzwinkels kann die Markierplatte mehrmals genau positioniert werden.
Die Platte wird von einem oder zwei Magnetstiften gehalten.
Das System ist mit unserem Nadelpräger EC1 kompatibel.
Vorteil:
Mit dem System können Platten und Schilder unterschiedlicher Größe ohne Voreinstellungen markiert werden.
Die maximale Plattengröße beträgt 160 x 128 mm.
D-DREHACHSE
Die Drehachse wurde für die Produktreihe E1 entwickelt. Es wurde eine 3. Achsenkarte angeschlossen, um die D-Achse zu steuern. Diese ermöglicht das Markieren auf der Mantellinie eines kreisförmigen Werkstücks.
Die D-Achse besteht aus:
Vorteile:

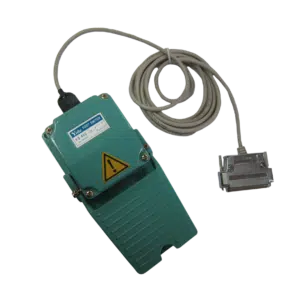

FUẞSCHALTER
Mit diesem Fußpedal kann der Markierzyklus gestartet werden. Es ist nur mit der Produktreihe E1 kompatibel.
Es handelt sich um eine Fußsteuerung.
Vorteil:
Der Start des Markierzyklus wird mit dem Fuß gesteuert
