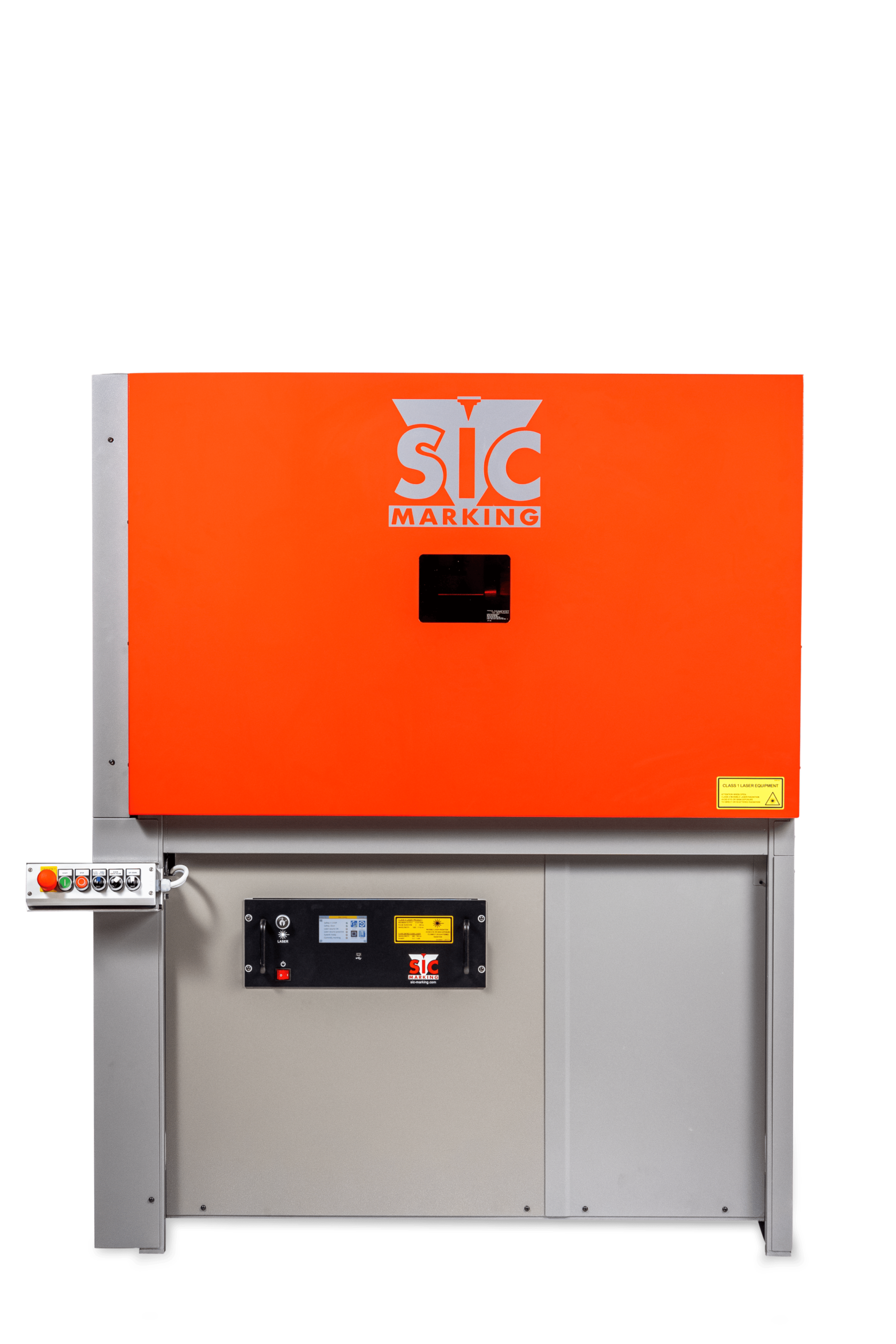

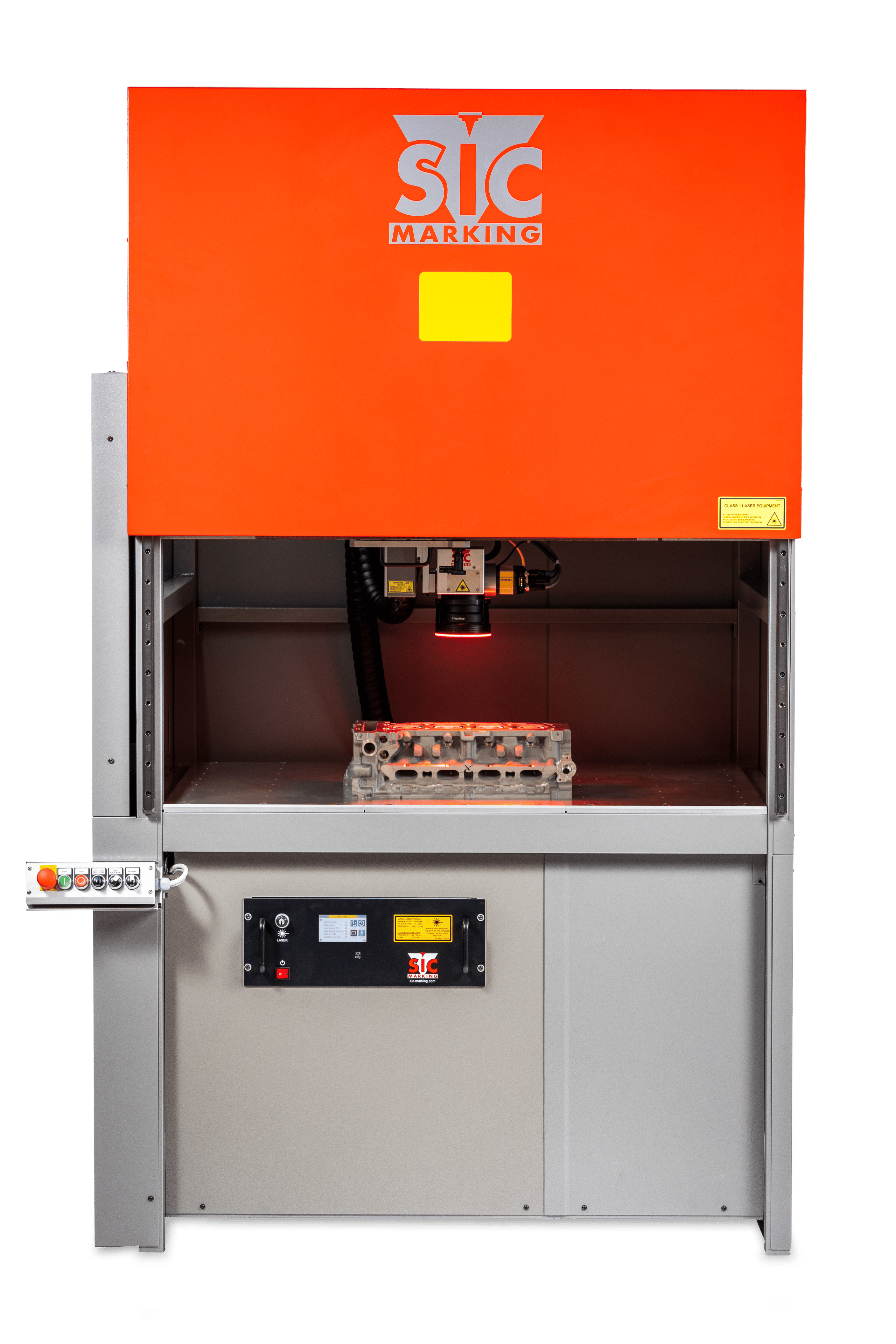

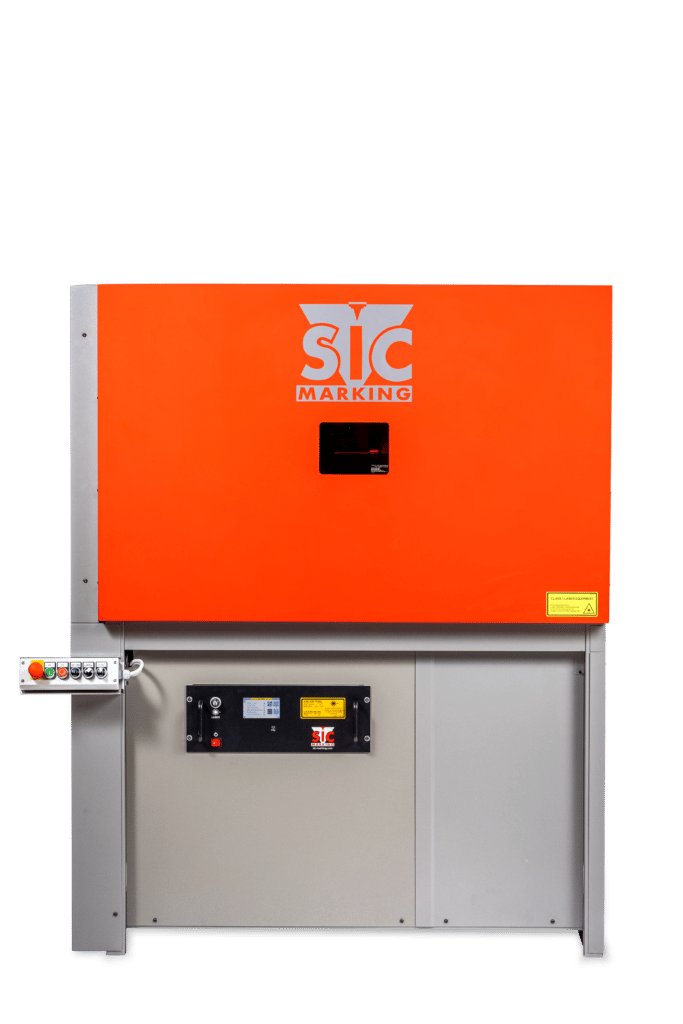

Laserstation XXL-Box

Standardausführung oder Sonderanfertigung
Großformatige Werkstücke
Vollständige Modularität
Stazione di Marcatura Laser per grandi volumi
Beschreibung

Mit der Lasermarkierstation XXL-Box können besonders GROẞE BAUTEILE MARKIERT werden.

Mit einer Arbeitsraumtiefe von 820 mm und der Möglichkeit, Bauteile bis zu einer Höhe von 520 mm zu beschriften, besitzt sie den GRÖẞTEN AUF DEM MARKT ERHÄLTLICHEN LASERMARKIERBEREICH.



Der Faserlaser dieser Markierstation ist mit Ytterbium dotiert. Mit dieser hochmodernen Technologie werden in kurzen Zykluszeiten BESONDERS HOCHWERTIGE MARKIERUNGEN auf sämtlichen Materialien (Stahl, Alu, Edelstahl, Titan, Kunststoffe usw.) erzielt, OHNE dass dabei DAS MATERIAL BESCHÄDIGT WIRD.



Um den verschiedenen Kundenanforderungen gerecht zu werden, ist die XXL-Box in 3 verschiedenen BREITENAUSFÜHRUNGEN erhältlich (800, 1200 oder 1600 mm) und kann mit einer Vielzahl von Standardoptionen und Sonderanfertigungen ausgestattet werden. Dadurch wird die XXL-Box zu einem besonders MODULAREN Beschriftungslaser.



Als Stand-alone-MARKIERSTATION ist die XXL-Box außerordentlich ERGONOMISCH für den Bediener,
insbesondere durch den einfachen Zugang zum sehr großen Ladebereich. Die in die obere Blende des Gehäuses integrierten LED-Lampen zeigen den Betriebsstatus des Systems an. Der Arbeitsbereich wird innen mit LED-Lampen beleuchtet, damit der Benutzer optimale Arbeitsbedingungen vorfindet.



Mit optionalen MANUELLEN ODER AUTOMATISCHEN Achsen kann der Laser im gesamten Maschinenraum bewegt werden, um die Bauteile zu markieren.



Die EINZIGARTIGE UND INTUITIVE PRODUKTIONSSOFTWARE ermöglicht eine einfache Bedienung, selbst durch Personal, das nur wenig Erfahrung mit der Lasertechnik hat.



Bei der Integration der Lasermarkiermaschine XXL-Box in eine Roboterzelle kann die Markierstation vollständig über die SPS der Roboterzelle gesteuert werden, indem sie ÜBER EINEN EINZIGEN ANSCHLUSS MIT DEM SCHALTPULT des Lasers VERBUNDEN wird.
Auf diese Weise kann die Lasermarkierstation Markierdateien übermitteln, die automatische Tür zum Be- und Entladen der Bauteile öffnen und schließen, den Markiervorgang starten und die Rauchabsauganlage einschalten.



Die Ausstattung der XXL-Box sorgt für maximale Sicherheit bei der Benutzung der Maschine.
Neben einem abgesicherten Gehäuse der LASERKLASSE 1 (Norm EN 60825-1) bietet der Beschriftungslaser XXL-Box die SICHERHEITSSTUFE PL-E, DIE HÖCHSTMÖGLICHE STUFE LAUT ISO-NORM 13849-1.



Die XXL-Box erstellt kontrastreiche Beschriftungen, die mit bloßem Auge sehr gut lesbar sind und sofort durch Prüfkameras ausgewertet werden können, die in die Markierstation integriert sind.
Dabei können alphanumerische Codes, Barcodes und 2D-DataMatrix-Codes markiert werden.



Die XXL-Box kann mit einem schwenkbaren Arm für Monitor und Tastatur/Laptop ausgestattet werden.

Mechanische Eigenschaften

Markierfenster

60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*auf Anfrage)

Außenmaße (B x T x H)

1020** x 1040 x 1850 mm

**Modulierbare Breiten: 1020, 1420 oder 1820 mm

Arbeitsbereich

1337 x 800 mm

Abmessungen der markierten Werkstücke

Maximale Höhe 520 mm, maximale Länge 1600 mm

Sicherheit

Sicheres Verschließen des Gehäuses der Laserklasse 1 (Norm EN 60825-1)

Elektronische Eigenschaften

Laserquelle

Ytterbium-dotierter Faserlaser SIC Marking

Betriebsmodus

Gepulster Laserstrahl (variable Frequenz)

Wellenlänge

1064 nm

Glasfaserlänge

3 m

Durchschnittliche Leistung

20 W, als 30 W verfügbar

Fokussierung

Integrierter Laserpointer

Kühlung

Nur Luftkühlung

Steuerungssoftware

Software

SIC Laser PC

Verwendung

Erstellen und Bearbeiten von Markierdateien (Zeichnungen, Texte, Barcodes, DataMatrix …)

Einstellungen

Verschiedene Einstellungen des Laserstifts (Geschwindigkeit, Leistung, Frequenz …)

Schriftoptionen

True Type, 1D-Barcode, 2D-DataMatrix

Importoptionen

Bilder (.bmp, .jpg) und Vektordateien (.plt, .dxf, .ai)

Markierung

Zylindrische Bauteile

Datenbank-Funktion

Verknüpfung mit externen Dateien (.txt, .xls)

Eingang / Ausgang

Integriert

Optionen

INTEGRIERTE SCAN-FUNKTION

ZUSÄTZLICHE MOTORBETRIEBENE ACHSENSYSTEME (X-, Y- ODER Z-BEWEGUNGEN)

MANUELLE SCHUBLADE FÜR XXL-Box
