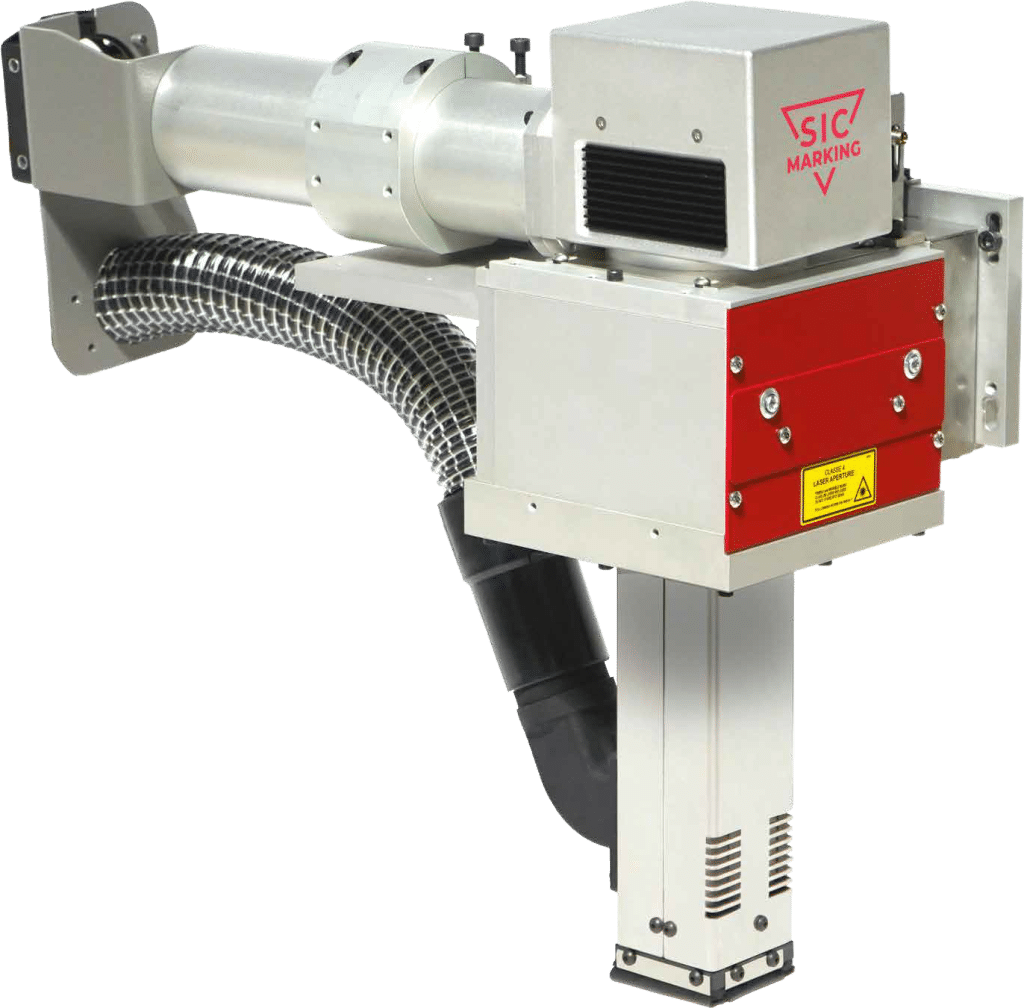

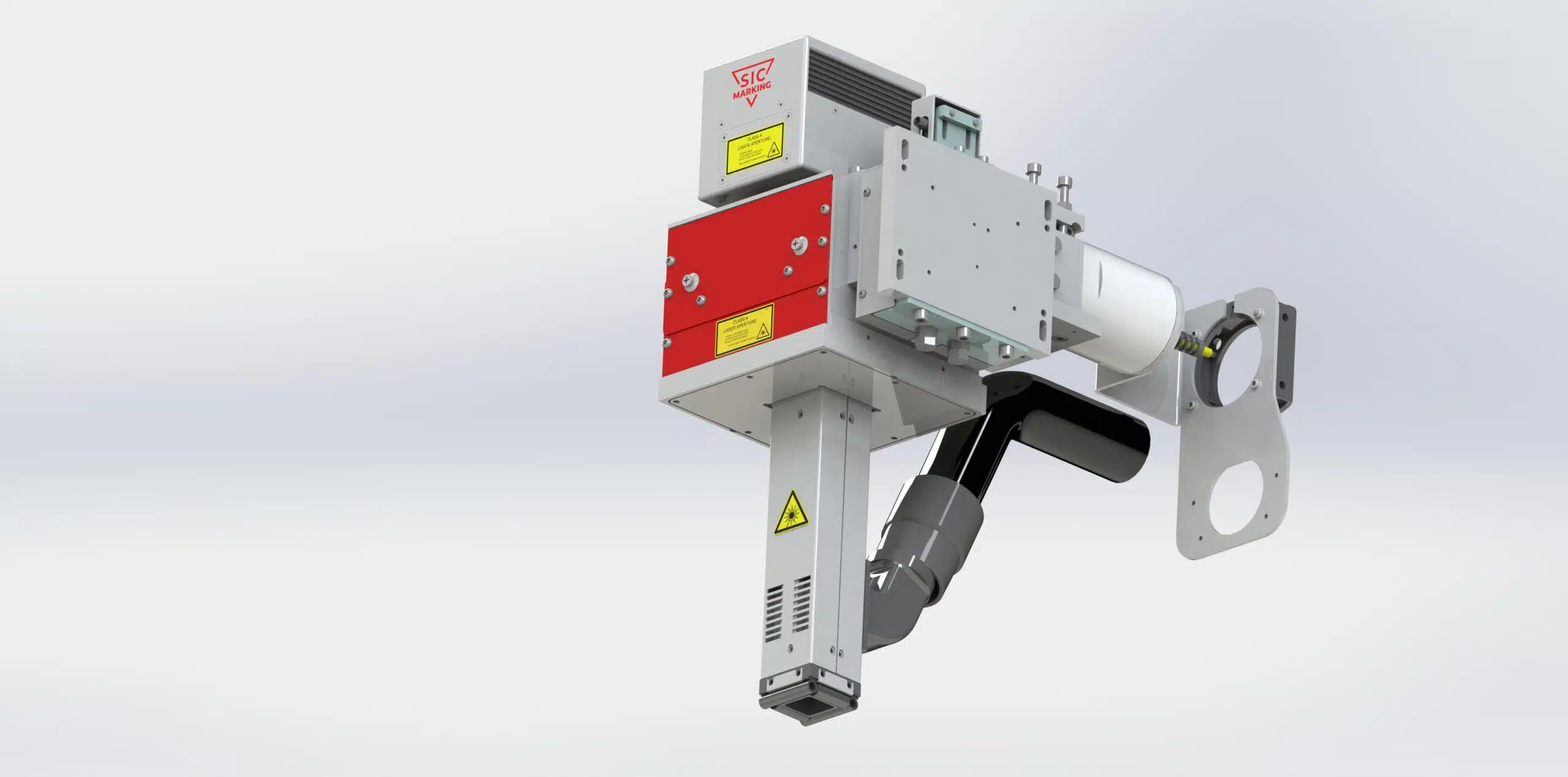

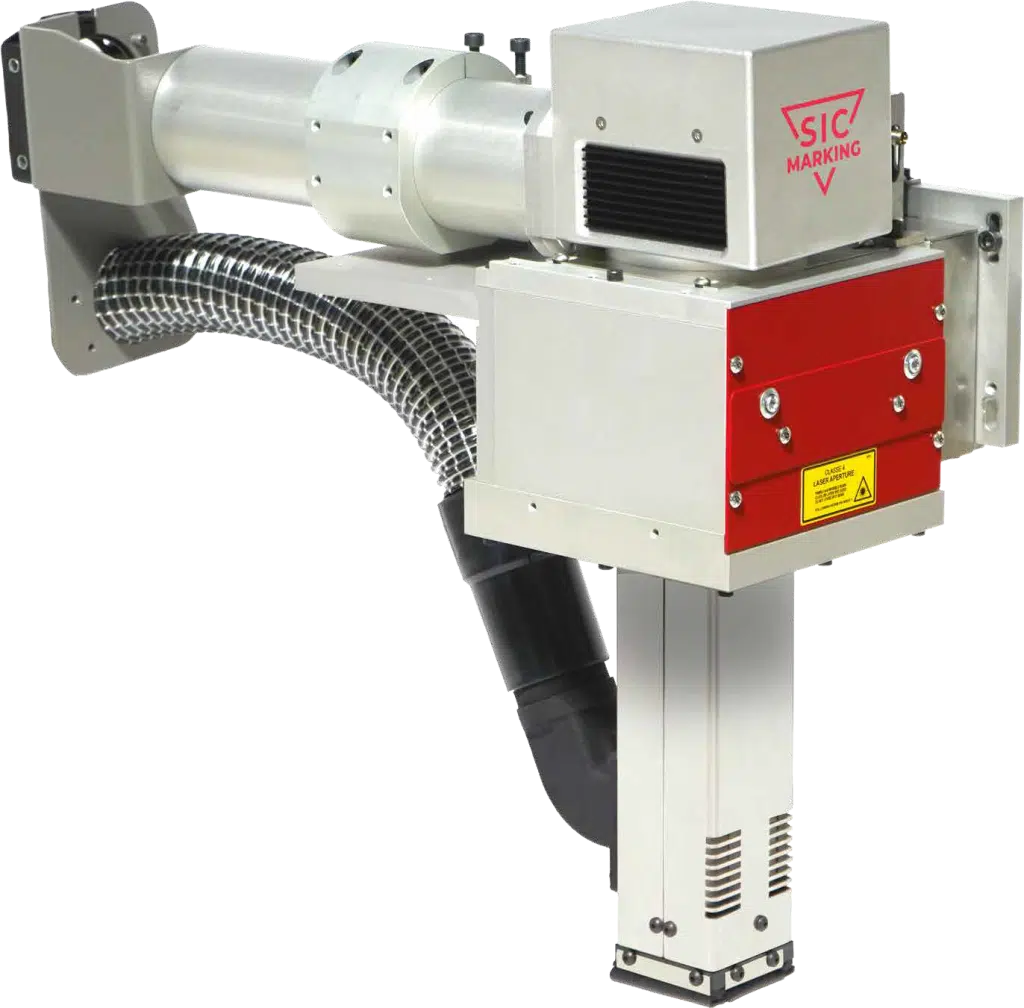

FIT Laser Markiersystem – integrierbare Laserbeschriftung

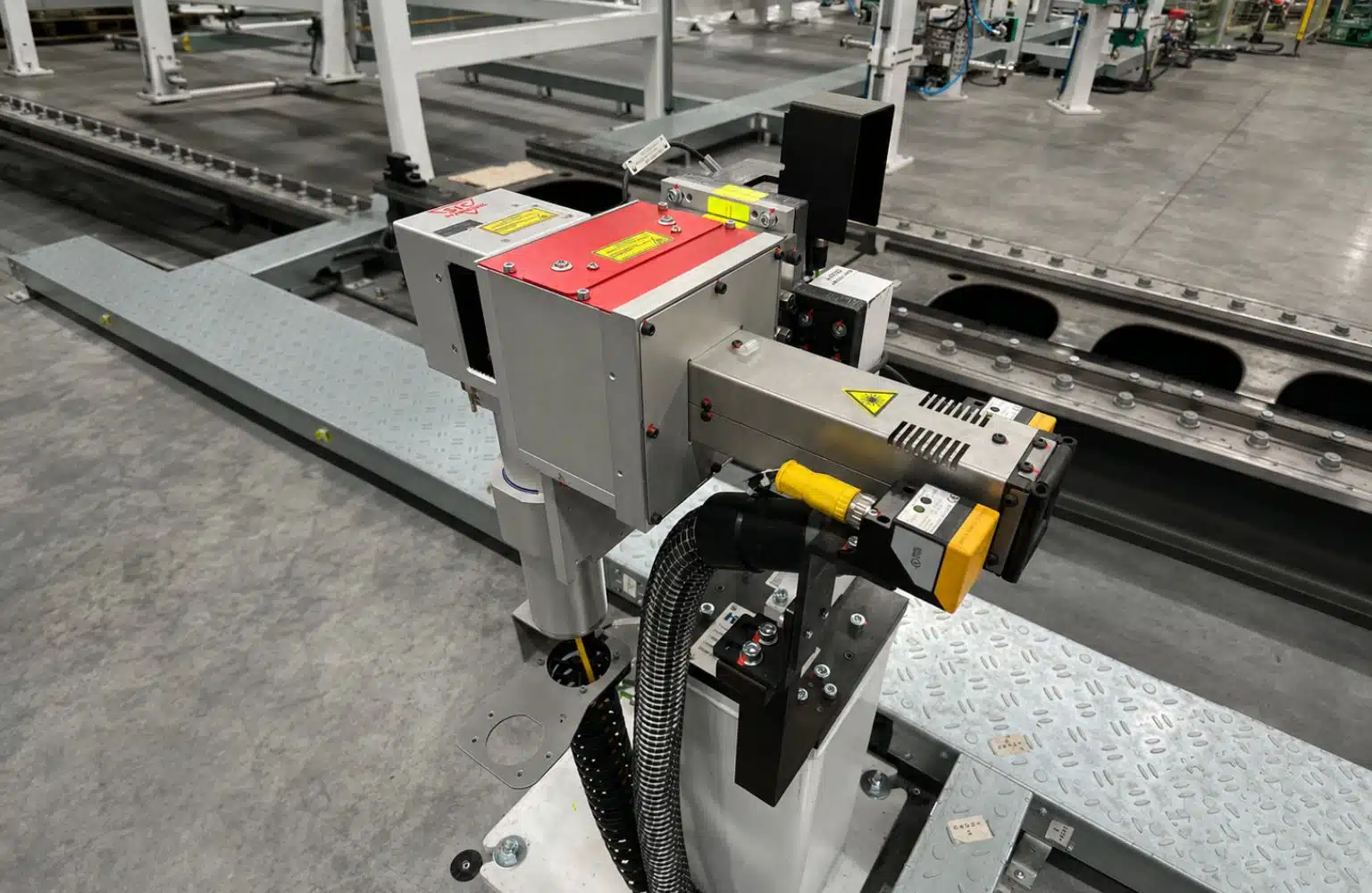

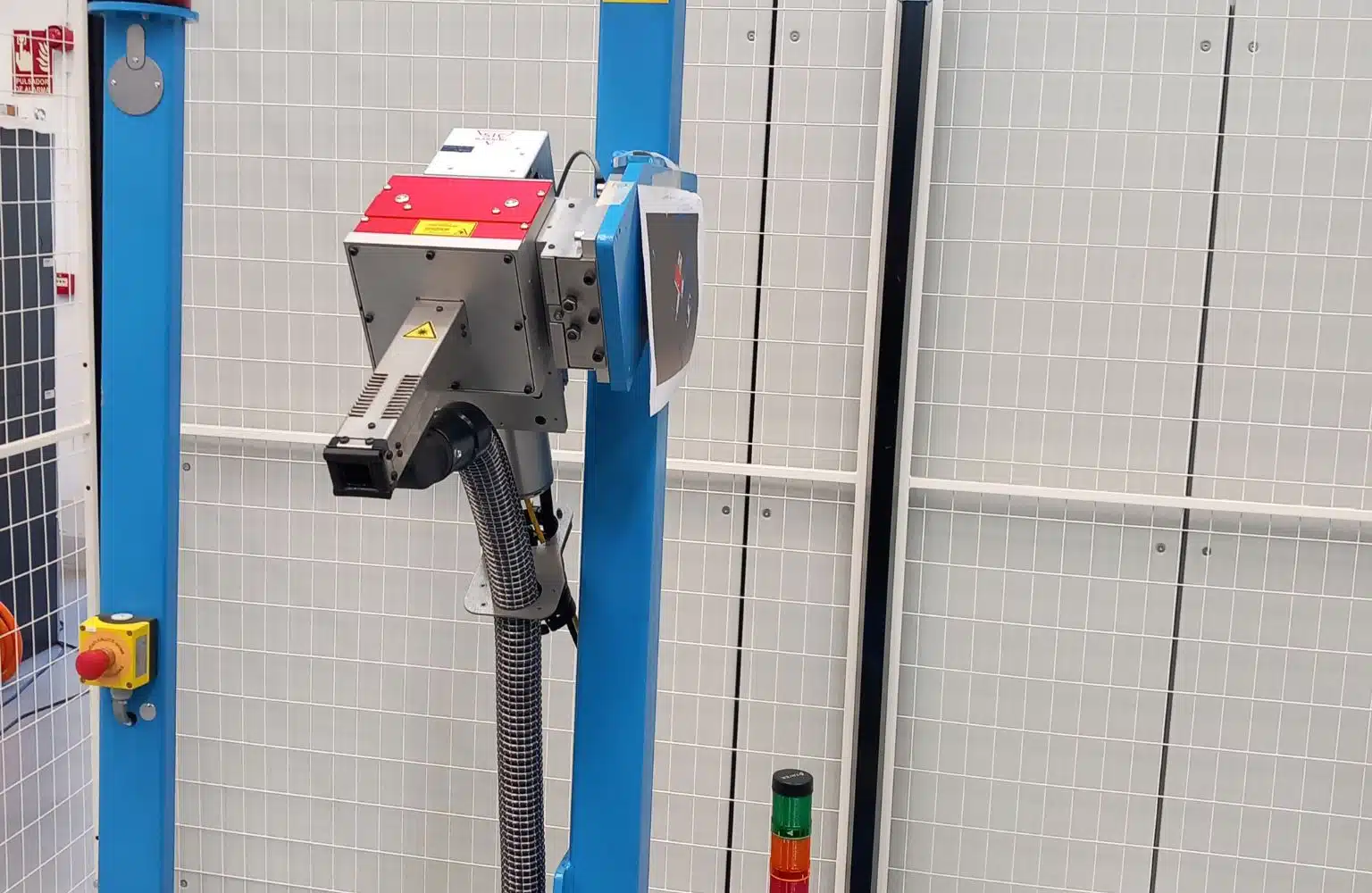

Der FIT LASER ist eine kompakte All-in-One-Lösung, die alle notwendigen Komponenten und Schutzvorrichtungen vereint, um Bauteile auf einfache, sichere und wirtschaftliche Weise direkt in Ihrer Produktionslinie zu kennzeichnen. Die vollständig integrierbare Markiereinheit wurde speziell dafür entwickelt, den Anforderungen moderner Fertigungsprozesse gerecht zu werden.

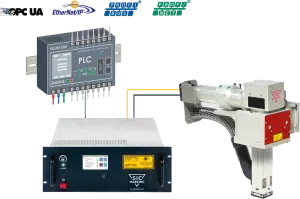

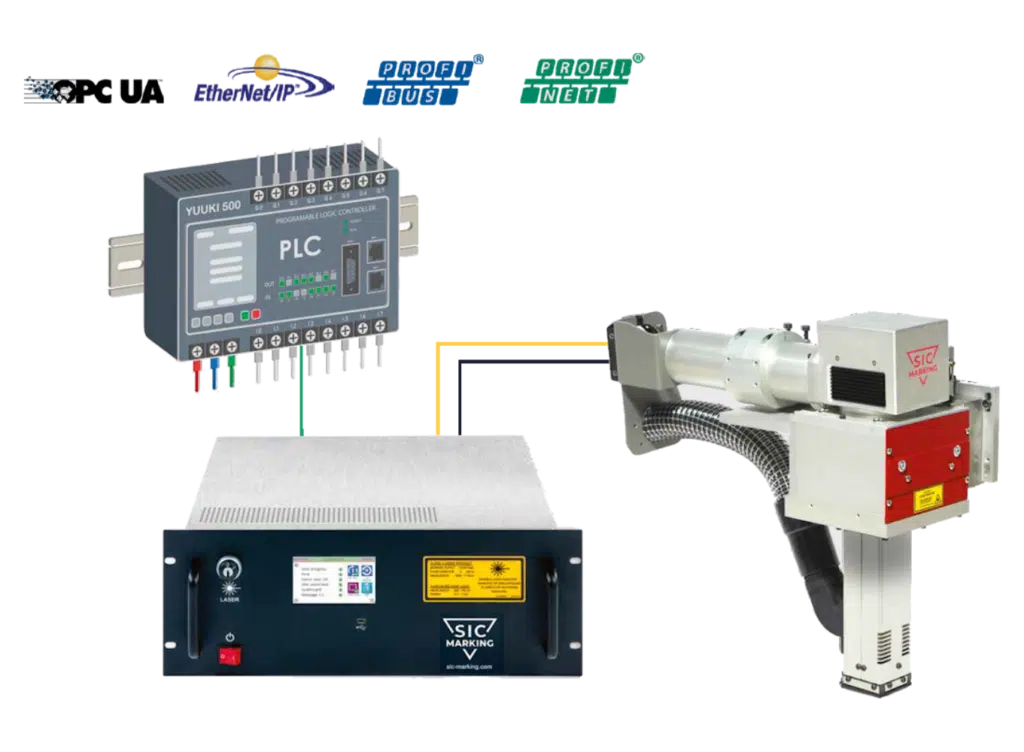

Mit einem Gewicht von nur 13 kg ist der FIT LASER besonders kompakt und leicht zu integrieren. Der Anschluss an Ihre Anlagensteuerung erfolgt über eine einzige Profinet-, Profibus- oder Ethernet-IP-Verbindung, was die Inbetriebnahme erheblich vereinfacht und Zeit spart.

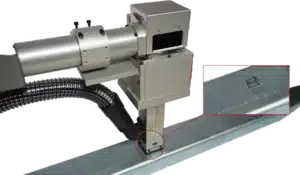

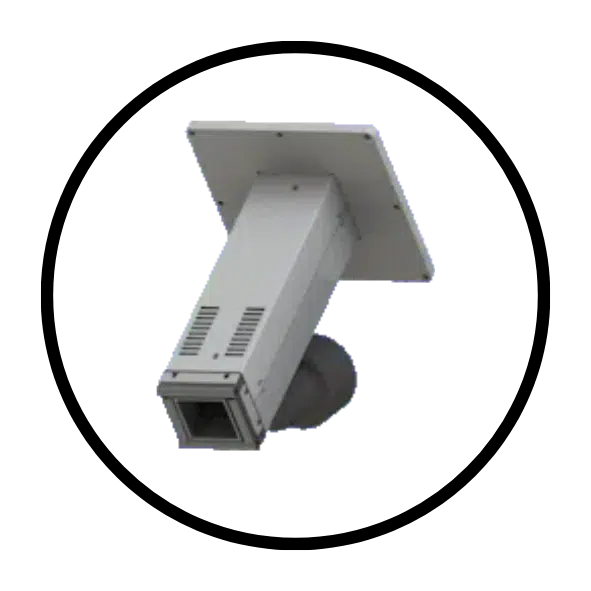

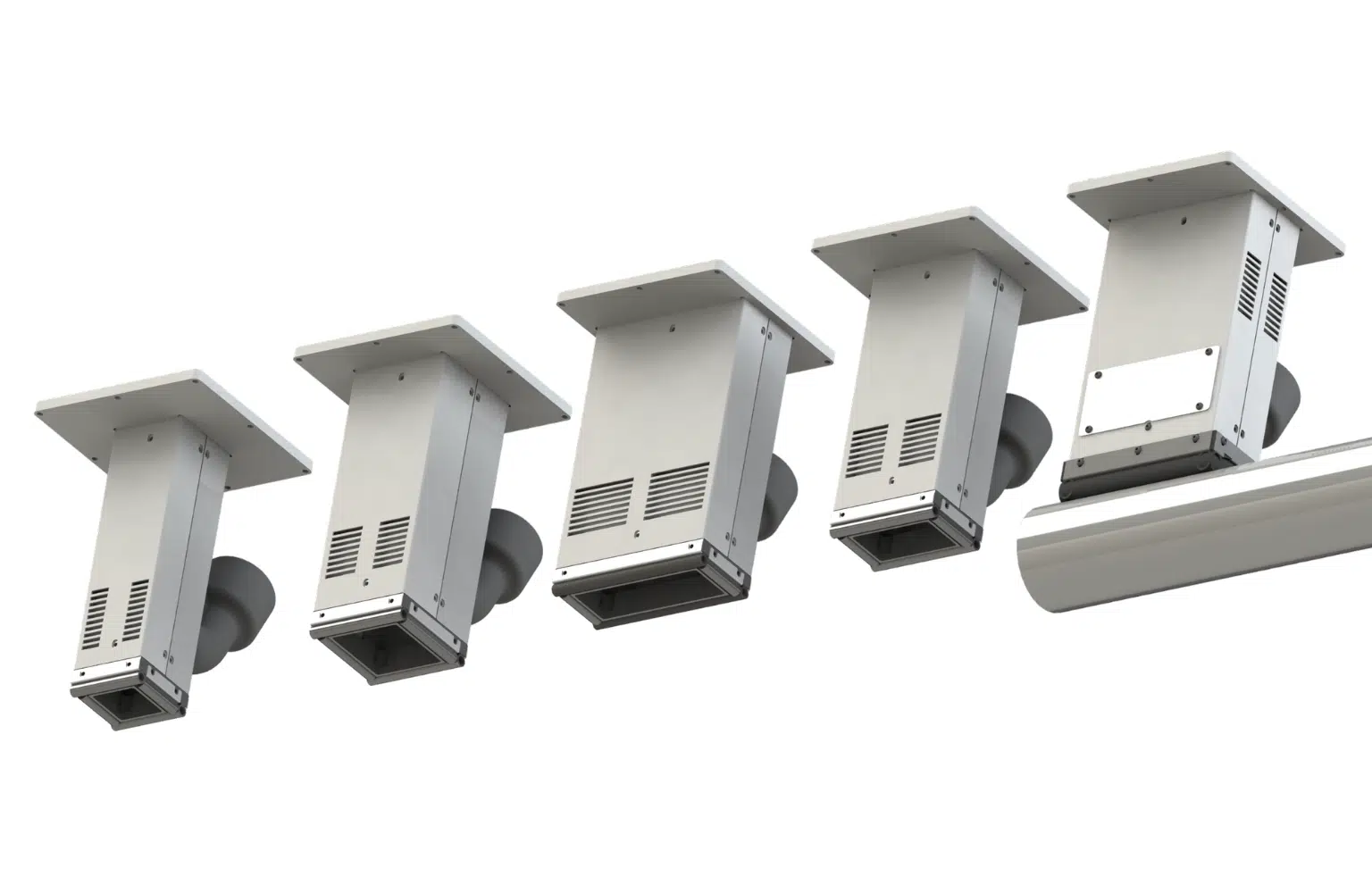

Der FIT LASER erfüllt die Anforderungen der Laserklasse 1. Zum Schutz der umstehenden Personen ist der Laserstrahl in einem strahlungsdichten Tunnel eingeschlossen. Das Markierfeld ist in verschiedenen Größen erhältlich, unter anderem 30 × 30 mm, 50 × 50 mm, 60 × 30 mm und 100 × 30 mm – weitere Größen sind auf Anfrage realisierbar.

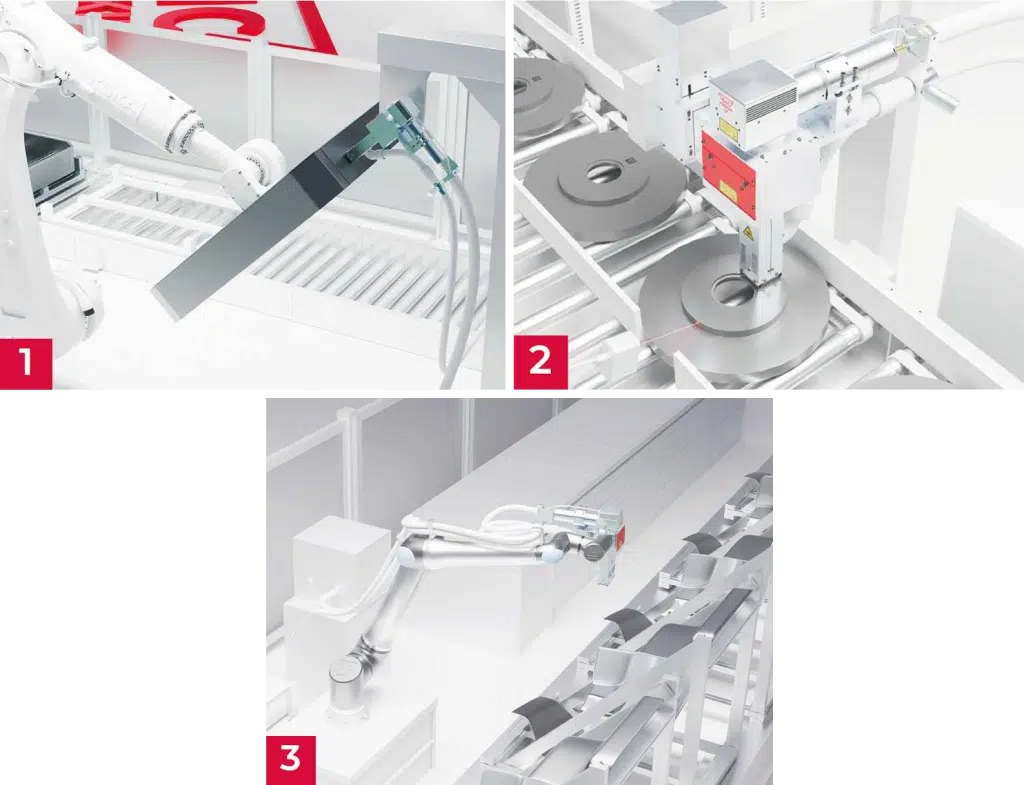

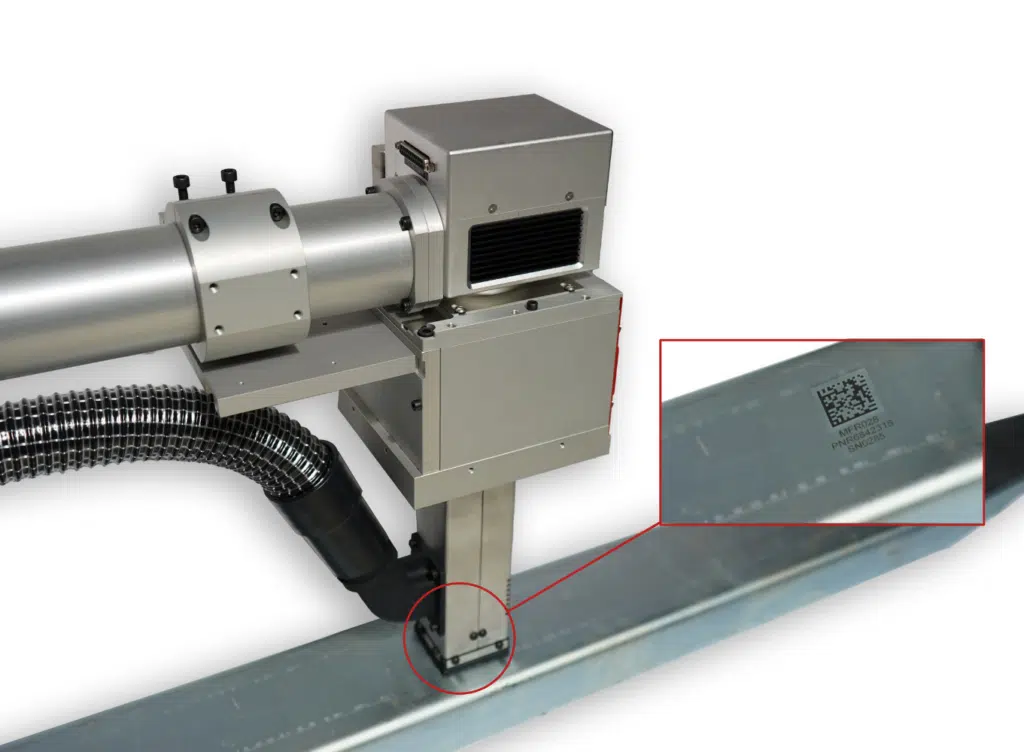

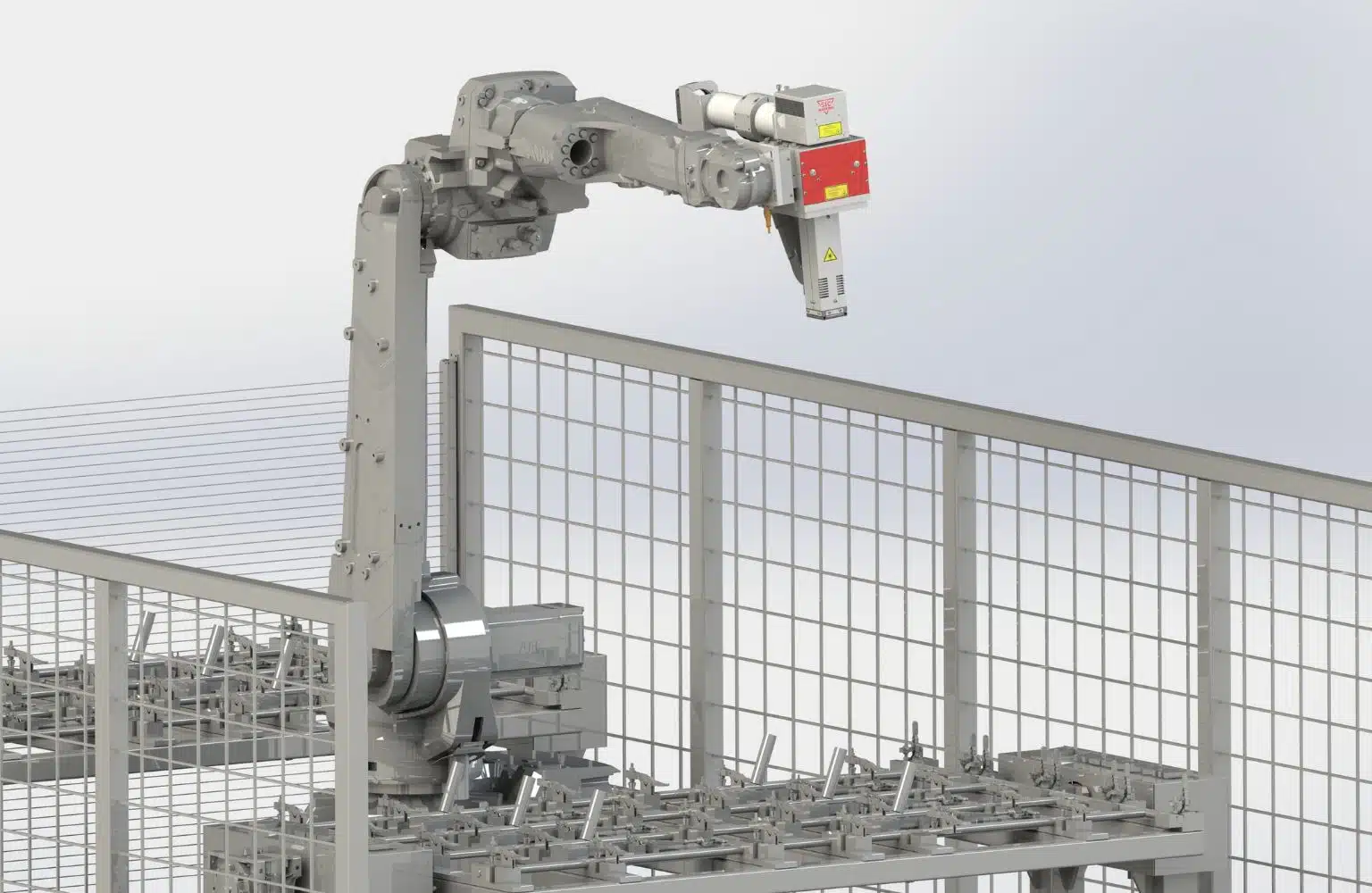

Ein im System integriertes mechanisches Kompensationssystem sorgt für eine gleichbleibend hohe Markierqualität – ganz ohne empfindliche elektronische Autofokuslösungen. Es gleicht Positionsabweichungen der Roboterarme, Toleranzschwankungen der Werkstücke und Variationen bei den Bauteilabmessungen aus. So bleibt der ideale Fokusabstand stets erhalten und die Markierung erfolgt präzise und zuverlässig.

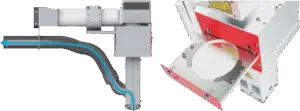

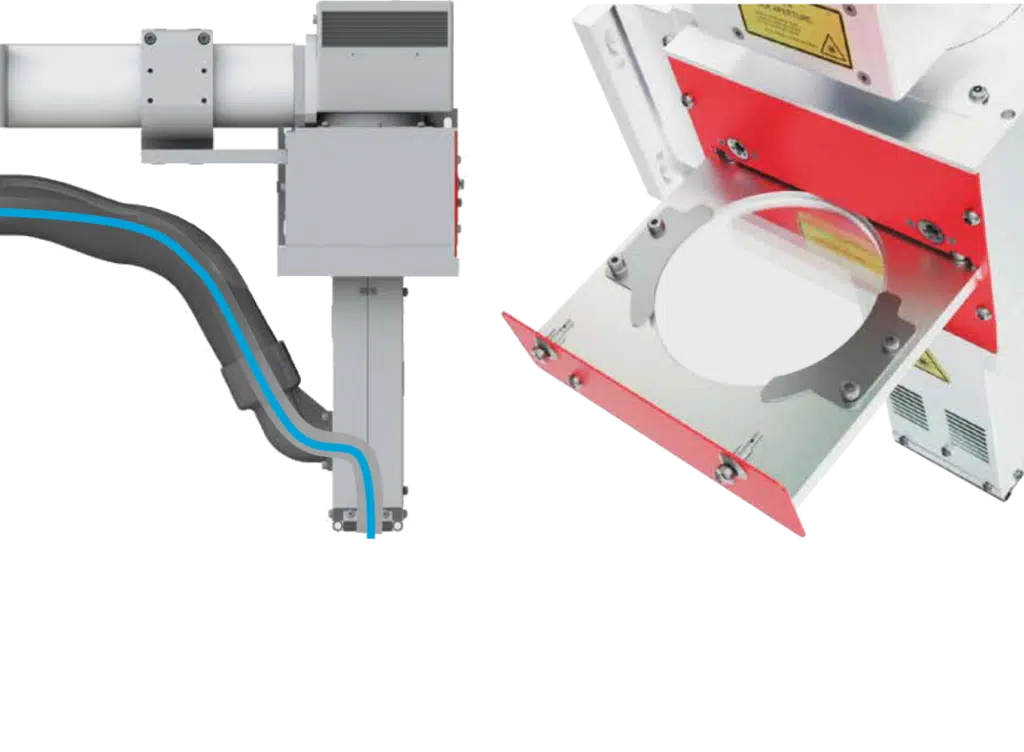

Um den dauerhaften und störungsfreien Betrieb des FIT LASERS auch unter anspruchsvollen Produktionsbedingungen sicherzustellen, verfügt das System über spezielle Schutzmerkmale wie den Zugang zum Schutzglas der Linse und ein integriertes Absaugsystem für Rauch und Feinstaubpartikel. Diese Ausstattung gewährleistet eine lange Lebensdauer und reduziert Wartungsaufwand sowie Ausfallzeiten auf ein Minimum.

Markierfenster	30 x 30 mm - 50 x 50 mm - 60 x 30 mm - 100 x 30 mm - Sondergrößen auf Anfrage
Laserleistung	20W - 30W - 50W - 60W
Gewicht des FIT	13kg
Lasersicherheit (EN 60825-1)	Bereit für die Integration in Laserklasse 1
Sicherheitsleistungsniveau (PL)	PL-e (höchstes Performance Level nach ISO 13849-1)
Kommunikationsprotokolle	Profinet – Ethernet IP – OPC UA – Profibus

Der Durchflussmesser überwacht den Luftstrom, der zur Absaugung von Rauch und Staub während des Lasermarkierens verwendet wird. Er gewährleistet eine optimale Systemleistung, indem er Abweichungen oder Rückgänge im Luftstrom erkennt, Markierungsfehler verhindert und die Prozesssicherheit sicherstellt. Er lässt sich einfach in den FIT Laser integrieren und kann mit einem Alarm- oder automatischen Abschaltsystem bei kritischen Schwellenwerten verbunden werden.

Der Rauchabsauger ist entscheidend für den Schutz der Bediener vor freigesetzten Dämpfen und die Aufrechterhaltung einer optimalen Markierungsqualität. Er entfernt effektiv Partikel und Dämpfe, die während des Lasermarkierens entstehen, und verhindert deren Ansammlung auf Teilen oder Linsen. Durch den Schutz von Bedienern und Ausrüstung verlängert er die Lebensdauer des Systems und erfüllt industrielle Sicherheitsstandards.

Dieses Gehäuse schützt den FIT Laser-Controller vor extremen Umgebungsbedingungen (Hitze, Öl, Staub). Das integrierte Klimasystem hält eine stabile Temperatur aufrecht und gewährleistet so die Zuverlässigkeit und Langlebigkeit der elektronischen Komponenten. Ideal für raue Industrieumgebungen, bewahrt es die Systemleistung.

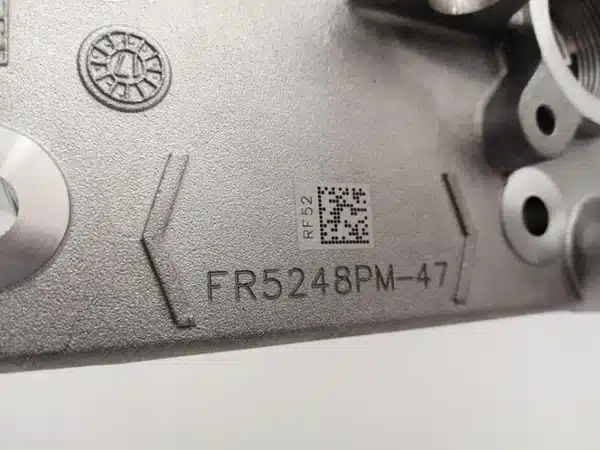

Der Codeleser ermöglicht die sofortige Überprüfung von 1D- und 2D-Codes, die vom FIT Laser erzeugt werden. Ob in den Markierkopf integriert oder extern in der Produktionslinie platziert, gewährleistet er eine zuverlässige Codeerkennung für die Rückverfolgbarkeit. Angeschlossen an den Controller ermöglicht er eine automatische und schnelle Validierung.

Die Fieldbus-Karte ermöglicht die nahtlose Integration des FIT Lasers in automatisierte Umgebungen über Profinet, Ethernet/IP oder Profibus. Sie erlaubt die zentrale Steuerung des Lasers und mehrerer Zubehörteile wie Positionssensoren, Rauchabsauger oder 2D-Code-Leser. Diese Karte optimiert die Konnektivität, reduziert die Verkabelung und erleichtert die schnelle Integration in komplexe industrielle Systeme.

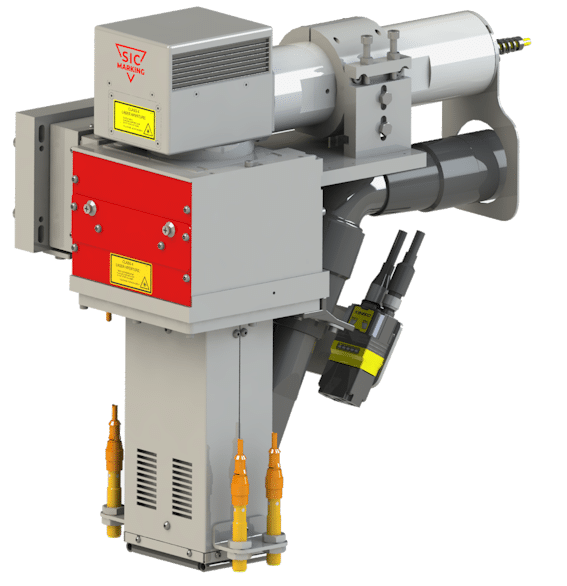

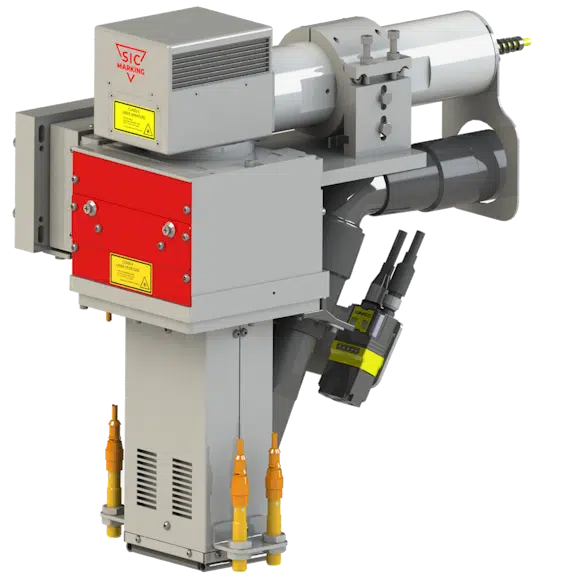

Positions-, Präsenz- oder Sicherheitssensoren können dem FIT Laser hinzugefügt werden, um die Automatisierung und Prozessgenauigkeit zu verbessern. Sie erkennen die korrekte Positionierung des Teils, gewährleisten die Sicherheit des Markierungsbereichs oder synchronisieren die Auslösung des Lasers. Diese Sensoren erhöhen die Zuverlässigkeit und Wiederholbarkeit des Systems.
