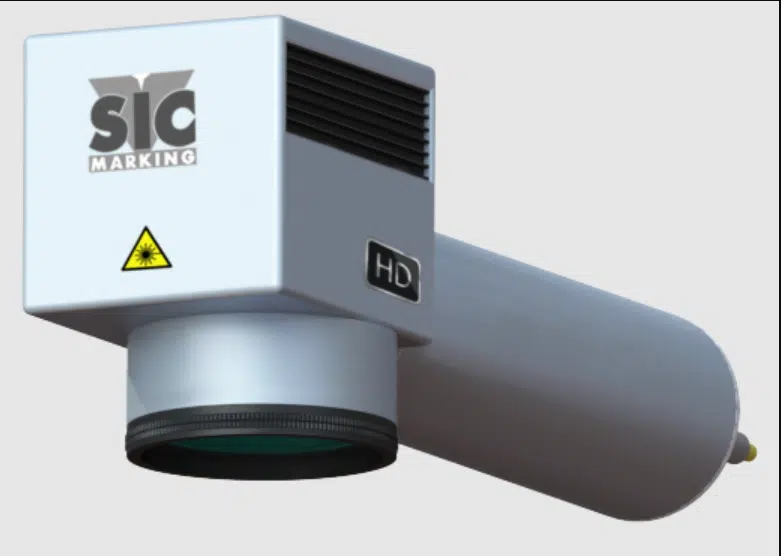

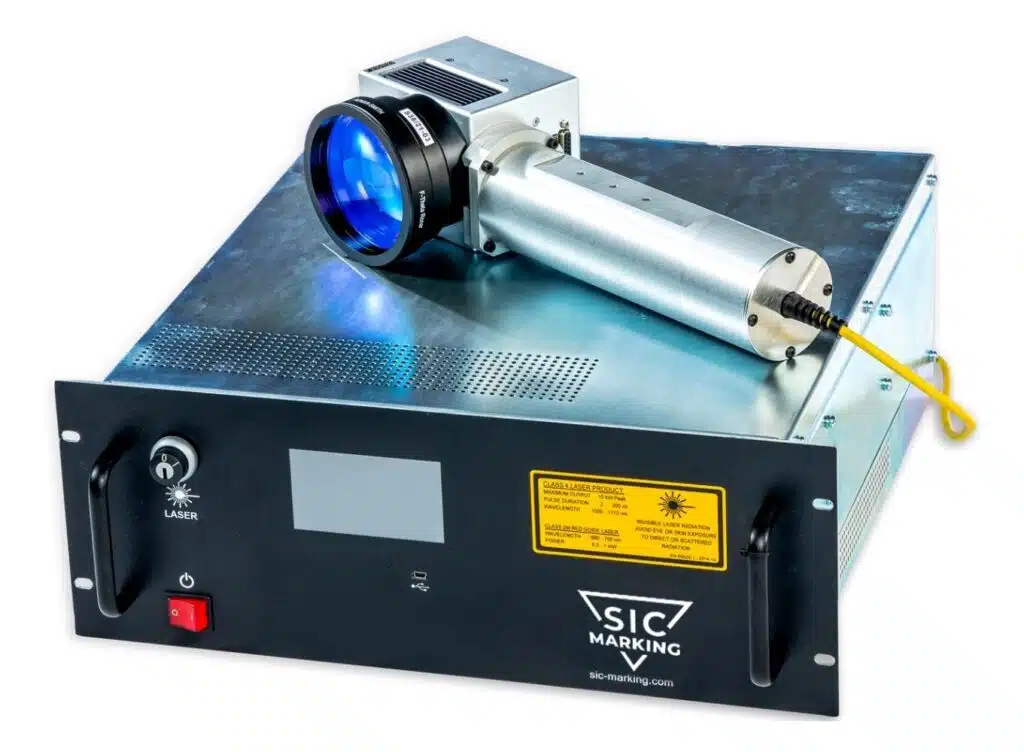

Der Lasermarkierkopf i104 HD ist ein FASERLASER, den Sie in Ihre Produktionsanlagen integrieren können.
Der Faserlaser ist eine HOCHMODERNE, BESONDERS LEISTUNGSSTARKE UND STRAPAZIERFÄHIGE TECHNOLOGIE. Unsere HD-Lasermarkiersysteme sind mit einer besonders leistungsstarken, Ytterbium-dotierten MOPA-Faserlaserquelle (Master-Oscillator Power-Amplifier) ausgestattet.
Dank seiner Leistungskraft kann der Lasermarkierkopfi104 HD KONTRASTREICH ALLE MATERIALIEN BESCHRIFTEN (Stahl, Aluminium, Edelstahl, Titan, Kunststoffe …).

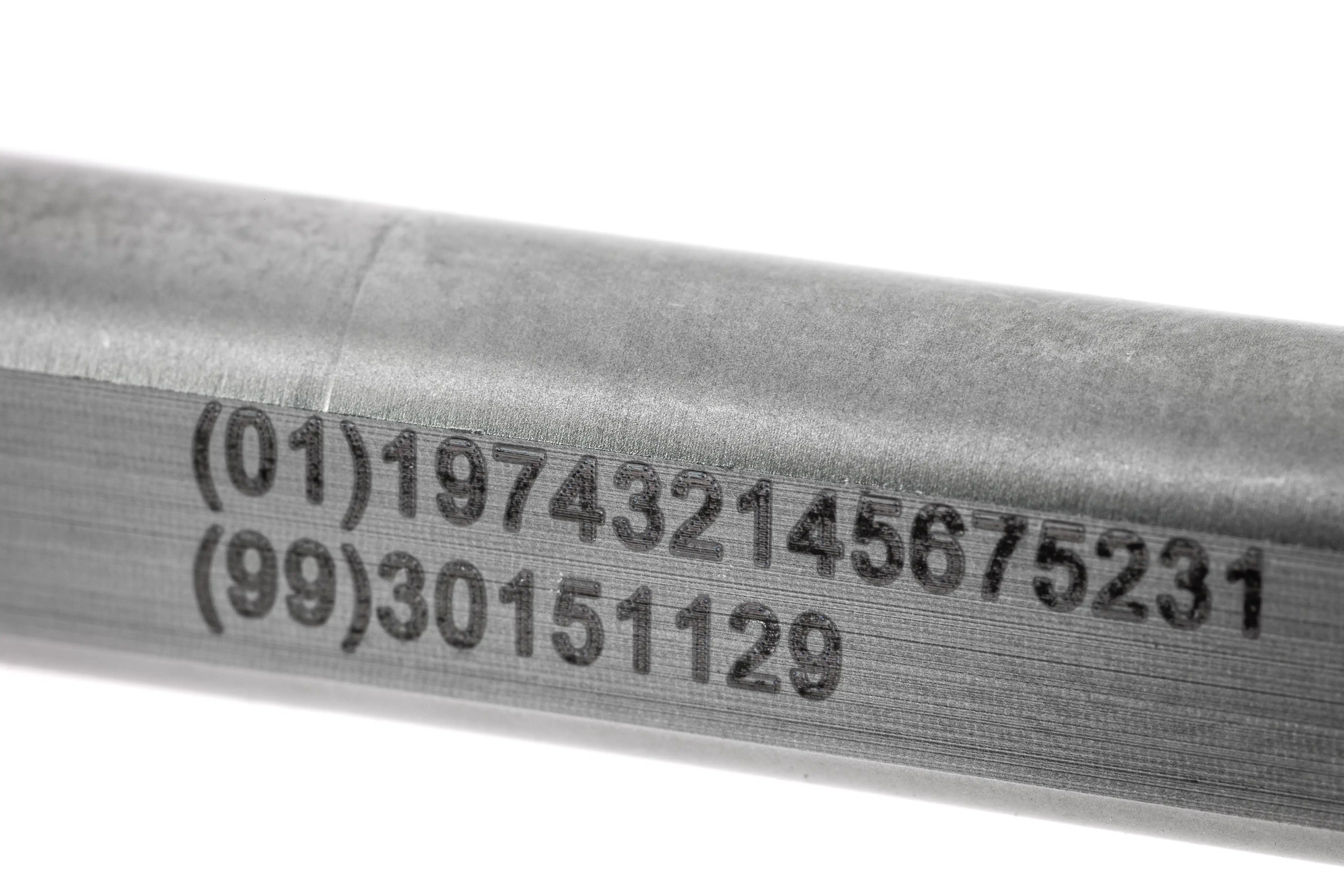

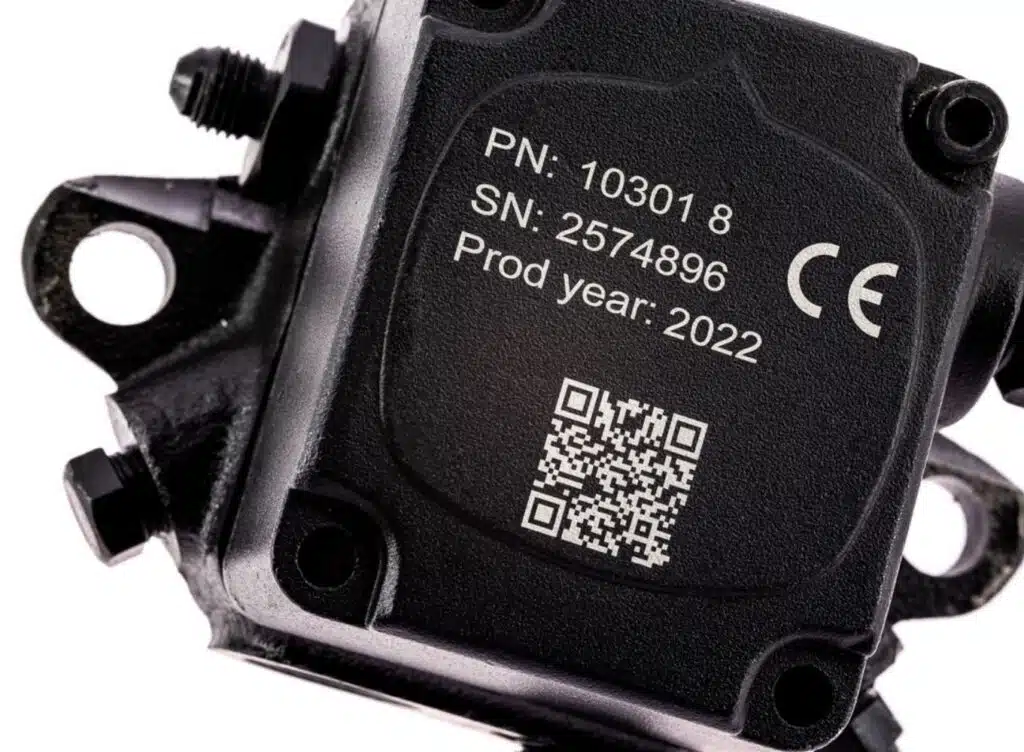

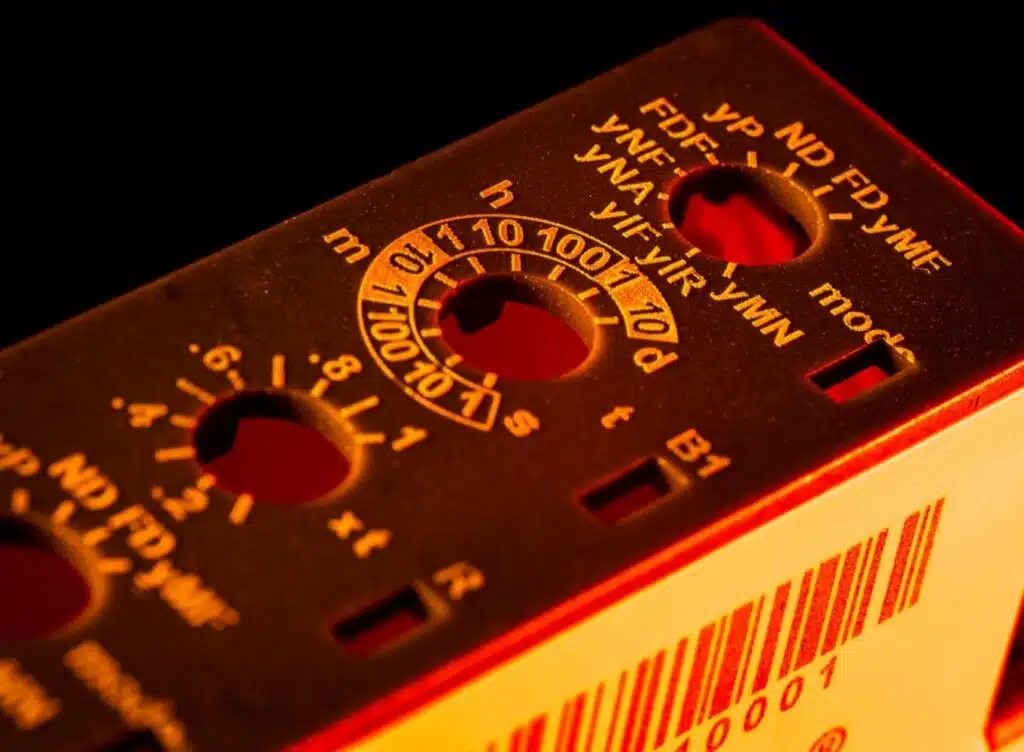

Egal ob Logos, alphanumerische Codes oder standardisierte 1D-, 2D- oder DataMatrix-Codes: Die Markierungen sind besonders präzise.
Bei Werkstoffen wie Aluminium verkürzt sich die Zykluszeit, während bei Kunststoffen ein stärkerer Kontrast erzielt wird.
Der Laser i104 HD ist außerordentlich KOMPAKT und deshalb besonders EINFACH IN ROBOTERZELLEN UND PRODUKTIONSANLAGEN INTEGRIERBAR.
Er kann MIT ODER OHNE PC BETRIEBEN werden: Im Betriebsmodus ohne PC kann der Laser über eine einzige Schnittstelle vollständig von Ihrer SPS aus gesteuert werden.
Unsere Lasersysteme können in alle Fertigungslinien integriert werden, die Profibus-, Profinet- oder Ethernet-/IP-Feldbusse verwenden (über optionale Kommunikationsschnittstellen).
Der Laser i104 HD ist ein KONKURRENZFÄHIGES Beschriftungsgerät: Er ist speziell auf Ihre Bedürfnisse zugeschnitten und bietet einen schnellen ROI.
Dank seiner HOHEN ROBUSTHEIT bei gleichzeitig geringem Wartungsbedarf können wir eine Garantie von 100.000 Betriebsstunden auf das Gerät gewähren.
Unser TECHNIKTEAM STEHT IHNEN für Ihre Markiertests unter realen Bedingungen ZUR VERFÜGUNG, um Ihnen die passenden Parameter für Ihre Aufgabenstellung zu empfehlen.
60 x 60*mm – 100 x 100 mm – 170 x 170mm – 220 x 220*mm – 300 x 300*mm (*auf Anfrage)
siehe Datenblatt zum Herunterladen
Steuereinheit Fiber Unit: 25 kg – Markierkopf i103 Easy: 5 kg
Konfiguration Laserklasse 4 (Norm EN 60825-1)
Ohne PC (Stand-alone-Modus)
Ytterbium-dotierter Faserlaser SIC Marking
Gepulster Laserstrahl (variable Frequenz)
2 ns bis 200 ns
1064 nm
3 m
20W
7 kW
Integrierter Laserpointer
Nur Luftkühlung
RS 232 / Ethernet
Profibus, Profinet, Ethernet/IP
Zyklusmanagement
Test COM
INTEGRIERTE SCAN-FUNKTION
Mit der integrierten Scan-Funktion können die 2D- und 3D-Codes automatisch ausgelesen werden.
Nachdem der Zyklus gestartet wurde, werden die Codes sofort und ohne zusätzliche Bewegung in derselben Programmsequenz ausgelesen.
Das Lesegerät teilt das Ausleseergebnis mit und beurteilt bei Bedarf die Codequalität (Grading).
Diese Informationen werden über ein Netzwerk bzw. über die Ein-/Ausgänge an die SPS der Roboterzelle oder einen externen Controller übertragen.
Mit diesem Markiersystem können die Codes unabhängig von ihrer Position im Markierfenster ausgelesen werden.

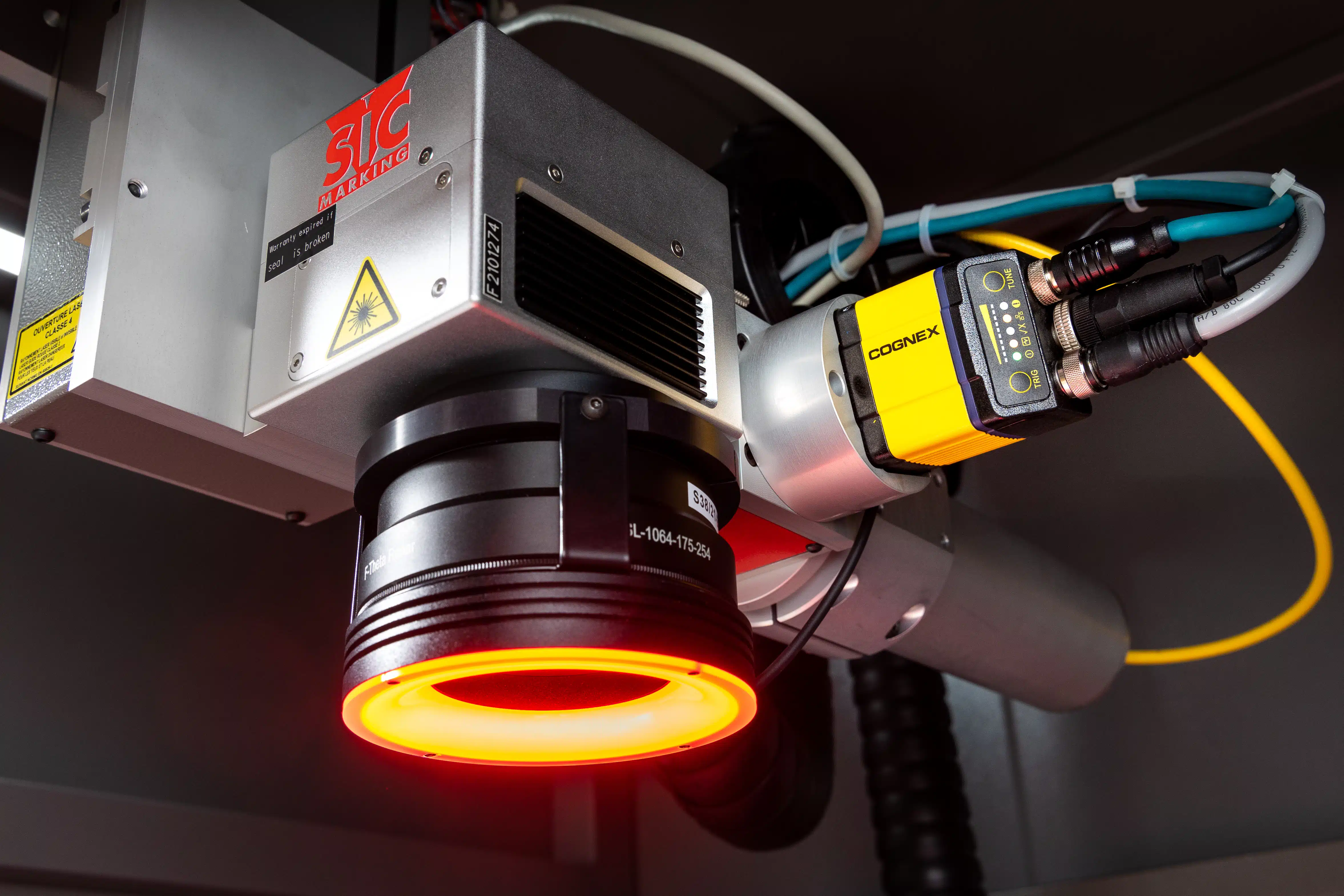

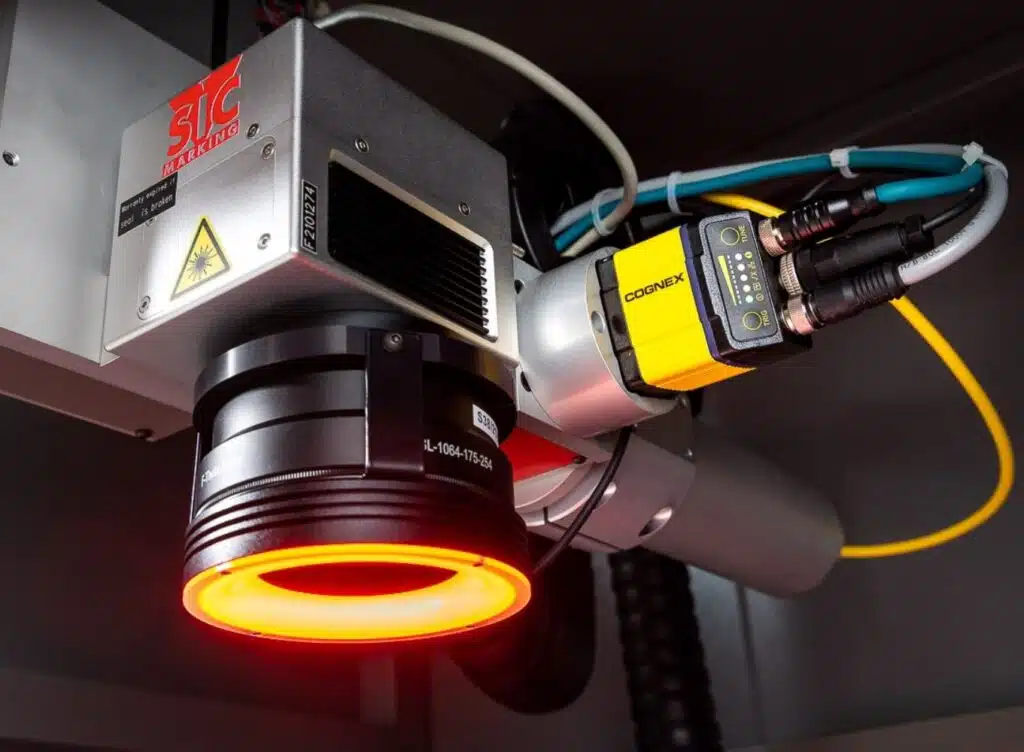

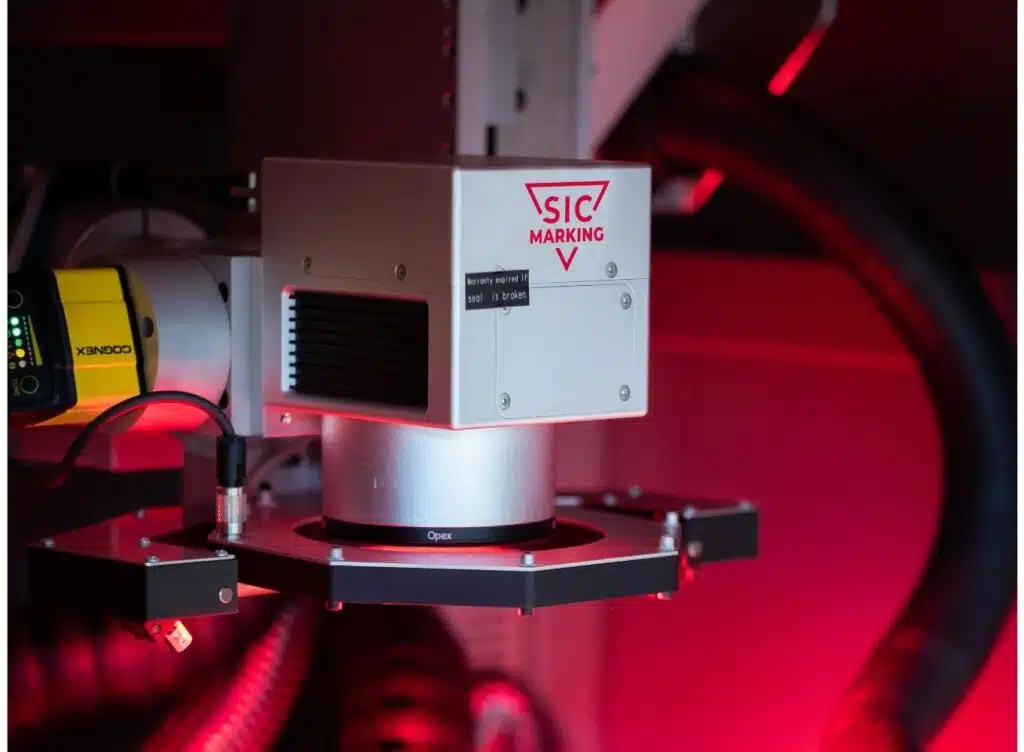

Für diese Funktion ist eine hochauflösende Kamera in den Laserkopf integriert.
Mit ihr können 2D-Standardcodes (QR-Code, DataMatrix) auf sämtlichen Materialien und bei schwierigen Oberflächenzuständen ausgelesen werden.
Die Funktion ist mit den Lasergeräten HD, Easy und der 3D-Funktion kompatibel.
Sie kann auch für die Markierstationen der Box-Produktreihe eingesetzt werden.
Vorteile:
KOMMUNIKATIONSSCHNITTSTELLEN
Die Markiergeräte von SIC MARKING können mit einem industriellen Netzwerk verbunden werden.
Unsere Systeme sind bereits mit vielfältigen Anschlüssen ausgestattet (digitale E/A-Module, Ethernet TCP/IP, RS232) und bieten zahlreiche weitere Möglichkeiten, um mit den Elementen in Ihrer Umgebung zu kommunizieren.
Mithilfe optionaler Kommunikationskarten und einfacher Softwarelösungen können unsere Maschinen ganz einfach über Schnittstellen in alle Fertigungslinien integriert werden, die Profinet-, Profibus-, Ethernet-IP-Feldbusse verwenden.
Vorteil:
Mit dieser Lösung kann das Gerät schnell in eine automatisierte Fertigungsanlage integriert werden, die auf standardisierten Industrienetzwerken basiert.
RAUCHABSAUGSYSTEM
Bei der Absauganlage handelt es sich um eine Rauchgasabsaugung, die über eine Absaugleitung direkt mit der Laserstation verbunden ist.
Sie wird benötigt, um die giftigen Rauchgase zu beseitigen, die vom Laser erzeugt werden.
Sie besteht aus einem Vorfilter, einem hocheffizienten Submikron-Luftfilter und einem Aktivkohlefilter.
Es gibt zwei verschiedene Rauchabsauganlagen:
Die Absauganlage ist 310 x 320 x 460 mm groß.
Die Absauganlage ist 365 x 501 x 740 mm groß.
Die Rauch- und Partikelabscheidung ist vorgeschrieben.
Sie schützt nicht nur das Personal, sondern auch die erforderliche Ausrüstung.
Vorteile:
BIS ZU 500 W: DER I104 HIGH POWER
Um den Anforderungen an immer kürzere Zykluszeiten und große Markiertiefen gerecht zu werden, entwickelte SIC MARKING Hochleistungslaser mit einer Leistung von bis zu 500 W.
Sie sind entweder als integrierbare Laser verfügbar oder können in unsere sicheren Markierzellen der Laserklasse 1 bzw. in unseren F.I.T LASER integriert werden.
